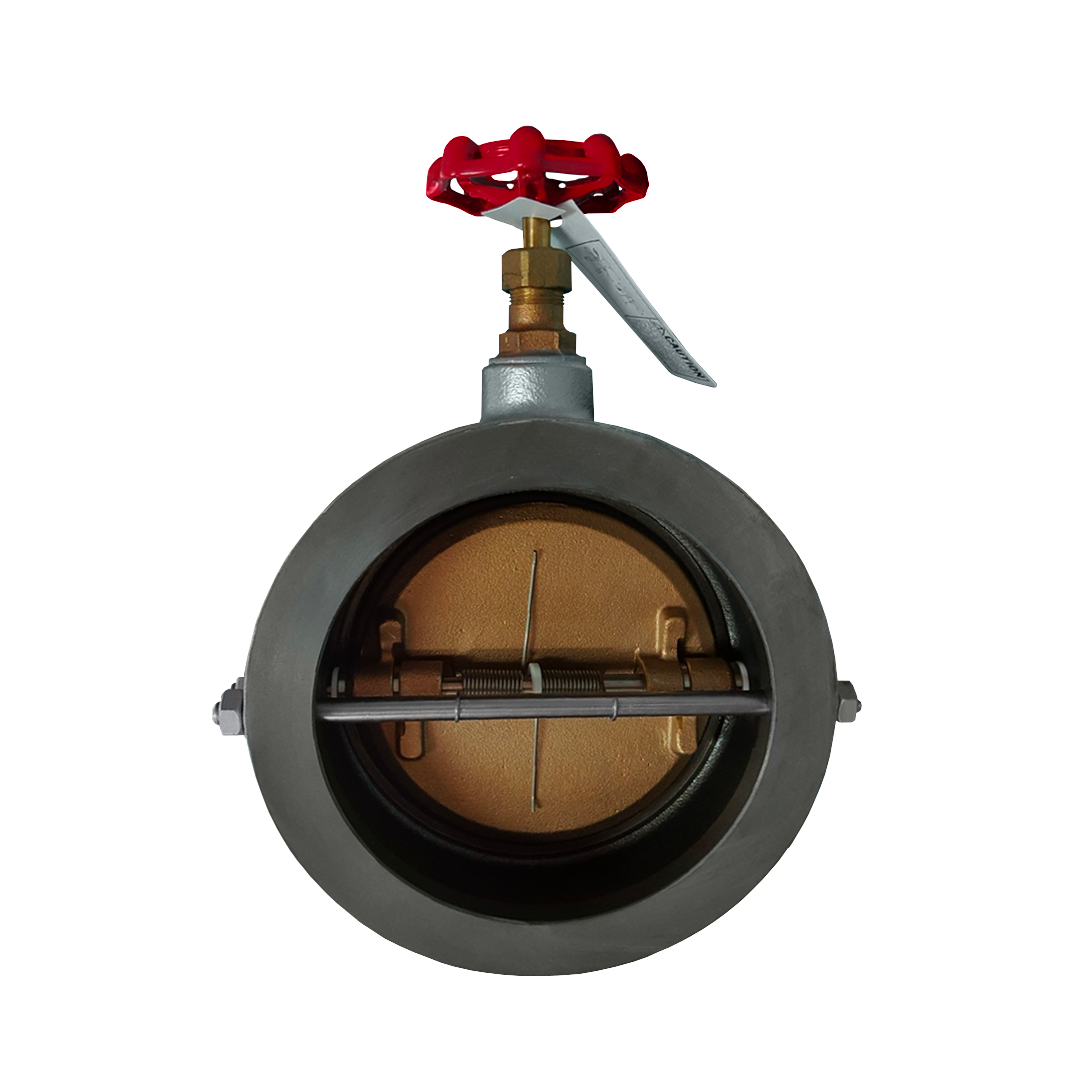

Check Valve KITZ 12 นิ้ว ( 300 มม. ) รุ่น 10FWZ Cast Iron (เช็ควาล์ว KITZ)

Check Valve KITZ 12 นิ้ว ( 300 มม. ) รุ่น 10FWZ Cast Iron (เช็ควาล์ว KITZ)

KITZ

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
104,295.00 ฿
104,295.00 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด Check Valve KITZ 12 นิ้ว ( 300 มม. ) รุ่น 10FWZ Cast Iron (เช็ควาล์ว KITZ)

เช็ควาล์ว Kitz รุ่น 10FWZ เป็นอีกหนึ่งรุ่นของวาล์วกันย้อนกลับจากแบรนด์ Kitz ทำหน้าที่ป้องกันการไหลย้อนกลับของไหลในระบบท่อ ซึ่งเหมาะสำหรับใช้งานกับทั้งของเหลวและก๊าซ จุดเด่น ของรุ่น 10FWZ คือ เป็นประเภทวาล์วกันย้อนกลับแบบปีกผีเสื้อ (Wafer Check Valve)

ข้อมูลทั่วไป เช็ควาล์ว Kitz รุ่น 10FWZ

  • ประเภท: วาล์วกันย้อนกลับแบบปีกผีเสื้อ (Wafer Check Valve)
  • ยี่ห้อ: คิทซ์ (Kitz)
  • รุ่น: 10FWZ
  • วัสดุตัววาล์ว: เหล็กหล่อ (Cast Iron)
  • แบบติดตั้ง: แบบประกบระหว่างหน้าแปลนท่อ (Wafer Type) หมายเหตุ: ไม่ใช่แบบหน้าแปลน
  • แรงดันใช้งานสูงสุด: แรงดันใช้งานสูงสุดอาจแตกต่างกันไปขึ้นอยู่กับขนาดของวาล์ว โดยทั่วไปอยู่ที่ประมาณ 10 kgf/cm² (Class 10K)
  • อุณหภูมิใช้งานสูงสุด:น้ำนิ่ง: 120°C,ไอระเหย อากาศ แก๊ส น้ำมัน: 100°C

วัสดุ

Parts Material JIS Spec.
ตัวเครื่อง Cast Iron FC200+NBR
Pin Stainless Steel SUS304
Stem Stainless Steel SUS420J2
แผ่นกั้น Bronze CAC406
ปลั๊ก Carbon Steel SWCH10R

Bypass Valve

Parts Material JIS Spec. : 10FCL
Bonnet Ductile Iron FCD450-15
Stem Stainless Steel SUS420J2
DISC Reinforced PTFE
แหวนรองรับตัวเครื่อง Stainless Steel SUS403
Gland packing Asbestos-free
Gasket Copper C1100P

รายละเอียดทางด้านวิศวกรรม

Items
Shell wall thickness and general valve design JIS B2031
Face-to-face dimensions End-to-end dimensions KITZ Standard
End flange dimensions Gasket contact facing Wafer Type (JIS 10K)

ขนาดCheck Valve Kitz รุ่น 10FWZ

ขนาดCheck Valve Kitz รุ่น 10FWZ

Nominal Size NPS 12 นิ้ว
DN 300 มม.
L 144 มม.
H 323 มม.
D 375 มม.
d 305 มม.
R 155 มม.
