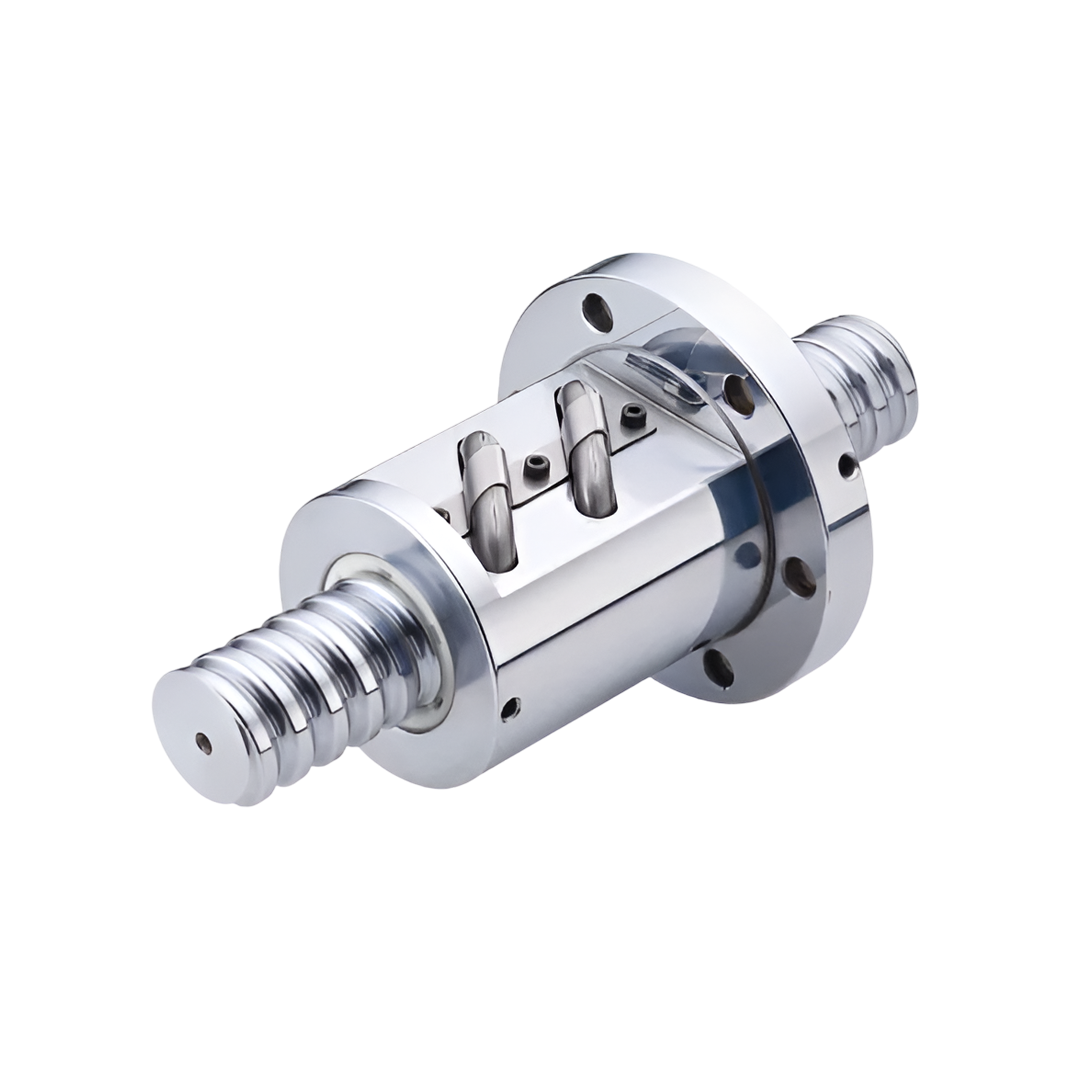

Ball Screw HIWIN FSW Type 32-16A2 ขนาด 32x16 (บอลสกรู)
Ball Screw HIWIN FSW Type 32-16A2 ขนาด 32x16 (บอลสกรู)
HIWIN
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
2,430.37 ฿
ราคาปกติ
ราคาโปรโมชัน
2,430.37 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Ball Screw HIWIN FSW Type 32-16A2 ขนาด 32x16 (บอลสกรู)
Ball Screw (บอลสกรู) คืออุปกรณ์เชิงกลที่ใช้ในการแปลงการเคลื่อนที่แบบหมุน (Rotary Motion) ให้กลายเป็นการเคลื่อนที่เชิงเส้น (Linear Motion) โดยอาศัยการกลิ้งของเม็ดลูกบอลเล็ก ๆ ระหว่างแกนสกรู (Screw Shaft) และนัท (Ball Nut) ซึ่งการทำงานลักษณะนี้ช่วยลดแรงเสียดทาน ทำให้การเคลื่อนที่ราบรื่น มีประสิทธิภาพสูง และใช้แรงขับน้อยกว่าการใช้สกรูทั่วไป
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- Ball Screw รุ่น FSW Type ถูกออกแบบเพื่อ รองรับงานที่ต้องการความแข็งแรงสูงและความทนทานต่อการใช้งานหนัก
- โครงสร้างช่วยลดแรงเสียดทาน ทำให้การเคลื่อนที่เป็นไปอย่าง ราบรื่นและมีประสิทธิภาพสูง
- ใช้วัสดุคุณภาพสูงและกระบวนการผลิตมาตรฐานสากล ทำให้มี ความแข็งแรงและอายุการใช้งานยาวนาน
- ระบบหมุนเวียนลูกบอลช่วยเพิ่มประสิทธิภาพในการรองรับแรงทั้งแนวรัศมีและแนวแกน
- ออกแบบเพื่อให้การทำงานต่อเนื่องมีความเสถียร ลดการสึกหรอและเสียงรบกวน
การติดตั้ง
- ควรติดตั้งบนโครงสร้างที่มั่นคง เพื่อลดแรงสั่นสะเทือนและป้องกันการบิดตัวของแกน
- ตรวจสอบแนวแกนของ Ball Screw ให้ตรงและเรียบ เพื่อให้การเคลื่อนที่มีความแม่นยำสูง
- ใช้น้ำมันหล่อลื่นหรือจาระบีที่เหมาะสมกับสภาพการใช้งาน เพื่อป้องกันการสึกหรอและความร้อนสะสม
- ควรป้องกันฝุ่นละอองและสิ่งสกปรกไม่ให้เข้าสู่ระบบหมุนเวียนลูกบอล
การใช้งาน
- เหมาะสำหรับเครื่องจักรที่ต้องการ ความแม่นยำสูงและการทำงานต่อเนื่อง เช่น เครื่อง CNC เครื่องจักรอัตโนมัติ และระบบเคลื่อนที่เชิงเส้น
- รองรับการทำงานภายใต้สภาวะโหลดสูง โดยไม่สูญเสียประสิทธิภาพ
- การเคลื่อนที่ราบเรียบ ลดเสียงรบกวนและช่วยเพิ่มคุณภาพของชิ้นงาน
- การบำรุงรักษาที่ถูกต้อง เช่น การหล่อลื่นและป้องกันสิ่งสกปรก จะช่วยยืดอายุการใช้งานและลดค่าใช้จ่ายในการซ่อมบำรุง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Model | 32-16A2 |
| Size Nominal Dia. | 32 |
| Size Lead | 16 |
| Ball Dia. | 6.350 |
| PCD | 33.4 |
| RD | 26.91 |
| Circuits | 1.5x2 |
| Stiffness K (kgf/µm) | 36 |
| Dynamic Load 1x10^6 revs C(kgf) | 3035 |
| Static Load Co(kgf) | 6555 |
| Nut D | 74 |
| Nut L | 99 |
| Flange F | 108 |
| Flange T | 16 |
| Flange BCD-E | 90 |
| Bolt X | 9 |
| Bolt Y | 14 |
| Bolt Z | 8.5 |
| Fit S | 15 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | ข้อมูล |
| ประเภท (Type) | FSW – Ball Screw |
| โครงสร้าง (Structure) | แบบฟลันจ์ยาว (Flanged Single Nut – Wide Type) |
| การนำทางของบอล (Ball Circulation Method) | Return Pipe หรือ End Deflector ขึ้นอยู่กับรุ่น |
| ความแม่นยำมาตรฐาน (Accuracy Grade) | C0 – C10 (ตาม ISO Standard) |
| ความสามารถในการรับน้ำหนัก (Load Capacity) | รับโหลดได้สูง เหมาะกับงานที่ต้องการความแข็งแรงและความแม่นยำสูง |
| คุณสมบัติเพิ่มเติม (Feature) | ลด Backlash, รองรับ Preload ได้ดี, เดินเรียบ |
| การใช้งานทั่วไป (Applications) | เครื่องจักร CNC, เครื่องกลึง, เครื่องกัด, ระบบอัตโนมัติที่ต้องการความเสถียรสูง |
