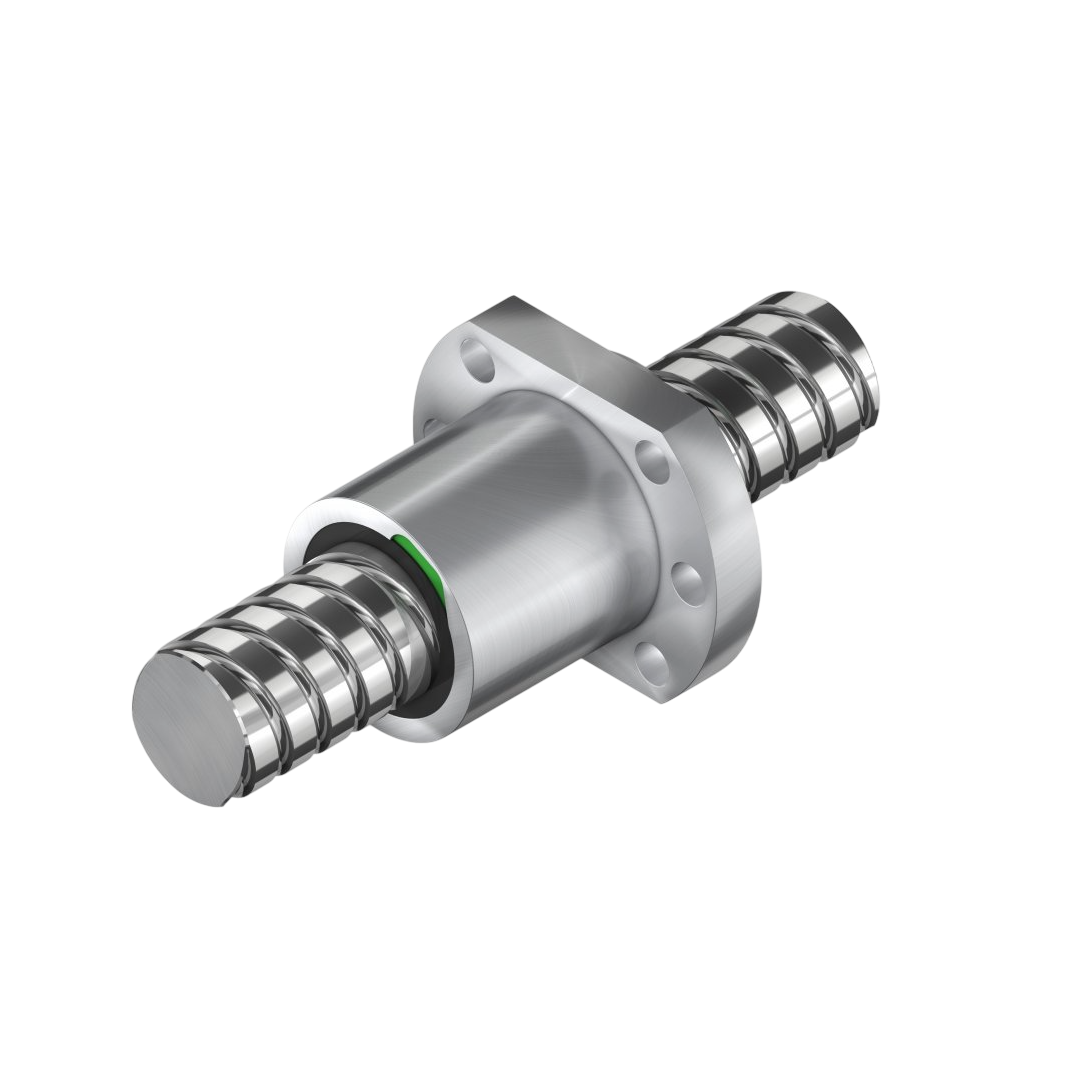

Ball Screw HIWIN FSC Type 50-15K5 ขนาด 50x15 (บอลสกรู)
Ball Screw HIWIN FSC Type 50-15K5 ขนาด 50x15 (บอลสกรู)
HIWIN
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
7,007.28 ฿
ราคาปกติ
ราคาโปรโมชัน
7,007.28 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Ball Screw HIWIN FSC Type 50-15K5 ขนาด 50x15 (บอลสกรู)
Ball Screw (บอลสกรู) คืออุปกรณ์เชิงกลที่ใช้ในการแปลงการเคลื่อนที่แบบหมุน (Rotary Motion) ให้กลายเป็นการเคลื่อนที่เชิงเส้น (Linear Motion) โดยอาศัยการกลิ้งของเม็ดลูกบอลเล็ก ๆ ระหว่างแกนสกรู (Screw Shaft) และนัท (Ball Nut) ซึ่งการทำงานลักษณะนี้ช่วยลดแรงเสียดทาน ทำให้การเคลื่อนที่ราบรื่น มีประสิทธิภาพสูง และใช้แรงขับน้อยกว่าการใช้สกรูทั่วไป
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- Ball Screw รุ่น FSC Type ของ HIWIN ถูกออกแบบมาเพื่อรองรับงานที่ต้องการความแม่นยำสูงและความทนทานในการใช้งานต่อเนื่อง
- มีโครงสร้างที่ช่วยลดแรงเสียดทาน ทำให้การเคลื่อนที่ราบรื่นและใช้พลังงานน้อยลง
- วัสดุที่ใช้ผลิตมีคุณภาพสูง ทนต่อการสึกหรอและสามารถใช้งานได้ยาวนาน
- มีระบบหมุนเวียนลูกบอลที่พัฒนาขึ้นเพื่อเพิ่มความน่าเชื่อถือ และรองรับโหลดได้ดี
การติดตั้ง
- ควรติดตั้ง Ball Screw บนโครงสร้างที่มั่นคงและมีการจัดศูนย์ที่ถูกต้อง เพื่อลดแรงบิดและการสั่นสะเทือน
- ระหว่างการติดตั้ง ควรตรวจสอบแนวการเคลื่อนที่ให้อยู่ในแนวตรง และไม่มีการเอียงหรือบิดเบี้ยว
- ใช้น้ำมันหล่อลื่นหรือจาระบีที่เหมาะสมกับสภาพแวดล้อมการใช้งาน เพื่อยืดอายุการใช้งาน
- ควรป้องกันสิ่งสกปรก ฝุ่นละออง หรือเศษโลหะไม่ให้เข้าสู่ระบบหมุนเวียนลูกบอล
การใช้งาน
- เหมาะสำหรับเครื่องจักรที่ต้องการความแม่นยำสูง เช่น เครื่อง CNC เครื่องจักรอัตโนมัติ และอุปกรณ์ในสายการผลิต
- ช่วยให้การเคลื่อนที่เชิงเส้นมีความนุ่มนวล ลดเสียงรบกวนระหว่างการทำงาน
- สามารถใช้งานได้ทั้งในสภาวะที่มีโหลดสูงและการทำงานต่อเนื่องเป็นเวลานาน
- หากมีการดูแลรักษาที่ถูกต้อง จะช่วยลดค่าใช้จ่ายในการซ่อมบำรุงและเพิ่มประสิทธิภาพการผลิต
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Model | 50-15K5 |
| Size Nominal Dia. | 50 |
| Size Lead | 15 |
| PCD | 51.4 |
| RD | 44.91 |
| Ball Dia. | 6.35 |
| Circuits | 5 |
| Stiffness K (kgf/µm) | 129 |
| Dynamic Load C (kgf) | 7030 |
| Static Load Co (kgf) | 23250 |
| Nut D | 82 |
| Nut L1 | 25 |
| Nut L2 | 104 |
| Flange Type | 2 |
| Flange Form A (D6) | 118 |
| Flange Form B (L8) | 92 |
| Flange Form C (L9) | 105 |
| Flange L7 | 16 |
| Flange D4 | 100 |
| Flange D5 | 11 |
| Oil Hole M | M8×1P |
| Oil Hole L10 | 10 |
| Oil Hole L11 | 8 |
| Double starts | |
| ncomplete Thread |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | ข้อมูล |
| ประเภท (Type) | FSC – Ball Screw |
| โครงสร้าง (Structure) | แบบฟลันจ์สั้น (Flanged Short Nut) |
| การนำทางของบอล (Ball Circulation Method) | Return Pipe หรือ End Deflector ขึ้นอยู่กับขนาด |
| ความแม่นยำมาตรฐาน (Accuracy Grade) | C0 – C10 (ISO Standard) |
| การรับน้ำหนักโหลด (Load Capacity) | รองรับโหลดได้สูง เหมาะกับงานความเร็วและความแม่นยำ |
| การหล่อลื่น (Lubrication) | รองรับการหล่อลื่นด้วยจาระบีหรือระบบหล่อลื่นอัตโนมัติ |
| การใช้งานทั่วไป (Applications) | เครื่อง CNC, เครื่องจักรอัตโนมัติ, เครื่องมือวัดที่ต้องการความละเอียดสูง |
