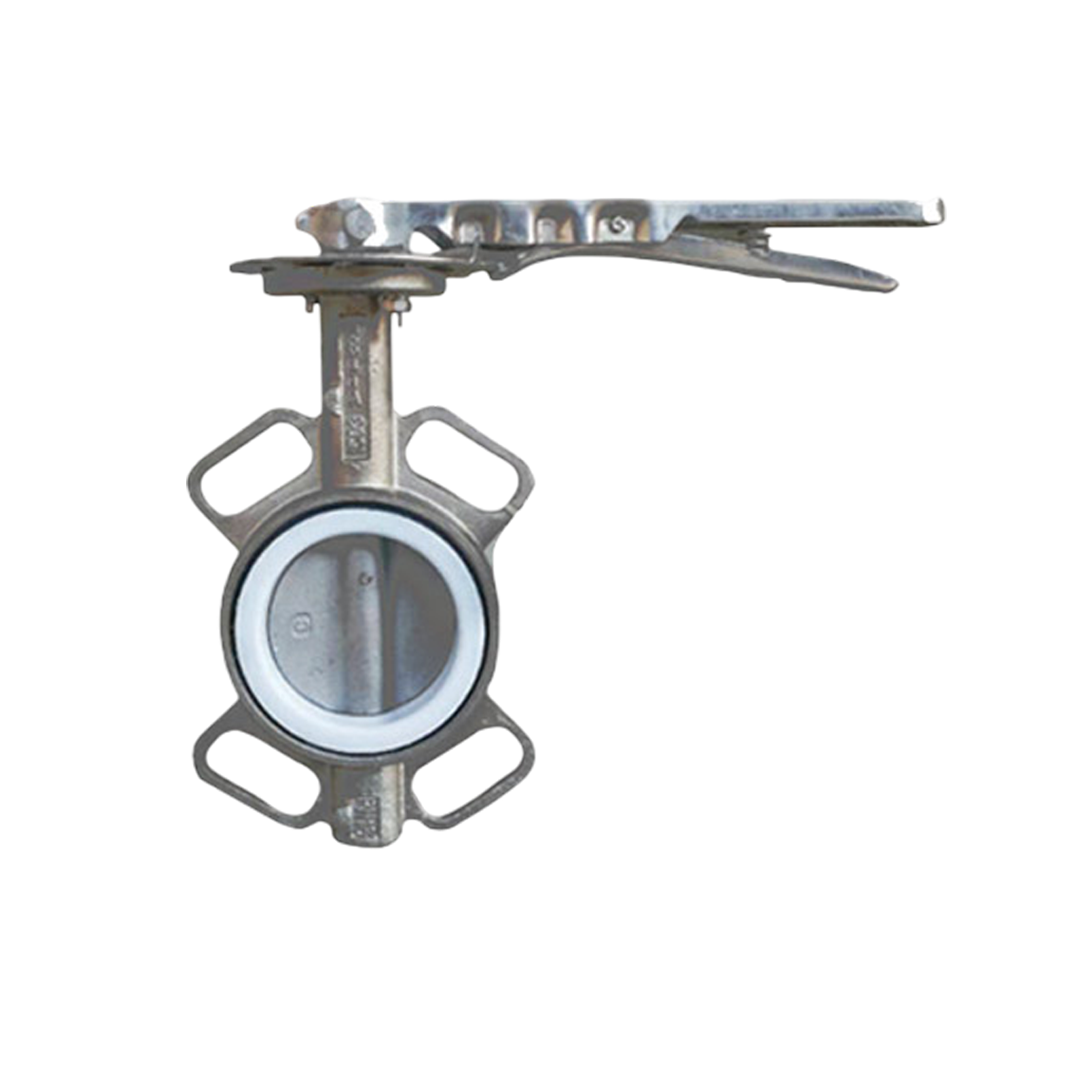

Arita Butterfly Valve SBF-T16L Hand Lever 10 นิ้ว
Arita Butterfly Valve SBF-T16L Hand Lever 10 นิ้ว
ARITA
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
51,000.00 ฿
ราคาปกติ
ราคาโปรโมชัน
51,000.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Arita Butterfly Valve SBF-T16L Hand Lever 10 นิ้ว
ARITA Butterfly Valve เป็นวาล์วผีเสื้อที่ใช้ควบคุมการไหลของของไหลในระบบท่อ โดยมีแผ่นวาล์ว (Disc) หมุนรอบแกนกลางเพื่อเปิด-ปิดหรือปรับปริมาณการไหลของของไหล วาล์วชนิดนี้มีขนาดกะทัดรัด ติดตั้งง่าย และเหมาะสำหรับการใช้งานที่หลากหลาย
คุณสมบัติ
คุณสมบัติ
มาตรฐานคุณลักษณะเฉพาะ:
- ออกแบบตามมาตรฐาน BS5155, DIN3202, ISO5752
- หน้าแปลนเป็นไปตามมาตรฐาน DIN, BS, UNI, ISO, ANSI, JIS
- หน้าแปลนติดตั้งด้านบนเป็นไปตามมาตรฐาน ISO5211
คุณสมบัติ:
- การเชื่อมต่อแบบ Wafer Type
- ใช้งานด้วยคันโยก (Lever Operator)
- ออกแบบให้เป็นแบบศูนย์กลาง (Concentric Design)
การใช้งาน:
- สำหรับงานบริการทั่วไปและอุตสาหกรรม
- ของเหลวที่ใช้งานได้: น้ำ, น้ำมัน
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อกำหนดในการทดสอบ
| Working Pressure | 150 PSI |
| Maximum Pressure | 200 PSI |
| Shell Test Pressure | 300 PSI |
| Applicable Temperature | ≤ 150℃ |
ขนาดสินค้า
| ขนาด | 10" |
| C | 66 |
| DIN PN 10/16 (D1) | 350/355 |
| DIN PN 10/16 (n-Ødl) | 4(12)-23/27 |
| ANSI 150 (D1) | 362 |
| ANSI 150 (n-Ødl) | 4(12)-25 |
| JIS 10K (D1) | 355 |
| JIS 10K (n-Ødl) | 4(12)-25 |
วัสดุสินค้า
วัสดุสินค้า
วัสดุ
| ลำดับ | ชิ้นส่วน | วัสดุ |
| 1 | ตัวเรือน | CF8M |
| 2 | บ่าวาล์ว | PTFE / RPTFE |
| 3 | เพลา | SS416 |
| 4 | แผ่นจาน | CF8M |
| 5 | สลัก | SS316 |
| 6 | บูช | PTFE |
| 7 | โอริง | NBR |
| 8 | ตัวขับเคลื่อนด้วยเฟือง | ส่วนประกอบ |
