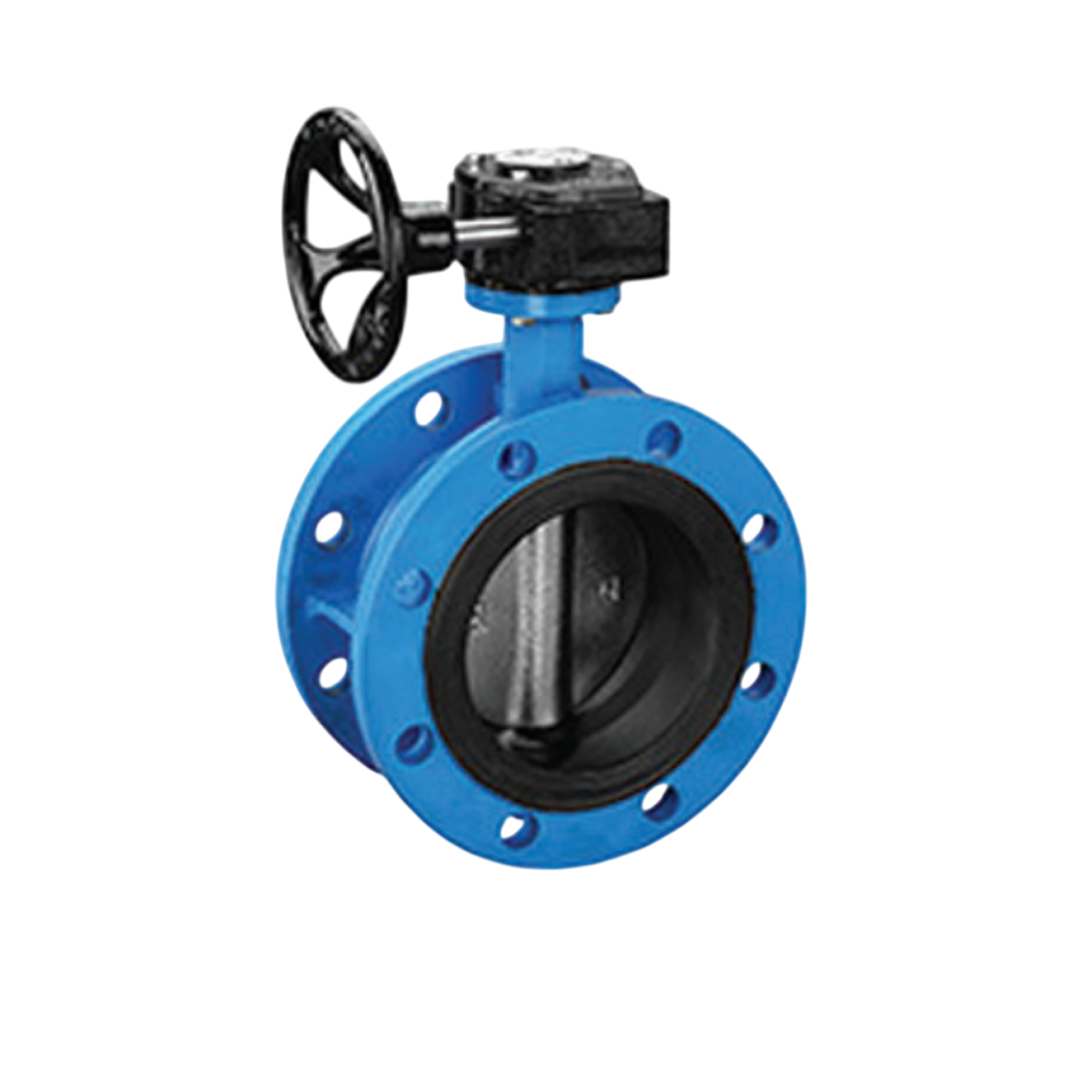

Arita Butterfly Valve IFBF-EDIG-F3 4 นิ้ว
Arita Butterfly Valve IFBF-EDIG-F3 4 นิ้ว
ARITA
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
2,314.00 ฿
ราคาปกติ
ราคาโปรโมชัน
2,314.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Arita Butterfly Valve IFBF-EDIG-F3 4 นิ้ว
ARITA Butterfly Valve เป็นวาล์วผีเสื้อที่ใช้ควบคุมการไหลของของไหลในระบบท่อ โดยมีแผ่นวาล์ว (Disc) หมุนรอบแกนกลางเพื่อเปิด-ปิดหรือปรับปริมาณการไหลของของไหล วาล์วชนิดนี้มีขนาดกะทัดรัด ติดตั้งง่าย และเหมาะสำหรับการใช้งานที่หลากหลาย
คุณสมบัติ
คุณสมบัติ
มาตรฐานข้อกำหนด:
- ออกแบบตามมาตรฐาน: API609, EN593
- หน้าแปลนตามมาตรฐาน: EN1092-2 PN16
- หน้าแปลนติดตั้งด้านบนตามมาตรฐาน: ISO5211
คุณสมบัติ:
- การเชื่อมต่อแบบเวเฟอร์
- ตัวขับเคลื่อนด้วยเฟือง
- การออกแบบศูนย์กลาง
การใช้งาน:
- สำหรับงานบริการทั่วไปและอุตสาหกรรม
- ของเหลวที่ใช้งานได้: น้ำ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อกำหนดในการทดสอบ
| แรงดันใช้งาน | 150 PSI (10 บาร์) |
| แรงดันสูงสุด | 200 PSI (14 บาร์) |
| แรงดันทดสอบตัวเรือน | 300 PSI (21 บาร์) |
| อุณหภูมิที่ใช้งานได้ | < 120 °C |
ขนาดสินค้า
| ขนาด (นิ้ว) | 4 |
| DN | 100 |
| C | 127 |
| PN10 (D1) | 180 |
| PN10 (n-Ødl) | 8-18 |
| PN16 (D1) | 180 |
| PN16 (n-Ødl) | 8-18 |
| ขนาด (นิ้ว) | 20 |
| DN | 500 |
| C | 229 |
| PN10 (D1) | 620 |
| PN10 (n-Ødl) | 20-27 |
| PN16 (D1) | 650 |
| PN16 (n-Ødl) | 20-33 |
วัสดุสินค้า
วัสดุสินค้า
วัสดุ
| ลำดับ | ชิ้นส่วน | วัสดุ |
| 1 | ตัวเรือน | เหล็กดัด |
| 2 | บ่าวาล์ว | EPDM |
| 3 | เพลา | SUS410 |
| 4 | แผ่นจาน | DI+NI |
| 5 | สลัก | SUS304 |
| 6 | บูช | PTFE |
| 7 | โอริง | NBR |
| 8 | ตัวขับเคลื่อนด้วยเฟือง | ส่วนประกอบ |
