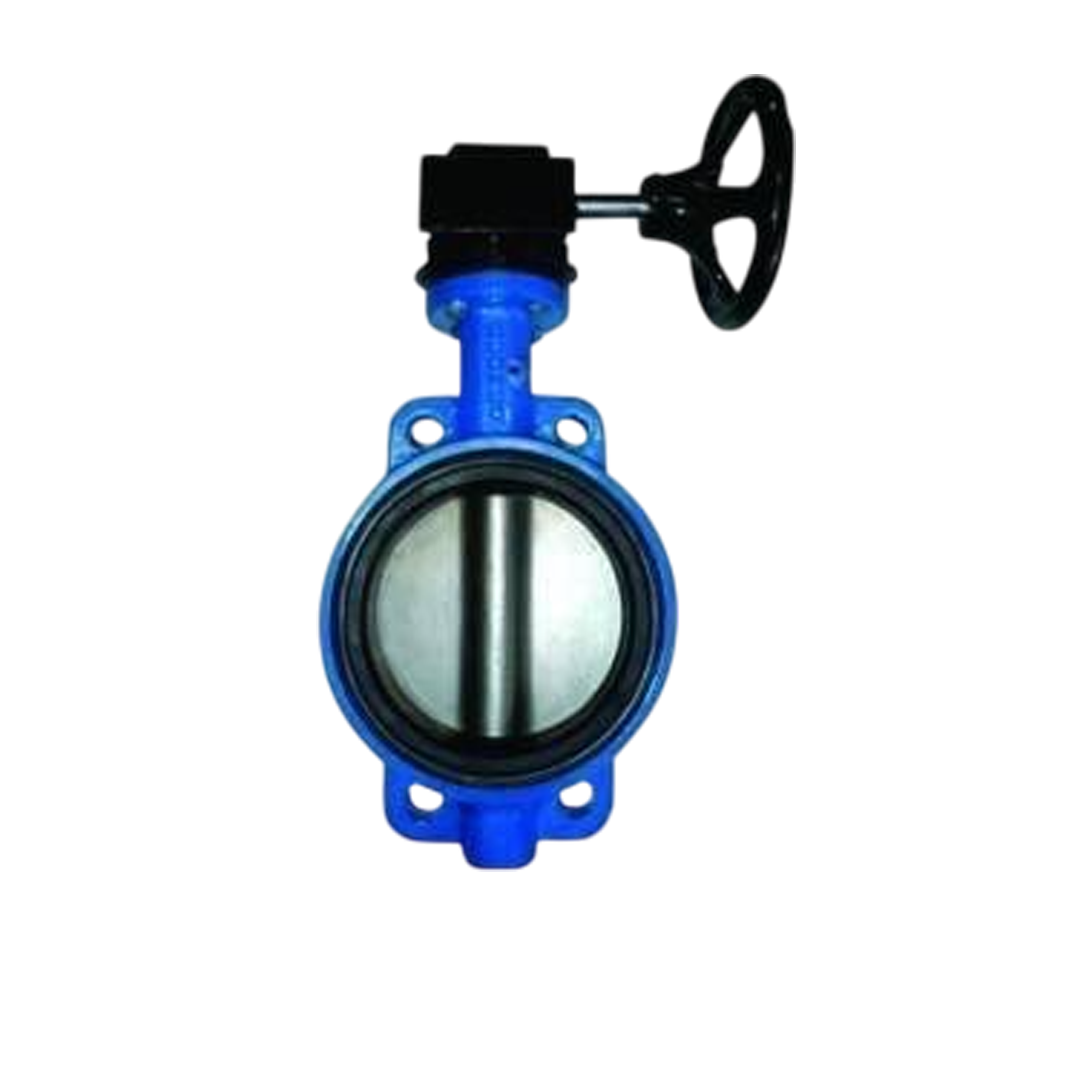

Arita Butterfly Valve IBF-N16G Gear Box 20 นิ้ว
Arita Butterfly Valve IBF-N16G Gear Box 20 นิ้ว
ARITA
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
24,000.00 ฿
ราคาปกติ
ราคาโปรโมชัน
24,000.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Arita Butterfly Valve IBF-N16G Gear Box 20 นิ้ว
ARITA Butterfly Valve เป็นวาล์วผีเสื้อที่ใช้ควบคุมการไหลของของไหลในระบบท่อ โดยมีแผ่นวาล์ว (Disc) หมุนรอบแกนกลางเพื่อเปิด-ปิดหรือปรับปริมาณการไหลของของไหล วาล์วชนิดนี้มีขนาดกะทัดรัด ติดตั้งง่าย และเหมาะสำหรับการใช้งานที่หลากหลาย
คุณสมบัติ
คุณสมบัติ
มาตรฐานข้อกำหนด:
- ออกแบบตามมาตรฐาน: BS5155, DIN3202, ISO5752
- หน้าแปลนตามมาตรฐาน: DIN, BS, UNI, ISO, ANSI, JIS
- หน้าแปลนติดตั้งด้านบนตามมาตรฐาน: ISO5211
คุณสมบัติ:
- การเชื่อมต่อแบบเวเฟอร์
- ตัวขับเคลื่อนด้วยเฟือง
- การออกแบบศูนย์กลาง
การใช้งาน:
- สำหรับงานบริการทั่วไปและอุตสาหกรรม
- ของเหลวที่ใช้งานได้: น้ำ, น้ำมันเบา
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อกำหนดในการทดสอบ
| แรงดันใช้งาน | 150 PSI (10 บาร์) |
| แรงดันสูงสุด | 200 PSI (14 บาร์) |
| แรงดันทดสอบตัวเรือน | 300 PSI (21 บาร์) |
| อุณหภูมิที่ใช้งานได้ | < 120 °C |
ขนาดสินค้า
| ขนาด (นิ้ว) | 20" |
| DN | 500 |
| C | 131.8 |
| DIN PN 10/16 (D1) | 620/650 |
| DIN PN 10/16 (n-Ødl) | 20-27/30 |
| ANSI 150 (D1) | 635 |
| ANSI 150 (n-Ødl) | 20-32 |
| JIS 10K (D1) | 620 |
| JIS 10K (n-Ødl) | 20-27 |
วัสดุสินค้า
วัสดุสินค้า
วัสดุ
| ลำดับ | ชิ้นส่วน | วัสดุ |
| 1 | ตัวเรือน | เหล็กหล่อ/เหล็กดัด |
| 2 | บ่าวาล์ว | EPDM |
| 3 | เพลา | SS410/SS416 |
| 4 | แผ่นจาน | DI+NI/CF8/CFM8 |
| 5 | สลัก | SS410/SS416/SS316 |
| 6 | บูช | PTFE |
| 7 | โอริง | NBR |
| 8 | ตัวขับเคลื่อนด้วยเฟือง | ส่วนประกอบ |
