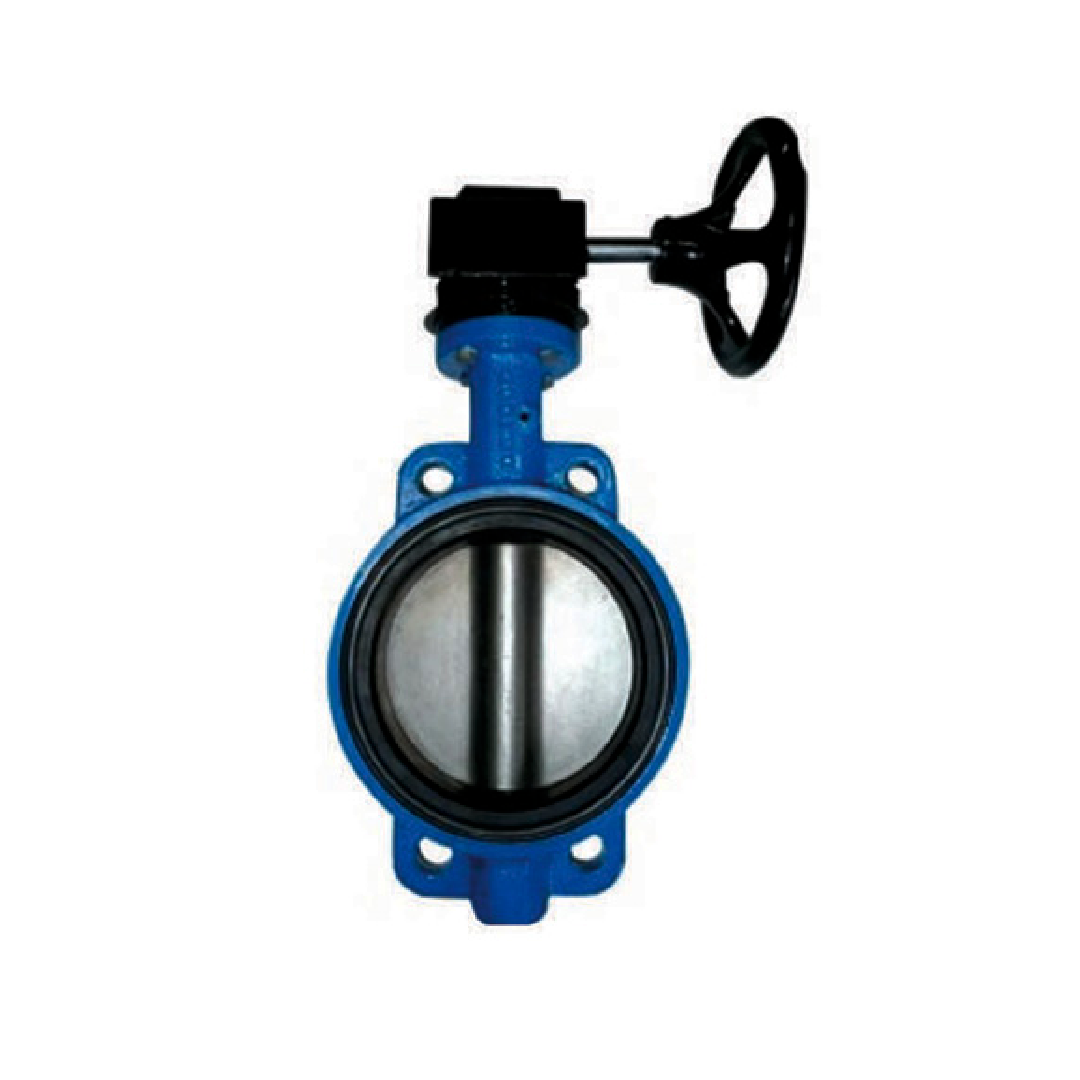

Arita Butterfly Valve 10 นิ้ว IBF-Gear Box
Arita Butterfly Valve 10 นิ้ว IBF-Gear Box
ARITA
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Arita Butterfly Valve 10 นิ้ว IBF-Gear Box
Butterfly Valve Arita หัวใจหลักในการควบคุมการไหลอย่างมีประสิทธิภาพ วาล์วปีกผีเสื้อ ARITA นั้นไม่ได้เป็นเพียงแค่ส่วนประกอบหนึ่งในระบบท่อ แต่เป็นนวัตกรรมที่ออกแบบมาเพื่อควบคุมการไหลของของไหลได้อย่างแม่นยำและรวดเร็ว ด้วยดีไซน์ที่โดดเด่นการออกแบบที่เป็นเอกลักษณ์ประกอบด้วยแผ่นดิสก์หรือ “ปีกผีเสื้อ” ที่หมุนภายในตัววาล์ว ทำให้สามารถควบคุมการไหลได้อย่างแม่นยำ ด้วยการหมุนรอบควอเตอร์เทิร์นที่เรียบง่าย วาล์วปีกผีเสื้อ ARITA สามารถเปิด ปิด หรือปรับการไหลได้อย่างรวดเร็ว ทำให้เหมาะสำหรับการใช้งานที่หลากหลาย วัสดุคุณภาพสูง ทำให้ ARITA เป็นตัวเลือกอันดับต้น ๆ สำหรับงานอุตสาหกรรมหลากหลายประเภท
คุณสมบัติ
คุณสมบัติ
มาตรฐานข้อกำหนด
- ออกแบบตามมาตรฐาน : BS5155, DIN3202, ISO5752
- หน้าแปลนมาตรฐาน : DIN, BS, UNI, ISO, ANSI, JIS
- หน้าแปลนติดตั้งด้านบนเป็นมาตรฐาน: ISO5211
คุณสมบัติ
- การเชื่อมต่อประเภทเวเฟอร์
- ควบคุมเกียร์
- การออกแบบแบบศูนย์กลาง
แอปพลิเคชัน
- สำหรับการบริการทั่วไปและอุตสาหกรรม
- ตัวกลางการใช้งาน : น้ำ, น้ำมันเบา
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| ข้อกำหนดการทดสอบ | |
| แรงดันการทำงาน | 150 PSI (10 Bar) |
| แรงดันสูงสุด | 200 PSI (14 Bar) |
| แรงดันทดสอบเปลือก | 300 PSI (21 Bar) |
| อุณหภูมิที่ใช้ได้ | ≤ 120℃ |
วัสดุสินค้า
วัสดุสินค้า
| No. | Parts | Material |
| 1 | Body | CI / DI |
| 2 | Seat | EPDM |
| 3 | Shaft | SS410 / SS 416 |
| 4 | Disc | DI + NI / CF8 / CF8M |
| 5 | Pin | SS410 /SS416/SS316 |
| 6 | Bushing | PTFE |
| 7 | O- ring | NBR |
| 8 | Gear operator | Compone |
ขนาดสินค้า
ขนาดสินค้า
| Size | DN | C | DIN PN 10/ 16 | |
| D1 | n⌀d1 | |||
| 10″ | 250 | 65.6 | 350/355 | 12-23/27 |
| 12″ | 300 | 76.9 | 400/410 | 12-23/27 |
| 14″ | 350 | 76.5 | 460/470 | 16-23/27 |
| 16″ | 400 | 86.5 | 515/525 | 16-27/30 |
| 18″ | 450 | 105.6 | 656/585 | 20-27/30 |
| 20″ | 500 | 131.8 | 620/650 | 20-27/30 |
| 24″ | 600 | 152 | 725/770 | 20-30/36 |
| 28″ | 700 | 163 | 840/840 | 20-30/36 |
| 32″ | 800 | 188 | 950/950 | 20-33/39 |
| 36″ | 900 | 203 | 1050/1050 | 24-33/39 |
| 40″ | 1000 | 216 | 1160/1170 | 24-36/42 |
