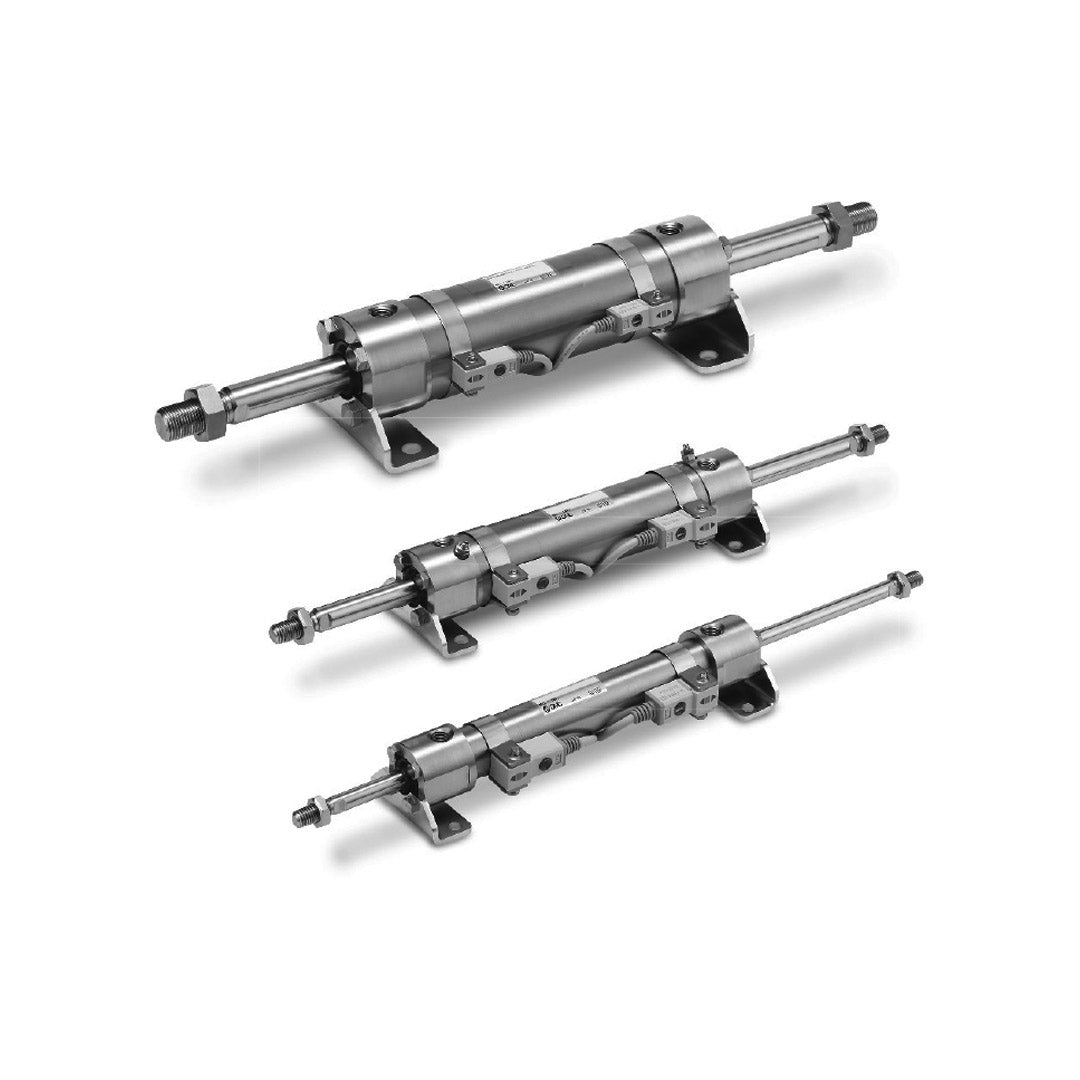

Air Cylinder SMC กระบอกลม CG5W-S Series Rod side flange type (F) ขนาดรูเจาะ 25 มม.
Air Cylinder SMC กระบอกลม CG5W-S Series Rod side flange type (F) ขนาดรูเจาะ 25 มม.
SMC
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Air Cylinder SMC กระบอกลม CG5W-S Series Rod side flange type (F) ขนาดรูเจาะ 25 มม.
ในโลกของอุตสาหกรรมสมัยใหม่ระบบอัตโนมัติกลายเป็นหัวใจสำคัญที่ช่วยเพิ่มประสิทธิภาพและลดต้นทุนการผลิตหนึ่งในอุปกรณ์ที่มีบทบาทสำคัญในกระบวนการนี้คือ Air Cylinder หรือกระบอกลมนิวเมติกส์จากแบรนด์ SMC Air Cylinder SMC เป็นกระบอกลมที่ทำงานโดยใช้พลังงานจากอากาศอัดเพื่อสร้างการเคลื่อนไหวเชิงกลไม่ว่าจะเป็นการเคลื่อนที่แบบแนวตรงหรือการหมุนแบบเฉพาะจุดซึ่งกระบอกลมนี้เป็นที่รู้จักในด้านคุณภาพและความทนทาน
คุณสมบัติ
คุณสมบัติ
คุณสมบัติเด่นกระบอกลม SMC (Air Cylinder SMC)
1. ออกแบบกะทัดรัดและน้ำหนักเบา : Air Cylinder SMC มีการออกแบบให้เหมาะสมกับพื้นที่ใช้งานที่จำกัด ทำให้ติดตั้งง่ายและช่วยลดน้ำหนักของระบบโดยรวม
2. วัสดุที่ทนทาน : กระบอกลม SMC ผลิตจากวัสดุคุณภาพสูง เช่น อลูมิเนียม หรือสเตนเลสสตีล ที่ทนต่อการกัดกร่อนและรองรับการใช้งานในสภาพแวดล้อมที่หลากหลาย
3. ความแม่นยำสูง : ด้วยเทคโนโลยีที่ล้ำสมัย SMC รับประกันการทำงานที่มีความแม่นยำ รองรับการใช้งานที่ต้องการความละเอียด
4. รองรับการปรับแต่ง : สามารถเลือกขนาด ความยาว และชนิดของ Air Cylinder ให้เหมาะสมกับการใช้งานเฉพาะด้าน
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| A | 22 |
| AL | 19.5 |
| B1 | 17 |
| B | 50 |
| C | 18.5 |
| D | 10 |
| FX | 36 |
| FD | 5.5 |
| FT | 6 |
| GA | 18 |
| H | 40 |
| H1 | 6 |
| I | 33 |
| J | M5 x 0.8 |
| K | 5.5 |
| KA | 8 |
| M | 3.5 |
| MM | M10 x 1.25 |
| NA | 29 |
| S | 89 |
| ZZ | 169 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Action | Double acting, Single rod |
| Fluid | Air |
| แรงกดดันพิสูจน์ | 1.5 MPa |
| แรงดันใช้งานสูงสุด | 1.0 MPa |
| แรงดันใช้งานขั้นต่ำ | 0.05 MPa |
| อุณหภูมิแวดล้อมและของเหลว | ไม่มีสวิตช์อัตโนมัติ: -10 ถึง 70 °C มีสวิตช์อัตโนมัติ: -10 ถึง 60 °C |
| เบาะรองนั่ง | กันชนยาง, เบาะลม |
| การหล่อลื่น | ไม่จำเป็น (ไม่ต้องหล่อลื่น) |
| ความคลาดเคลื่อนของความยาวช่วงชัก | Up to 1000st + 1.4 0 mm, Up to 1500st + 1.8 0 mm |
| ความเร็วลูกสูบ | 50 to 750 mm/s |
| พลังงานจลน์ที่อนุญาต | 0.090 J |
| ประเภทการติดตั้ง | ประเภทพื้นฐาน ประเภทขาแกน ประเภทปีกด้านแกน ประเภทปีกด้านหัว ประเภทปีกด้านหัวแบบรวม Clevis |
