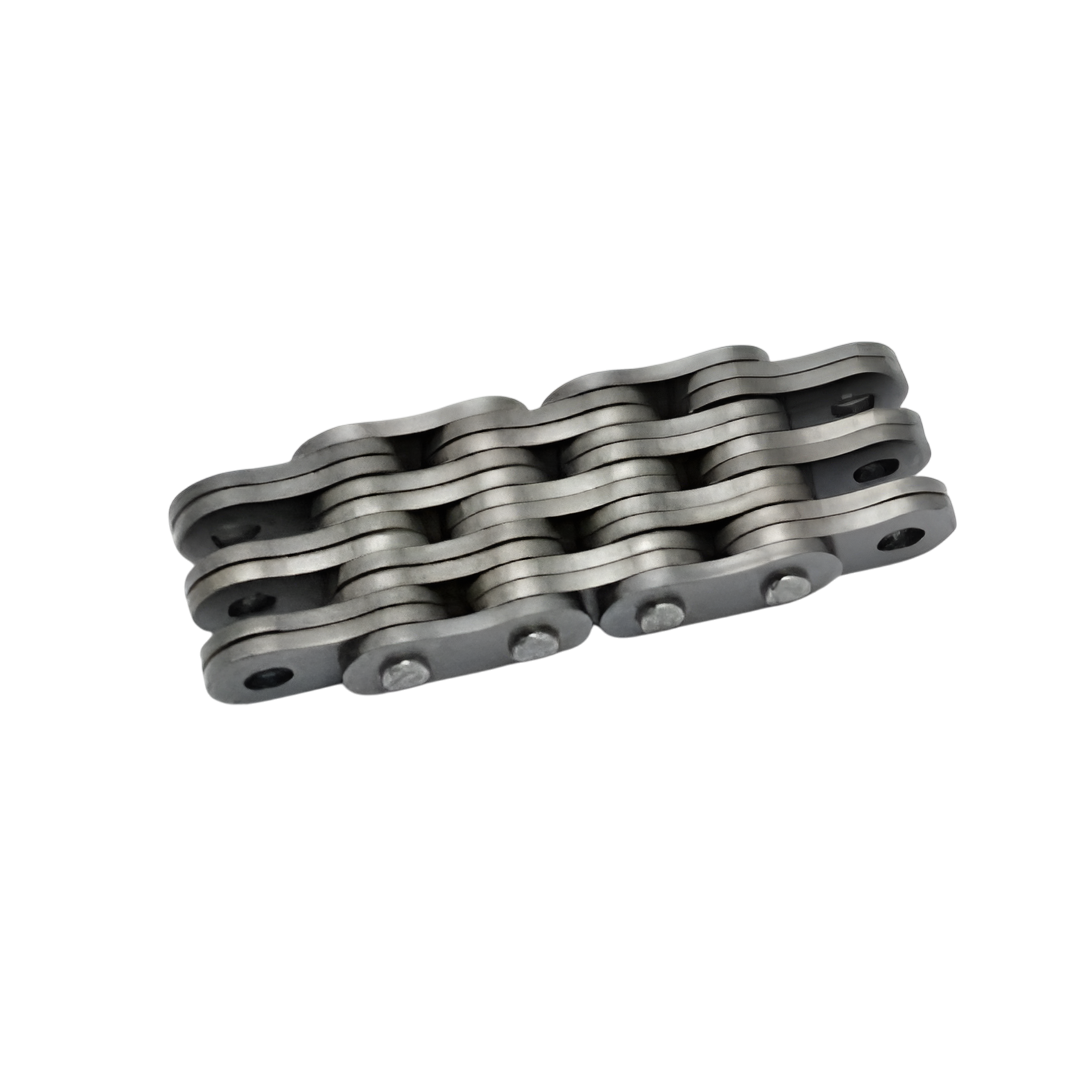

โซ่ส่งกำลัง HKH Leaf Chain , BL Chain H.K.H BL-1644 ขนาด 50.80x17.45x66.50
โซ่ส่งกำลัง HKH Leaf Chain , BL Chain H.K.H BL-1644 ขนาด 50.80x17.45x66.50
HKH
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด โซ่ส่งกำลัง HKH Leaf Chain , BL Chain H.K.H BL-1644 ขนาด 50.80x17.45x66.50
โซ่ส่งกำลัง HKH เป็นอุปกรณ์ส่งกำลังเชิงกลที่ออกแบบมาเพื่อถ่ายทอดแรงบิดและการหมุนระหว่างเพลาหรือเฟืองสองชุด โดยใช้หลักการเคลื่อนที่ร่วมกันของข้อต่อโลหะที่มีความแข็งแรงสูง จึงให้การส่งกำลังที่มีประสิทธิภาพ สม่ำเสมอ และมีความทนทานต่อการใช้งานต่อเนื่องภายใต้สภาวะที่หลากหลาย
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
โซ่ส่งกำลัง Leaf Chain (BL Chain) จาก HKH เป็นโซ่ประเภทแผ่นเรียงซ้อน (Multiple Plate Link) ออกแบบเพื่อรองรับแรงดึงสูง เหมาะสำหรับงานยกหรือโหลดหนักโดยเฉพาะ โครงสร้างทำจากเหล็กกล้าเกรดสูง ผ่านการชุบแข็งเพื่อเพิ่มความทนทานต่อแรงดึงและการสึกหรอ การออกแบบของแผ่นเชื่อมและพินช่วยให้แรงดึงกระจายอย่างสมดุล ลดการบิดงอของโซ่และเพิ่มความปลอดภัยในการใช้งาน
การติดตั้ง
- ตรวจสอบแนวศูนย์ของเพลาขับและเพลาตามให้ตรงกันก่อนติดตั้ง
- ปรับความตึงของโซ่ให้เหมาะสม โดยเว้นระยะหย่อนเล็กน้อยเพื่อรองรับแรงกระชากและการยืดตัวของโซ่
- ติดตั้งข้อต่อโซ่ (Connecting Link) ให้แน่นและอยู่ในตำแหน่งที่ถูกต้อง
- หมั่นหล่อลื่นโซ่ด้วยน้ำมันหรือจาระบีคุณภาพสูง เพื่อป้องกันการสึกหรอและเสียงดัง
การใช้งาน
- เหมาะสำหรับงานยกและงานโหลดหนัก เช่น ลิฟต์ งานยกในโรงงานอุตสาหกรรม และเครน
- ใช้ในระบบส่งกำลังที่ต้องการแรงดึงสูงและความปลอดภัยสูง
- สามารถใช้งานในสภาพแวดล้อมทั่วไปและอุตสาหกรรมหนัก เมื่อมีการบำรุงรักษาและหล่อลื่นอย่างสม่ำเสมอ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| หมายเลขโซ่ H.K.H (H.K.H Chain Number) | H.K.H BL-1644 |
| ระยะพิตช์ (Pitch) P mm | 50.80 |
| พิน (Pin) เส้นผ่านศูนย์กลางภายนอก D mm | 17.45 |
| พิน (Pin) ความยาว G mm | 66.50 |
| แผ่นเพลตลิงก์ (Link Plate) ความหนา T mm | 7.2 |
| แผ่นเพลตลิงก์ (Link Plate) ความกว้าง H mm | 48.2 |
| จำนวนแถวของโซ่ | 4×4 |
| โหลดทำลายต่ำสุด kgf | 69,000 |
| โหลดที่ยอมรับได้สูงสุด kgf | 8,050 |
| น้ำหนักโดยประมาณ kg/m | 16.65 |
| อุปกรณ์เสริม/ฟิตติ้ง (Fittings) (ค่าต่ำสุด) d | 17.55 |
| อุปกรณ์เสริม/ฟิตติ้ง (Fittings) (ค่าสูงสุด) R | 25.4 |
| อุปกรณ์เสริม/ฟิตติ้ง (Fittings) (ค่าต่ำสุด) U | 25.4 |
| อุปกรณ์เสริม/ฟิตติ้ง (Fittings) มิติ C | 29.8 |
| อุปกรณ์เสริม/ฟิตติ้ง (Fittings) มิติ U1 | 15.2 |
| อุปกรณ์เสริม/ฟิตติ้ง (Fittings) W2 | 43.9 |
| อุปกรณ์เสริม/ฟิตติ้ง (Fittings) U2 | 15.2 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| หัวข้อ | รายละเอียด |
| มาตรฐานการผลิต | ผลิตตามมาตรฐานสากล สำหรับการใช้งานที่ต้องการแรงดึงสูงเป็นพิเศษ เช่น ระบบลิฟต์และเครื่องยกต่าง ๆ |
| ลักษณะโครงสร้าง | ประกอบด้วยแผ่นโซ่ (Leaf Plates) หลายชั้นเรียงซ้อนกัน เชื่อมด้วยพิน เหมาะกับการรับแรงดึงในแนวตั้งมากกว่าการหมุนเป็นหลัก |
| วัสดุที่ใช้ผลิต | ใช้เหล็กกล้าคุณภาพสูง ผ่านกระบวนการอบชุบแข็ง เพื่อเพิ่มความทนทานต่อแรงดึงและการสึกหรอ |
| ประเภทของโซ่ | แบ่งเป็นโซ่ชนิด BL Chain สำหรับงานลิฟต์หรือเครื่องจักรยก โดยออกแบบให้รองรับแรงดึงสูงและการทำงานต่อเนื่อง |
| การหล่อลื่น | สามารถใช้น้ำมันหล่อลื่นหรือจาระบี เพื่อช่วยลดแรงเสียดสีระหว่างแผ่นโซ่และพิน |
| การติดตั้ง | ต้องตรวจสอบการจัดแนวโซ่และการยึดให้แน่น ปรับความตึงให้เหมาะสม และตรวจสอบการทำงานของระบบยกก่อนใช้งาน |
| การใช้งาน | เหมาะสำหรับระบบลิฟต์ เครื่องจักรยกของหนัก เครื่องจักรอุตสาหกรรม และงานที่ต้องการแรงดึงสูงโดยตรง |
| การบำรุงรักษา | ตรวจสอบการสึกหรอของแผ่นโซ่และพินเป็นประจำ ทำความสะอาดและหล่อลื่นเพื่อยืดอายุการใช้งาน |
| คุณสมบัติเด่น | สามารถรับแรงดึงสูงได้ดี เหมาะกับงานยกของหนัก มีความแข็งแรงและทนต่อการใช้งานต่อเนื่อง |
