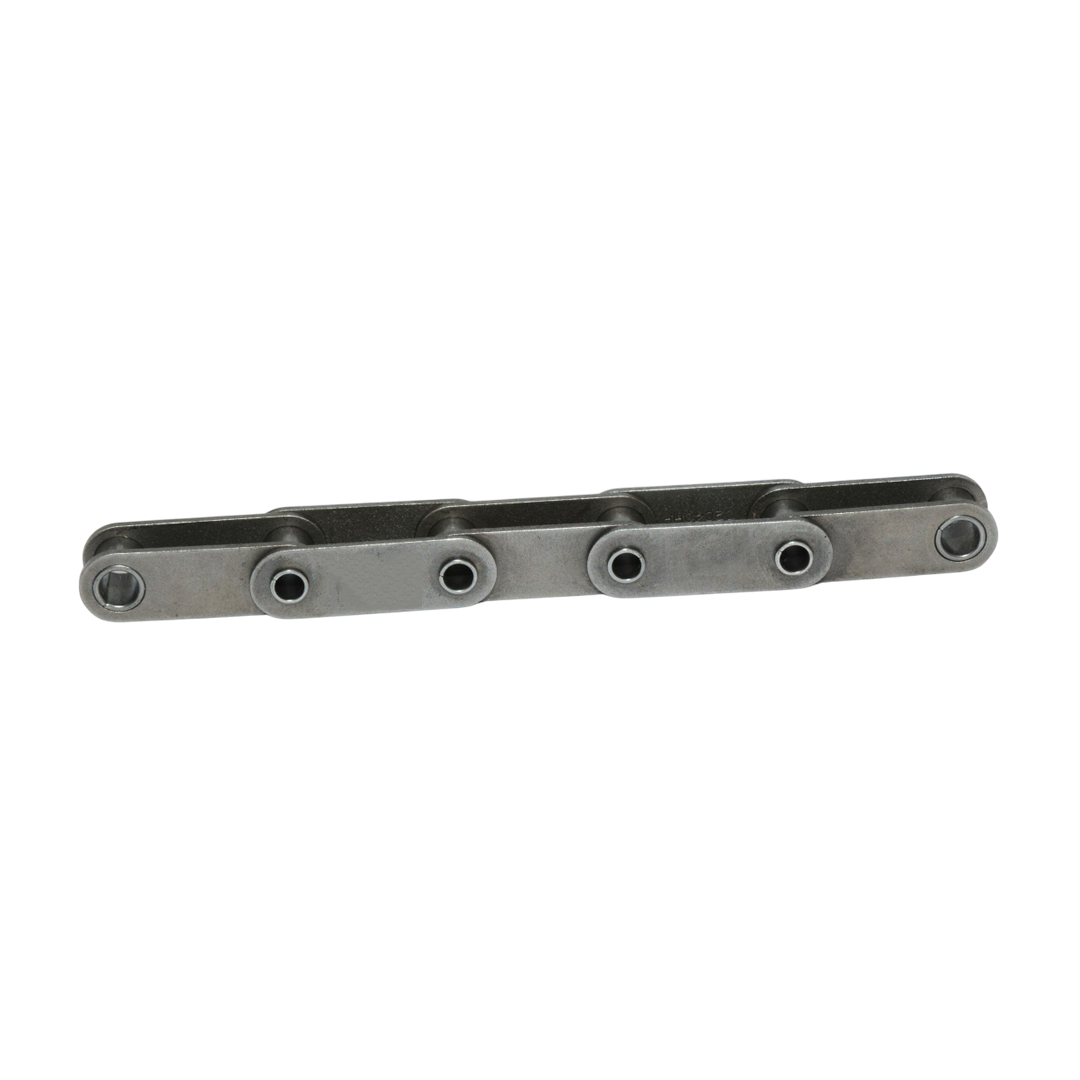

โซ่ส่งกำลัง HKH Hollow Pin Chain H.K.H C2062HP ขนาด 38.10x12.57x11.91
โซ่ส่งกำลัง HKH Hollow Pin Chain H.K.H C2062HP ขนาด 38.10x12.57x11.91
HKH
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด โซ่ส่งกำลัง HKH Hollow Pin Chain H.K.H C2062HP ขนาด 38.10x12.57x11.91
โซ่ส่งกำลัง HKH เป็นอุปกรณ์ส่งกำลังเชิงกลที่ออกแบบมาเพื่อถ่ายทอดแรงบิดและการหมุนระหว่างเพลาหรือเฟืองสองชุด โดยใช้หลักการเคลื่อนที่ร่วมกันของข้อต่อโลหะที่มีความแข็งแรงสูง จึงให้การส่งกำลังที่มีประสิทธิภาพ สม่ำเสมอ และมีความทนทานต่อการใช้งานต่อเนื่องภายใต้สภาวะที่หลากหลาย
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
โซ่ส่งกำลัง Hollow Pin Chain จาก HKH ถูกออกแบบให้มีเพลาพินกลวง เพื่อให้สามารถติดตั้งอุปกรณ์เสริม เช่น แกน เหล็กขวาง หรืออุปกรณ์ลำเลียงได้สะดวก เหมาะสำหรับงานที่ต้องการความยืดหยุ่นในการปรับแต่งการใช้งาน โครงสร้างผลิตจากเหล็กกล้าเกรดสูง ผ่านการอบชุบแข็งเพื่อเพิ่มความทนทานต่อแรงดึงและการสึกหรอ ลูกกลิ้งและเพลาพินถูกผลิตด้วยความเที่ยงตรง เพื่อให้การเคลื่อนไหวของโซ่เป็นไปอย่างราบรื่นและต่อเนื่อง
การติดตั้ง
- ตรวจสอบแนวศูนย์ของเพลาขับและเพลาตามให้ตรงกันก่อนติดตั้ง เพื่อป้องกันการเบี่ยงศูนย์
- ปรับความตึงของโซ่ให้อยู่ในระดับพอดี โดยให้มีระยะหย่อนเล็กน้อยเพื่อรองรับแรงกระชากขณะเริ่มการทำงาน
- ติดตั้งข้อต่อโซ่ (Connecting Link) และอุปกรณ์เสริมต่าง ๆ ผ่านเพลาพินกลวงให้แน่นหนาและปลอดภัย
- ควรหล่อลื่นโซ่ด้วยน้ำมันหรือจาระบีอย่างสม่ำเสมอ เพื่อรักษาความลื่นไหลและลดการสึกหรอ
การใช้งาน
- ใช้ในระบบลำเลียง (Conveyor System) และเครื่องจักรที่ต้องการติดตั้งอุปกรณ์พิเศษบนโซ่ เช่น แผ่นขนส่งหรือข้อต่อพิเศษ
- เหมาะสำหรับงานในอุตสาหกรรมอาหาร เครื่องดื่ม บรรจุภัณฑ์ และอุตสาหกรรมเบา
- ใช้ได้ทั้งในระบบส่งกำลังและระบบขนถ่ายวัสดุ ที่ต้องการความยืดหยุ่นและการปรับเปลี่ยนได้ง่าย
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| หมายเลขโซ่ H.K.H โรลเลอร์รูปทรง S | H.K.H C2062HP |
| ระยะพิตช์ (Pitch) P mm | 38.10 |
| ความกว้างด้านในของโรลเลอร์ลิงก์ W mm | 12.57 |
| เส้นผ่านศูนย์กลางภายนอกโรลเลอร์ โรลเลอร์รูปทรง S R mm | 11.91 |
| เส้นผ่านศูนย์กลางภายนอกโรลเลอร์ โรลเลอร์รูปทรง R RR mm | 22.23 |
| เส้นผ่านศูนย์กลางภายนอกพิน D mm | 8.41 |
| เส้นผ่านศูนย์กลางภายในพิน I.D mm | 5.97 |
| ความยาวพิน (Pin Length) พินต่อ (Connecting Pin) L1 mm | 14.10 |
| ความยาวพิน (Pin Length) พินต่อ (Connecting Pin) L mm | 26.60 |
| ความยาวพิน (Pin Length) พินกลวง (Hollow Pin) G mm | 25.10 |
| แผ่นเพลตลิงก์ (Link Plate)ความหนา T mm | 2.4 |
| แผ่นเพลตลิงก์ (Link Plate) ความกว้าง H mm | 18.1 |
| โหลดทำลายเฉลี่ย kgf | 2,700 |
| โหลดที่ยอมรับได้สูงสุด kgf | 430 |
| น้ำหนักโดยประมาณ kg/m โรลเลอร์รูปทรง S | 0.99 |
| น้ำหนักโดยประมาณ kg/m โรลเลอร์รูปทรง R | 1.68 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| หัวข้อ | รายละเอียด |
| มาตรฐานการผลิต | ผลิตตามมาตรฐานสากล เช่น ANSI หรือ BS เพื่อให้สามารถใช้งานร่วมกับเฟืองและอุปกรณ์ส่งกำลังทั่วไปได้อย่างมีประสิทธิภาพ |
| ลักษณะโครงสร้าง | มีพินกลวง (Hollow Pin) แทนพินตันแบบปกติ เพื่อให้สามารถสอดแกนหรือติดตั้งอุปกรณ์เสริมต่าง ๆ เช่น แผ่นต่อ หรือก้านยึดชิ้นงานได้สะดวก |
| วัสดุที่ใช้ผลิต | ทำจากเหล็กกล้าคุณภาพสูง ผ่านการอบชุบแข็งในส่วนของพินและบูช เพื่อเพิ่มความทนทานต่อแรงเสียดทานและการสึกหรอ |
| ประเภทของโซ่ | มีให้เลือกทั้งแบบลูกกลิ้งมาตรฐานและแบบสำหรับระบบลำเลียง ซึ่งสามารถปรับแต่งเพิ่มเติมได้ตามลักษณะงาน |
| การหล่อลื่น | รองรับการหล่อลื่นด้วยน้ำมันหรือจาระบี เพื่อช่วยลดแรงเสียดสีและเพิ่มอายุการใช้งานของโซ่ |
| การติดตั้ง | ควรจัดแนวโซ่และเฟืองให้อยู่ในแนวตรง ปรับความตึงให้เหมาะสม และตรวจสอบการทำงานของเฟืองอย่างสม่ำเสมอ |
| การใช้งาน | เหมาะสำหรับงานลำเลียงในอุตสาหกรรมบรรจุภัณฑ์ อาหาร เครื่องดื่ม หรือระบบที่ต้องการติดตั้งอุปกรณ์เสริมบนโซ่ เช่น แผ่นยึดหรือแท่งรับสินค้า |
| การบำรุงรักษา | ทำความสะอาดและหล่อลื่นเป็นประจำ ตรวจสอบพินและบูชว่ามีการสึกหรอหรือไม่ เพื่อป้องกันการขาดหรือหลุดระหว่างการทำงาน |
| คุณสมบัติเด่น | ออกแบบให้ปรับแต่งได้ง่าย ติดตั้งอุปกรณ์เสริมได้หลากหลาย มีความแข็งแรงสูง ทนต่อการใช้งานต่อเนื่อง และเหมาะกับระบบลำเลียงที่ต้องการความยืดหยุ่น |
