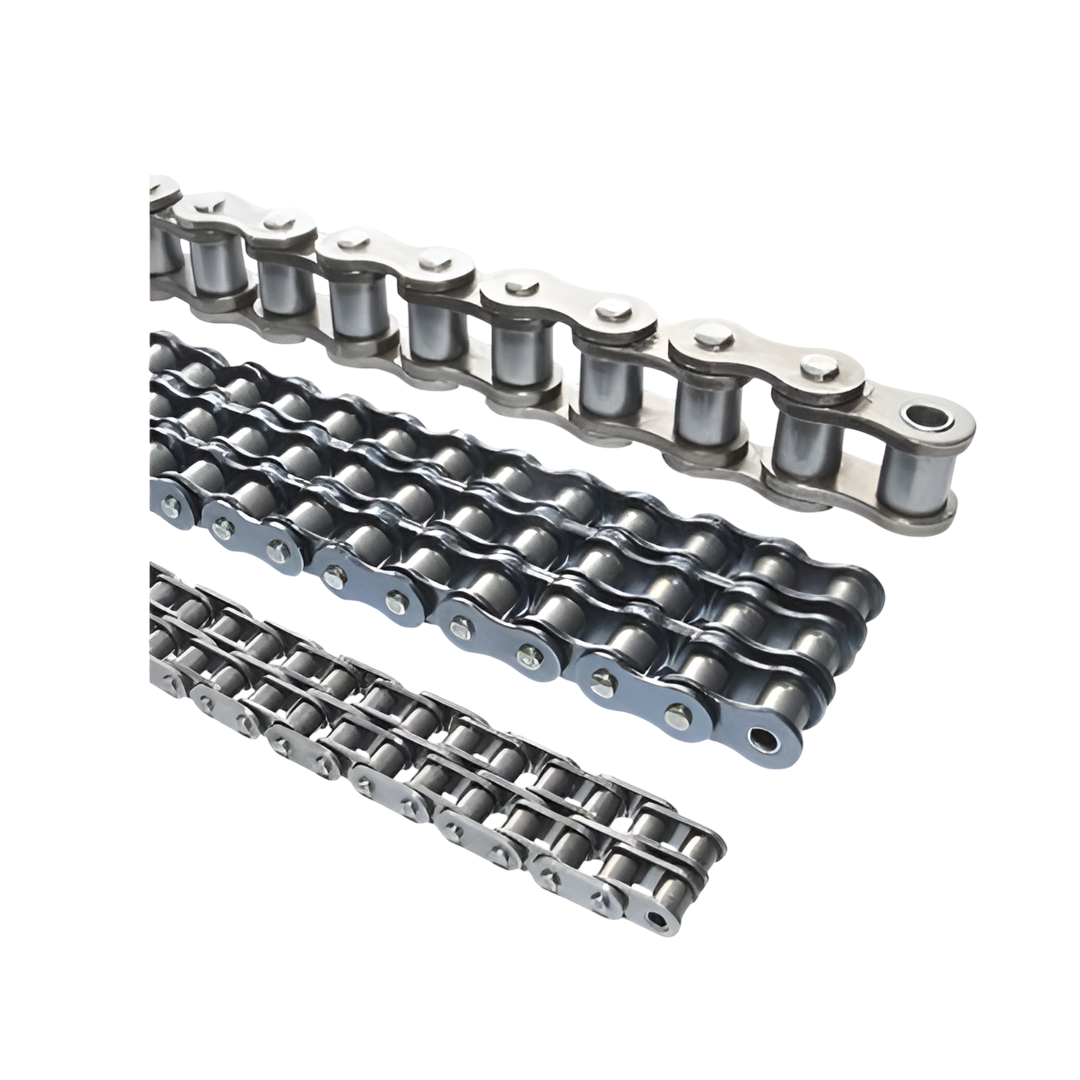

โซ่ส่งกำลัง HKH ANSI Standard Roller Chain H.K.H 240 ขนาด 76.20x47.63x48.0
โซ่ส่งกำลัง HKH ANSI Standard Roller Chain H.K.H 240 ขนาด 76.20x47.63x48.0
HKH
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด โซ่ส่งกำลัง HKH ANSI Standard Roller Chain H.K.H 240 ขนาด 76.20x47.63x48.0
โซ่ส่งกำลัง HKH เป็นอุปกรณ์ส่งกำลังเชิงกลที่ออกแบบมาเพื่อถ่ายทอดแรงบิดและการหมุนระหว่างเพลาหรือเฟืองสองชุด โดยใช้หลักการเคลื่อนที่ร่วมกันของข้อต่อโลหะที่มีความแข็งแรงสูง จึงให้การส่งกำลังที่มีประสิทธิภาพ สม่ำเสมอ และมีความทนทานต่อการใช้งานต่อเนื่องภายใต้สภาวะที่หลากหลาย
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
โซ่ส่งกำลังมาตรฐาน ANSI จาก HKH ผลิตจากวัสดุเหล็กกล้าคุณภาพสูง ผ่านกระบวนการชุบแข็งและอบร้อนเพื่อเพิ่มความแข็งแรงและทนต่อการสึกหรอ เหมาะสำหรับงานส่งกำลังทั่วไปในเครื่องจักรอุตสาหกรรม โครงสร้างของลูกกลิ้งและเพลาพินได้รับการออกแบบให้มีความเที่ยงตรง เพื่อให้การส่งกำลังเป็นไปอย่างราบรื่น ลดแรงเสียดทานและการสั่นสะเทือนระหว่างการทำงาน
การติดตั้ง
- ตรวจสอบแนวศูนย์ของเพลาขับและเพลาตามก่อนติดตั้ง เพื่อป้องกันการเบี่ยงศูนย์ที่ทำให้โซ่สึกหรอเร็ว
- ปรับความตึงของโซ่ให้เหมาะสม โดยให้โซ่มีระยะหย่อนเล็กน้อยเพื่อรับแรงกระชากขณะเริ่มต้นการทำงาน
- ใช้ข้อต่อโซ่ (Connecting Link) ที่ตรงรุ่นและติดตั้งในทิศทางที่ถูกต้อง
- ควรหล่อลื่นโซ่ด้วยน้ำมันหรือจาระบีชนิดที่เหมาะสม เพื่อยืดอายุการใช้งาน
การใช้งาน
- ใช้ในระบบส่งกำลังของเครื่องจักรกลอุตสาหกรรม เช่น เครื่องจักรผลิตสินค้า เครื่องจักรบรรจุภัณฑ์ และระบบลำเลียง
- เหมาะสำหรับงานที่ต้องการความทนทานต่อการใช้งานต่อเนื่องและแรงดึงสูง
- ใช้ได้ทั้งในงานทั่วไปและงานเฉพาะทาง เช่น ระบบขับเพลามอเตอร์ เครื่องจักรการเกษตร หรือเครื่องจักรแปรรูปโลหะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| หมายเลขโซ่ | H.K.H 240 |
| หมายเลข JIS | 240 |
| ระยะพิตช์ P (มม.) | 76.20 |
| เส้นผ่านศูนย์กลางโรลเลอร์ D (มม.) | 47.63 |
| ความกว้างด้านในของโรลเลอร์ลิงก์ W (มม.) | 48.0 |
| ความกว้างของแผ่นเพลตโรลเลอร์ลิงก์ H (มม.) | 72.0 |
| ความหนาของแผ่นเพลต T (มม.) | 9.5 |
| เส้นผ่านศูนย์กลางพิน d (มม.) | 23.80 |
| ความยาวพิน L (มม.) | 104.7 |
| มิติ (ขนาด) L1 (มม.) | 55.8 |
| มิติ (ขนาด) L2 (มม.) | 48.9 |
| ระยะพิตช์ตามขวาง E (มม.) | 87.8 |
| (mm^2) หมายถึงพื้นที่หน้าตัดของบุชที่สัมผัสกับพิน ซึ่งใช้คำนวณความสามารถในการรับแรงกดของจุดหมุน | 1,630 |
| (kgf) คือแรงดึงขั้นต่ำที่กำหนดให้โซ่ต้องทนได้ตามมาตรฐาน JIS | 51,100 |
| (kgf) คือแรงดึงเฉลี่ยที่ทำให้โซ่ขาด (ซ้ำกับตารางก่อนหน้า) | 68,000 |
| (kgf) คือน้ำหนักสูงสุดที่ยอมให้ใช้งานตามปกติ (ซ้ำกับตารางก่อนหน้า) | 9,900 |
| (kg/m) คือน้ำหนักของโซ่โดยประมาณต่อความยาว 1 เมตร (ซ้ำกับตารางก่อนหน้า) | 24.8 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| หัวข้อ | รายละเอียด |
| มาตรฐานการผลิต | ผลิตตามมาตรฐาน ANSI (American National Standards Institute) เพื่อให้สามารถใช้งานร่วมกับเฟืองมาตรฐานได้อย่างแม่นยำ |
| โครงสร้างของโซ่ | ประกอบด้วยเพลท (Link Plate), ลูกกลิ้ง (Roller), พิน (Pin) และบูช (Bushing) ที่เชื่อมต่อกันเป็นข้อ ๆ เพื่อส่งกำลังได้อย่างต่อเนื่อง |
| วัสดุที่ใช้ผลิต | ทำจากเหล็กกล้าคุณภาพสูง ผ่านกระบวนการชุบแข็งเพื่อเพิ่มความทนทานต่อแรงดึงและการสึกหรอ |
| การหล่อลื่น | สามารถใช้น้ำมันหล่อลื่นทั่วไปหรือระบบหล่อลื่นอัตโนมัติ เพื่อยืดอายุการใช้งานของโซ่ |
| การติดตั้ง | ต้องจัดแนวโซ่และเฟืองให้อยู่ในระนาบเดียวกัน และปรับความตึงของโซ่ให้เหมาะสม |
| การใช้งาน | เหมาะสำหรับงานส่งกำลังทั่วไป เช่น เครื่องจักรกลอุตสาหกรรม, ระบบลำเลียง, เครื่องจักรการเกษตร และงานยานยนต์ |
| การบำรุงรักษา | ควรตรวจสอบความตึง การหล่อลื่น และการสึกหรอของโซ่อย่างสม่ำเสมอ เพื่อป้องกันการขาดหรือหลุดระหว่างการทำงาน |
| คุณสมบัติเด่น | ส่งกำลังได้อย่างมีประสิทธิภาพ ทนต่อแรงดึงสูง เสียงรบกวนน้อย และมีอายุการใช้งานยาวนาน |
