เสื้อตลับลูกปืนแบบหน้าแปลนรูปไข่ SKF FYTB 509 M

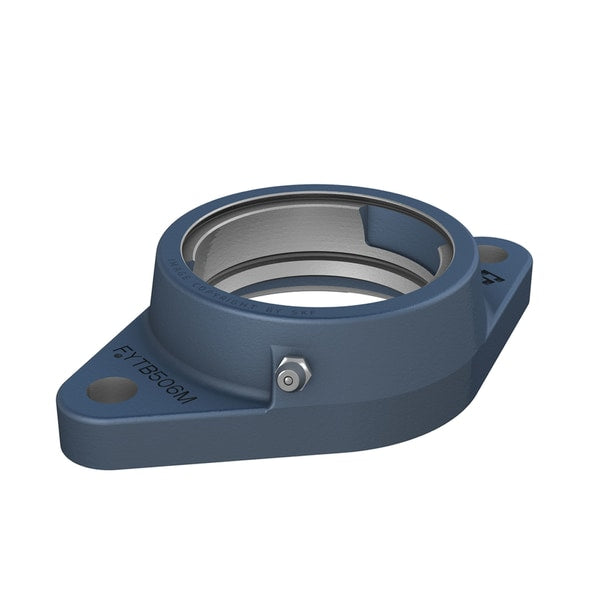

เสื้อตลับลูกปืนแบบหน้าแปลนรูปไข่ SKF FYTB 509 M ศึกษาหลักการประหยัดพื้นที่ติดตั้งด้วยเสื้อตลับลูกปืนหน้าแปลนรูปไข่ 2 รู ซีรีส์ FYTB 509 M จาก SKF ชูคุณสมบัติวัสดุเหล็กหล่อเกรดพิเศษที่ทนทานต่อแรงเฉือนและแรงบิด (Shear and torsional forces) เจาะลึกการออกแบบระนาบยึดน็อตที่ลดอาการโก่งตัวของฐานเมื่อรับน้ำหนักสูง เหมาะอย่างยิ่งสำหรับติดตั้งบนผนังโครงสร้างที่จำกัดพื้นที่ ช่วยให้วิศวกรออกแบบกลไกเครื่องจักรได้ยืดหยุ่นและบำรุงรักษาง่ายขึ้น

คุณสมบัติ

• รูใน 85 มิล , เซ็นเตอร์รู 148.5 มิล
• เฉพาะเสื้อไม่รวมตลับลูกปืน (Housing)
• ประกอบติดตั้งง่ายรวดเร็ว

ข้อมูลจำเพาะ

• ความทนทานต่อการสั่นสะเทือน: เหมาะสำหรับเครื่องจักรที่ต้องทำงานในสภาวะที่มีการเปลี่ยนแปลงของน้ำหนักตลอดเวลา
• การป้องกันสนิม: ผิวแหวนมีการเคลือบป้องกันพิเศษจาก SKF ช่วยรักษาความสวยงามและสภาพของเหล็กได้ยาวนานในที่ชื้น

ขนาดเสื้อลูกปืน
Da	85 mm	Diameter of spherical seat
Db1	102 mm	Top external diameter
Db2	111 mm	Base external diameter
Dc	98.4 mm	Centering diameter
A	39 mm	Overall width
A1	14 mm	Flange width
A2	24 mm	Axial position of spherical seat (from support surface)
A3	3.2 mm	Depth of centring recess
A5	26.5 mm	Standout of end cover
H	178.5 mm	Overall height
J	148.5 mm	Distance between attachment bolts
L	111 mm	Overall length
N	16 mm	Diameter of attachment bolt hole
ตำแหน่งรูเกลียว
RG	1/4-28 UNF	Housing thread for grease fitting
R1	24.5 mm	Axial position of the housing thread
Ra	45 °	Angular position of the housing thread
รูอัดจารบี
DN	6.5 mm	Diameter of head sphere of grease fitting
SWN	7 mm	Hexagonal key size for the grease fitting
GN	1/4-28 SAE-LT	Thread of the grease fitting
ตำแหน่งหมุดเดือย
J6	120.5 mm	Distance of dowel pins
J7	18 mm	Axial offset of dowel pins
N4	2 mm	Recommended diameter for dowel pins
น้ำหนัก	1.1 kg

ข้อมูลทางเทคนิค

• ระบบรูเตเปอร์ : การใช้รูเตเปอร์ช่วยให้สามารถตั้งค่าระยะห่างภายใน (Internal Clearance) ของลูกปืนได้อย่างแม่นยำโดยการปรับระยะการสวมเข้ากับเพลา
• ความสามารถในการรับแรง (Radial Load Capacity): ตลับลูกปืนแบบตลับวาย (Y-bearings) รูเตเปอร์มีความสามารถในการรับแรงกระแทกได้ดีกว่าแบบรูตรง
• ความเสถียรภายใต้ความเร็วรอบสูง: ด้วยการปรับระยะรุน (Clearance) ที่เหมาะสมผ่านรูเตเปอร์ ทำให้ลูกปืนสามารถทำงานได้ราบรื่นขึ้นแม้มีความร้อนสะสม
• โครงสร้างตัวเสื้อ: ดีไซน์ตัวเสื้อแบบแคบ (Narrow Base) ช่วยประหยัดพื้นที่ในการติดตั้ง แต่ยังคงรักษาความแข็งแรงโครงสร้างไว้ได้อย่างครบถ้วน

เอกสารข้อมูล

เสื้อตลับลูกปืนแบบหน้าแปลนรูปไข่ SKF FYTB 509 M Data Sheet
