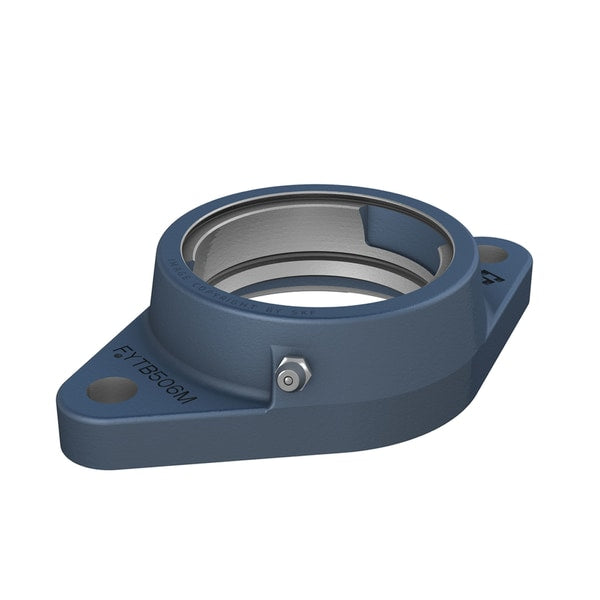

เสื้อตลับลูกปืนแบบหน้าแปลนรูปไข่ SKF FYTB 507 M

เสื้อตลับลูกปืนแบบหน้าแปลนรูปไข่ SKF FYTB 507 M วิเคราะห์ความสะดวกในการถอดประกอบเสื้อตลับลูกปืนหน้าแปลน 2 รู รหัส FYTB 507 M แบรนด์มาตรฐาน SKF ชูการขึ้นรูปตัวเสื้อแบบชิ้นเดียวที่ไร้รอยต่อ ให้ความแกร่งในการรับภาระแนวรัศมีในทิศทางขนานกับผนังติดตั้ง ศึกษาประโยชน์ของการรองรับตลับลูกปืนผิวโค้งที่ช่วยชดเชยการติดตั้งที่ไม่ได้ฉาก ขจัดความร้อนส่วนเกินจากแรงต้านและยืดอายุสายการผลิตได้อย่างชาญฉลาด

คุณสมบัติ

• รูใน 72 มิล , เซ็นเตอร์รู 130 มิล
• เฉพาะเสื้อไม่รวมตลับลูกปืน (Housing)
• ประกอบติดตั้งง่ายรวดเร็ว

ข้อมูลจำเพาะ

• ความแม่นยำด้วยระบบ Tapered Bore: การออกแบบรูในแบบเรียว (K) ช่วยให้การล็อกแน่นด้วยปลอกอะแดปเตอร์ ทำให้ชุดตลับลูกปืนยึดแน่นกับเพลาได้ 100%
• การลดแรงเค้นของเพลา: เหมาะอย่างยิ่งสำหรับงานที่ต้องการความเที่ยงตรงสูง ลดโอกาสการคลายตัวของตลับลูกปืนขณะเครื่องจักรทำงาน
• ประสิทธิภาพการหมุนระดับสูง: ลดการเยื้องศูนย์ได้ดีเยี่ยม ให้ความราบรื่นตลอดอายุการใช้งาน

ขนาดเสื้อลูกปืน
Da	85 mm	Diameter of spherical seat
Db1	102 mm	Top external diameter
Db2	111 mm	Base external diameter
Dc	98.4 mm	Centering diameter
A	39 mm	Overall width
A1	14 mm	Flange width
A2	24 mm	Axial position of spherical seat (from support surface)
A3	3.2 mm	Depth of centring recess
A5	26.5 mm	Standout of end cover
H	178.5 mm	Overall height
J	148.5 mm	Distance between attachment bolts
L	111 mm	Overall length
N	16 mm	Diameter of attachment bolt hole
ตำแหน่งรูเกลียว
RG	1/4-28 UNF	Housing thread for grease fitting
R1	24.5 mm	Axial position of the housing thread
Ra	45 °	Angular position of the housing thread
รูอัดจารบี
DN	6.5 mm	Diameter of head sphere of grease fitting
SWN	7 mm	Hexagonal key size for the grease fitting
GN	1/4-28 SAE-LT	Thread of the grease fitting
ตำแหน่งหมุดเดือย
J6	120.5 mm	Distance of dowel pins
J7	18 mm	Axial offset of dowel pins
N4	2 mm	Recommended diameter for dowel pins
น้ำหนัก	1.1 kg

ข้อมูลทางเทคนิค

• ระบบรูเตเปอร์ : การใช้รูเตเปอร์ช่วยให้สามารถตั้งค่าระยะห่างภายใน (Internal Clearance) ของลูกปืนได้อย่างแม่นยำโดยการปรับระยะการสวมเข้ากับเพลา
• ความสามารถในการรับแรง (Radial Load Capacity): ตลับลูกปืนแบบตลับวาย (Y-bearings) รูเตเปอร์มีความสามารถในการรับแรงกระแทกได้ดีกว่าแบบรูตรง
• ความเสถียรภายใต้ความเร็วรอบสูง: ด้วยการปรับระยะรุน (Clearance) ที่เหมาะสมผ่านรูเตเปอร์ ทำให้ลูกปืนสามารถทำงานได้ราบรื่นขึ้นแม้มีความร้อนสะสม
• โครงสร้างตัวเสื้อ: ดีไซน์ตัวเสื้อแบบแคบ (Narrow Base) ช่วยประหยัดพื้นที่ในการติดตั้ง แต่ยังคงรักษาความแข็งแรงโครงสร้างไว้ได้อย่างครบถ้วน

เอกสารข้อมูล

เสื้อตลับลูกปืนแบบหน้าแปลนรูปไข่ SKF FYTB 507 M Data Sheet
