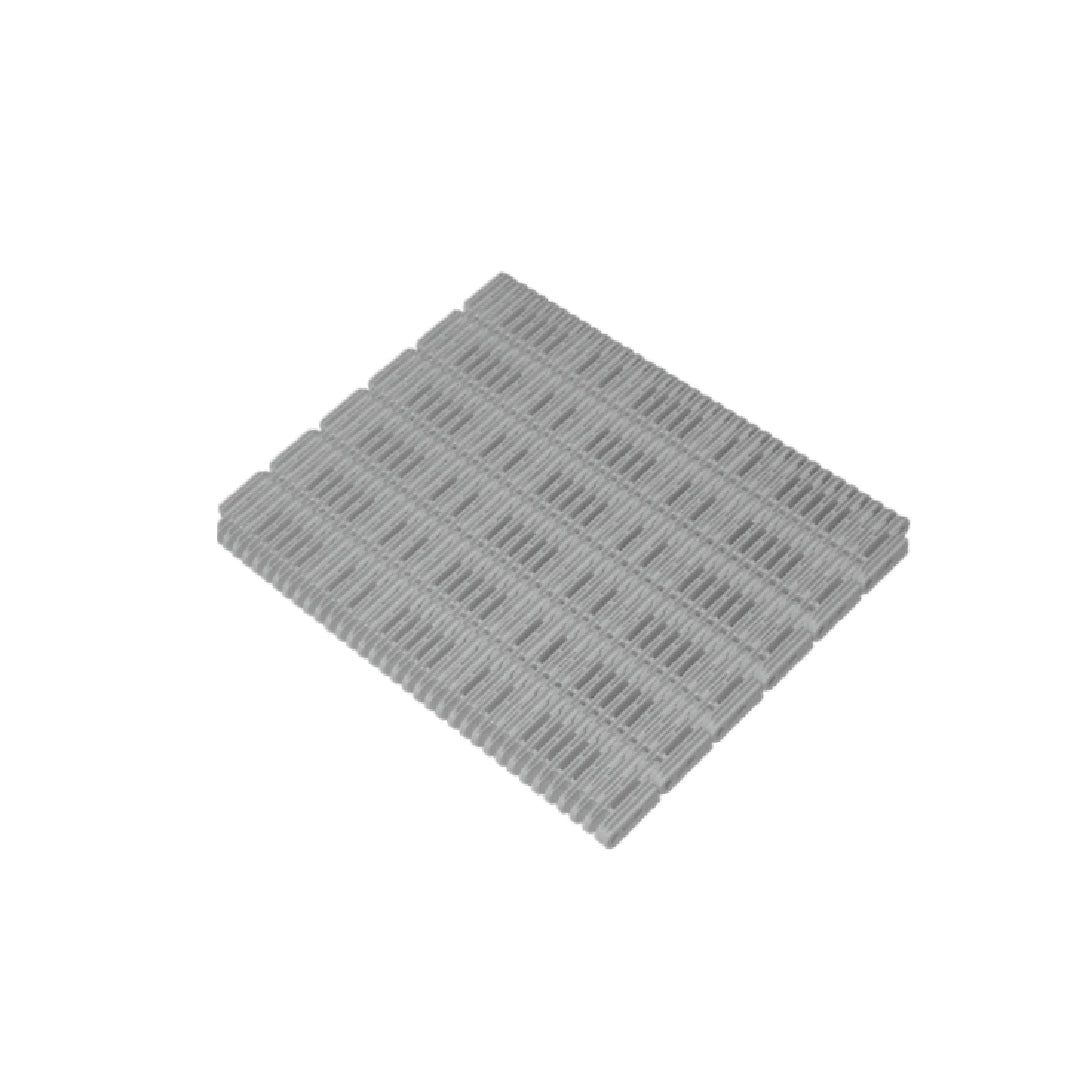

สายพานพลาสติก TSUBAKI Plastic Modular Chain WT5707-K WT5707-K54-HTW

สายพานพลาสติก TSUBAKI Plastic Modular Chain WT5707-K WT5707-K54-HTW

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

TSUBAKI

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
11,390.00 ฿
11,390.00 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด สายพานพลาสติก TSUBAKI Plastic Modular Chain WT5707-K WT5707-K54-HTW

สายพานพลาสติก TSUBAKI Plastic Modular Chain WT5707-K WT5707-K54-HTW สายพานลำเลียงพลาสติก WT5707-K Series เป็น สายพานลำเลียง ประเภท Straight Running/Raised-Rib Type (แบบวิ่งตรง/มีสันยก) รุ่น Wide Type ออกแบบมาสำหรับการจัดการวัสดุจำนวนมากได้อย่างมีประสิทธิภาพ ด้วยโครงสร้างที่เป็นเอกลักษณ์ของการผสมผสานระหว่างโมดูลกว้างและโมดูลแคบในการจัดเรียงแบบก่ออิฐ (brick-layered array) ทำให้ สายพานพลาสติกโมดูลาร์ รุ่นนี้มีความแข็งแรงเป็นพิเศษ สามารถรับน้ำหนักได้สูงสุดในกลุ่มสายพานแบบมีสันยก และเหมาะสำหรับการใช้งานร่วมกับระบบฉีดพ่นน้ำ รายละเอียดสินค้าดังต่อไปนี้

คุณสมบัติ

คุณสมบัติเด่น สายพานลำเลียงแบบโมดูลาร์พลาสติก WT5707-K Series

  • การจัดการวัสดุจำนวนมาก (Mass handling): สามารถจัดการวัสดุจำนวนมากได้เนื่องจากการออกแบบให้มีพื้นที่ผิวในการลำเลียงที่กว้าง ซึ่งเกิดจากการรวมกันของโมดูลกว้างและโมดูลแคบในการจัดเรียงแบบก่ออิฐ
  • เหมาะสำหรับระบบฉีดพ่นน้ำที่ต้องการการรับน้ำหนักสูง (Suitable for mass handling showering units due to the highest allowable load in raised-rib series): ออกแบบมาเป็นพิเศษให้สามารถรับน้ำหนักได้สูงสุดในกลุ่มสายพานแบบมีสันยก ทำให้เหมาะสำหรับการใช้งานร่วมกับระบบฉีดพ่นน้ำที่มีการลำเลียงวัสดุจำนวนมาก
  • น้ำหนักเบาและง่ายต่อการจัดการ (Lightweight and easy-handling): เนื่องจากสายพานทั้งหมดทำจากพลาสติก ทำให้มีน้ำหนักเบาและง่ายต่อการติดตั้งและบำรุงรักษา

Standard Chain

Standard Chain High-Function Chain
Material Standard Low friction/Wear resistant Advanced low friction/wear resistant Low friction Low friction Wear resistant High temperature Antibacterial/ Mold resistant Electrostatic preventive Middle friction Ultraviolet resistant
Material mark - B BL LFW LFG LFB ALF NILF WR HG HTW MWS SE MF UVR
Link color Gray Blue Sky blue White Green Brown Light blue Dark gray Dark green Navy blue White Cream Gray Yellow Light gray
Max. allowable load kN/m {kgf/m} 51 {5204} 35 {3571} 51 {5204} 38 {3851} 51 {5204}
Chain mass kg/m² 17.2 11.3 17.2
Max. allowable speed m/min With lube 50 50 50
No lube
Operating temperature range °C 0 to 80 0 to (65) 80 0 to 80 0 to (65) 80 0 to 80 0 to (65) 80 5 to 105 0 to (65) 80 0 to 80 -20 to (60)80
Pin material Polypropylene Polypropylene
Slide plug material Polypropylene Polypropylene
Slide plug color Blue Blue
Available △ △ △ △ △ ○ ○ △ △ △ △ △ △ △ △

หมายเหตุ

  • 1. “〇”: สินค้าสั่งทำ “△”: สินค้าสั่งทำ (RFQ) ไม่สามารถใช้ได้กับวัสดุโซ่ชนิดอื่นที่ไม่ได้ระบุไว้ในตารางวัสดุโซ่ด้านบน
  • 2. โหลดสูงสุดที่อนุญาตคือค่าที่ระบุสำหรับอุณหภูมิปกติ (20°C) เมื่อโหลดถูกนำไปใช้ทั่วพื้นผิวของโซ่ในทิศทางตามความกว้าง ค่าจะแตกต่างกันไปขึ้นอยู่กับเงื่อนไขการใช้งาน (อุณหภูมิ ความเร็ว ฯลฯ) โปรดดูแผนภาพโหลดของโซ่ โหลดสูงสุดที่อนุญาตที่แสดงในตารางวัสดุโซ่ด้านบน ระบุเป็นหน่วยความกว้างของโซ่ 1 ม. คำนวณโหลดสูงสุดที่อนุญาตของโซ่ที่จะตรวจสอบโดยคูณค่าสูงสุดต่อเมตรด้วยความกว้าง X
  • 3. อุณหภูมิการทำงานของ (ค่าในวงเล็บ) คือสำหรับสภาพเปียก 4. สีของปลั๊กสไลด์เปลี่ยนจากสีเหลืองเป็นสีน้ำเงินตั้งแต่เดือนธันวาคม 2556
  • 4. จำนวนลิงก์ต่อหน่วย (ความกว้างของโซ่): 40 (K18), 20 (K24 ถึง 36), 10 (มากกว่า K42)

High-Function Chain

Standard Chain High-Function Chain
Material Standard Low friction/Wear resistant Advanced low friction/wear resistant Low friction Low friction Wear resistant High temperature Antibacterial/ Mold resistant Electrostatic preventive Middle friction Ultraviolet resistant
Material mark - B BL LFW LFG LFB ALF NILF WR HG HTW MWS SE MF UVR
Link color Gray Blue Sky blue White Green Brown Light blue Dark gray Dark green Navy blue White Cream Gray Yellow Light gray
Max. allowable load kN/m {kgf/m} 51 {5204} 35 {3571} 51 {5204} 38 {3851} 51 {5204}
Chain mass kg/m² 17.2 11.3 17.2
Max. allowable speed m/min With lube 50 50 50
No lube
Operating temperature range °C 0 to 80 0 to (65) 80 0 to 80 0 to (65) 80 0 to 80 0 to (65) 80 5 to 105 0 to (65) 80 0 to 80 -20 to (60)80
Pin material Polypropylene Polypropylene
Slide plug material Polypropylene Polypropylene
Slide plug color Blue Blue
Available △ △ △ △ △ ○ ○ △ △ △ △ △ △ △ △

หมายเหตุ

  • 1. “〇”: สินค้าสั่งทำ “△”: สินค้าสั่งทำ (RFQ) ไม่สามารถใช้ได้กับวัสดุโซ่ชนิดอื่นที่ไม่ได้ระบุไว้ในตารางวัสดุโซ่ด้านบน
  • 2. โหลดสูงสุดที่อนุญาตคือค่าที่ระบุสำหรับอุณหภูมิปกติ (20°C) เมื่อโหลดถูกนำไปใช้ทั่วพื้นผิวของโซ่ในทิศทางตามความกว้าง ค่าจะแตกต่างกันไปขึ้นอยู่กับเงื่อนไขการใช้งาน (อุณหภูมิ ความเร็ว ฯลฯ) โปรดดูแผนภาพโหลดของโซ่ โหลดสูงสุดที่อนุญาตที่แสดงในตารางวัสดุโซ่ด้านบน ระบุเป็นหน่วยความกว้างของโซ่ 1 ม. คำนวณโหลดสูงสุดที่อนุญาตของโซ่ที่จะตรวจสอบโดยคูณค่าสูงสุดต่อเมตรด้วยความกว้าง X
  • 3. อุณหภูมิการทำงานของ (ค่าในวงเล็บ) คือสำหรับสภาพเปียก 4. สีของปลั๊กสไลด์เปลี่ยนจากสีเหลืองเป็นสีน้ำเงินตั้งแต่เดือนธันวาคม 2556
  • 4. จำนวนลิงก์ต่อหน่วย (ความกว้างของโซ่): 40 (K18), 20 (K24 ถึง 36), 10 (มากกว่า K42)

Tsubaki Model Table

Chain width X High temperature HTW Chain type
457.2 WT5707-K18-HTW
609.6 WT5707-K24-HTW
762.0 WT5707-K30-HTW
914.4 WT5707-K36-HTW
1066.8 WT5707-K42-HTW
1219.2 WT5707-K48-HTW
Chain width X High temperature HTW Chain type
1371.6 WT5707-K54-HTW
1524.0 WT5707-K60-HTW
1676.4 WT5707-K66-HTW
1828.8 WT5707-K72-HTW
1981.2 WT5707-K78-HTW
2133.6 WT5707-K84-HTW
Chain width X High temperature HTW Chain type
2286.0 WT5707-K90-HTW
2438.4 WT5707-K96-HTW
2590.8 WT5707-K102-HTW
2743.2 WT5707-K108-HTW
2895.6 WT5707-K114-HTW
3048.0 WT5707-K120-HTW

หมายเหตุ

  • 1. ความกว้างมาตรฐานที่กำหนดจะเพิ่มขึ้นทีละ 152.4 มม. (6 นิ้ว) ความกว้างที่กำหนดเองหรือความกว้างที่กว้างกว่า 3,048 มม. ติดต่อตัวแทน Tsubaki สำหรับข้อมูลเพิ่มเติม
  • 2. ความกว้างของโซ่ X คือความกว้างที่กำหนดและความกว้างจริงอยู่ที่ประมาณ -0.3% (ที่อุณหภูมิแวดล้อม 20°C) สำหรับซีรีส์ HTW ความกว้างจะขยายหรือหดตัวเนื่องจาก การเปลี่ยนแปลงอุณหภูมิ อัตราส่วนของทั้งการขยายและหดตัวที่จะได้รับผลกระทบจากอุณหภูมิแวดล้อมของโซ่มาตรฐานที่ระบุไว้ในตารางวัสดุโซ่ด้านบนคือ 0.00012/°C และ 0.00011/°C สำหรับซีรีส์ HTW ที่อุณหภูมิพื้นฐาน 20°C
