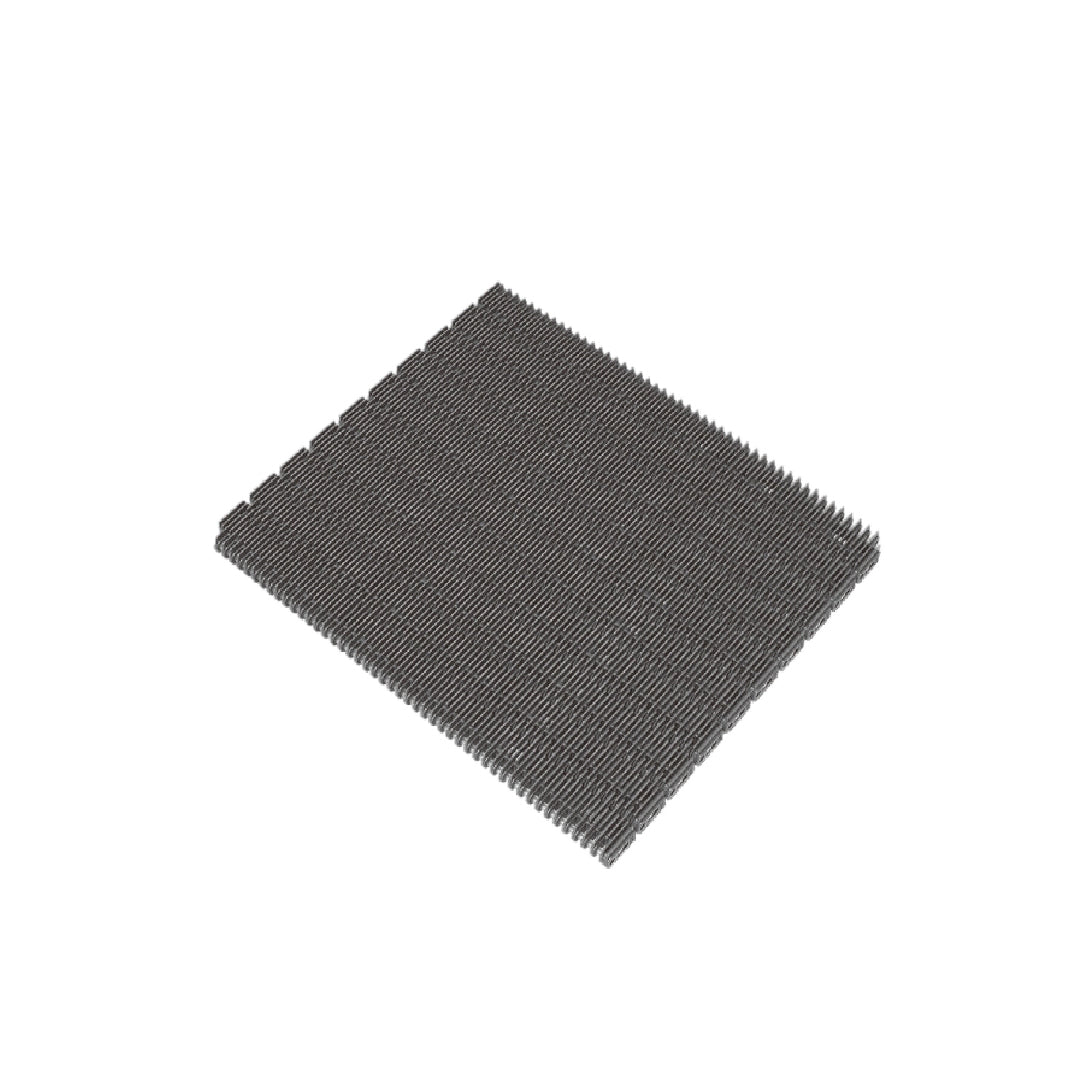

สายพานพลาสติก TSUBAKI Plastic Modular Chain WT3827-K WT3827-K78-LFB

สายพานพลาสติก TSUBAKI Plastic Modular Chain WT3827-K WT3827-K78-LFB

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

TSUBAKI

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
14,306.00 ฿
14,306.00 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด สายพานพลาสติก TSUBAKI Plastic Modular Chain WT3827-K WT3827-K78-LFB

สายพานพลาสติก TSUBAKI Plastic Modular Chain WT3827-K WT3827-K78-LFB สายพานลำเลียงพลาสติก WT3827-K Series เป็น สายพานลำเลียง ประเภท Straight Running/Raised-Rib Type (แบบวิ่งตรง/มีสันยก) รุ่น Wide Type ออกแบบมาสำหรับการจัดการวัสดุจำนวนมากได้อย่างมีประสิทธิภาพ ด้วยโครงสร้างที่เป็นเอกลักษณ์ของการผสมผสานระหว่างโมดูลกว้างและโมดูลแคบในการจัดเรียงแบบก่ออิฐ (brick-layered array) ทำให้ สายพานพลาสติกโมดูลาร์ รุ่นนี้มีความแข็งแรง ทนทานต่อน้ำ และเหมาะสำหรับการใช้งานร่วมกับชุดฉีดพ่นน้ำ รายละเอียดสินค้าดังต่อไปนี้

คุณสมบัติ

คุณสมบัติเด่น สายพานลำเลียงแบบโมดูลาร์พลาสติก WT3827-K Series

  • การจัดการวัสดุจำนวนมาก (Mass handling): สามารถจัดการวัสดุจำนวนมากได้เนื่องจากการออกแบบให้มีพื้นที่ผิวในการลำเลียงที่กว้าง ซึ่งเกิดจากการรวมกันของโมดูลกว้างและโมดูลแคบในการจัดเรียงแบบก่ออิฐ
  • เหมาะสำหรับชุดฉีดพ่นน้ำ (Suitable for showering units): ออกแบบมาเป็นพิเศษให้ทนทานต่อน้ำและสารเคมี ทำให้เหมาะสำหรับการใช้งานร่วมกับระบบฉีดพ่นน้ำในกระบวนการผลิตต่างๆ
  • น้ำหนักเบาและง่ายต่อการจัดการ (Lightweight and easy-handling): เนื่องจากสายพานทั้งหมดทำจากพลาสติก ทำให้มีน้ำหนักเบาและง่ายต่อการติดตั้งและบำรุงรักษา

Standard Chain

Standard Chain High-Function Chain
Material Standard Low friction/Wear resistant Advanced low friction/wear resistant Low friction Low friction Wear resistant High temperature Antibacterial/ Mold resistant Electrostatic preventive Middle friction Ultraviolet resistant
Material mark - B BL LFW LFG LFB ALF NILF WR HG HTW MWS SE MF UVR
Link color Gray Blue Sky blue White Green Brown Light blue Dark gray Dark green Navy blue White Cream Gray Yellow Light gray
Max. allowable load kN/m {kgf/m} 30.9 {3153} 15.6 {1592} 30.9 {3153} 22.9 {2333} 30.9 {3153}
Chain mass kg/m² 12.7 8.7 12.7
Max. allowable speed m/min With lube 50 50 50
No lube
Operating temperature range °C 0 to 80 0 to (65) 80 0 to 80 0 to (65) 80 0 to 80 0 to (65) 80 5 to 105 0 to (65) 80 0 to 80 -20 to (60)80
Pin material Polypropylene Polypropylene
Slide plug material Polypropylene Polypropylene
Slide plug color Blue Blue
Available △ △ △ △ △ ○ ○ △ △ △ △ △ △ △ △

หมายเหตุ

  • 1. “〇”: สินค้าสั่งทำ “△”: สินค้าสั่งทำ (RFQ) ไม่สามารถใช้ได้กับวัสดุโซ่ชนิดอื่นที่ไม่ได้ระบุไว้ในตารางวัสดุโซ่ด้านบน
  • 2. โหลดสูงสุดที่อนุญาตคือค่าที่ระบุสำหรับอุณหภูมิปกติ (20°C) เมื่อโหลดถูกนำไปใช้ทั่วพื้นผิวของโซ่ในทิศทางตามความกว้าง ค่าจะแตกต่างกันไปขึ้นอยู่กับเงื่อนไขการใช้งาน (อุณหภูมิ ความเร็ว ฯลฯ) โปรดดูแผนภาพโหลดของโซ่ โหลดสูงสุดที่อนุญาตที่แสดงในตารางวัสดุโซ่ด้านบน ระบุเป็นหน่วยความกว้างของโซ่ 1 ม. คำนวณโหลดสูงสุดที่อนุญาตของโซ่ที่จะตรวจสอบโดยคูณค่าสูงสุดต่อเมตรด้วยความกว้าง X
  • 3. อุณหภูมิการทำงานของ (ค่าในวงเล็บ) คือสำหรับสภาพเปียก 4. สีของปลั๊กสไลด์เปลี่ยนจากสีเหลืองเป็นสีน้ำเงินตั้งแต่เดือนธันวาคม 2556
  • 4. จำนวนข้อต่อต่อหน่วย (ความกว้างของโซ่): 80 (K18), 30 (K24 ถึง 48), 20 (มากกว่า K54)
  • 5. โซ่ที่มีความกว้าง 1,676.4 มม. (K66) ถึง 2,438.4 มม. (K96) ถือเป็น “△”: ผลิตภัณฑ์สั่งทำ (RFQ)

High-Function Chain

Standard Chain High-Function Chain
Material Standard Low friction/Wear resistant Advanced low friction/wear resistant Low friction Low friction Wear resistant High temperature Antibacterial/ Mold resistant Electrostatic preventive Middle friction Ultraviolet resistant
Material mark - B BL LFW LFG LFB ALF NILF WR HG HTW MWS SE MF UVR
Link color Gray Blue Sky blue White Green Brown Light blue Dark gray Dark green Navy blue White Cream Gray Yellow Light gray
Max. allowable load kN/m {kgf/m} 30.9 {3153} 15.6 {1592} 30.9 {3153} 22.9 {2333} 30.9 {3153}
Chain mass kg/m² 12.7 8.7 12.7
Max. allowable speed m/min With lube 50 50 50
No lube
Operating temperature range °C 0 to 80 0 to (65) 80 0 to 80 0 to (65) 80 0 to 80 0 to (65) 80 5 to 105 0 to (65) 80 0 to 80 -20 to (60)80
Pin material Polypropylene Polypropylene
Slide plug material Polypropylene Polypropylene
Slide plug color Blue Blue
Available △ △ △ △ △ ○ ○ △ △ △ △ △ △ △ △

หมายเหตุ

  • 1. “〇”: สินค้าสั่งทำ “△”: สินค้าสั่งทำ (RFQ) ไม่สามารถใช้ได้กับวัสดุโซ่ชนิดอื่นที่ไม่ได้ระบุไว้ในตารางวัสดุโซ่ด้านบน
  • 2. โหลดสูงสุดที่อนุญาตคือค่าที่ระบุสำหรับอุณหภูมิปกติ (20°C) เมื่อโหลดถูกนำไปใช้ทั่วพื้นผิวของโซ่ในทิศทางตามความกว้าง ค่าจะแตกต่างกันไปขึ้นอยู่กับเงื่อนไขการใช้งาน (อุณหภูมิ ความเร็ว ฯลฯ) โปรดดูแผนภาพโหลดของโซ่ โหลดสูงสุดที่อนุญาตที่แสดงในตารางวัสดุโซ่ด้านบน ระบุเป็นหน่วยความกว้างของโซ่ 1 ม. คำนวณโหลดสูงสุดที่อนุญาตของโซ่ที่จะตรวจสอบโดยคูณค่าสูงสุดต่อเมตรด้วยความกว้าง X
  • 3. อุณหภูมิการทำงานของ (ค่าในวงเล็บ) คือสำหรับสภาพเปียก 4. สีของปลั๊กสไลด์เปลี่ยนจากสีเหลืองเป็นสีน้ำเงินตั้งแต่เดือนธันวาคม 2556
  • 4. จำนวนข้อต่อต่อหน่วย (ความกว้างของโซ่): 80 (K18), 30 (K24 ถึง 48), 20 (มากกว่า K54)
  • 5. โซ่ที่มีความกว้าง 1,676.4 มม. (K66) ถึง 2,438.4 มม. (K96) ถือเป็น “△”: ผลิตภัณฑ์สั่งทำ (RFQ)

Tsubaki Model Table

Chain width X Low friction/Wear resistant LFB Chain type
457.2 WT3827-K18-LFB
609.6 WT3827-K24-LFB
762.0 WT3827-K30-LFB
914.4 WT3827-K36-LFB
1066.8 WT3827-K42-LFB
Chain width X Low friction/Wear resistant LFB Chain type
1219.2 WT3827-K48-LFB
1371.6 WT3827-K54-LFB
1524.0 WT3827-K60-LFB
1676.4 WT3827-K66-LFB
1828.8 WT3827-K72-LFB
Chain width X Low friction/Wear resistant LFB Chain type
1981.2 WT3827-K78-LFB
2133.6 WT3827-K84-LFB
2286.0 WT3827-K90-LFB
2438.4 WT3827-K96-LFB

หมายเหตุ

  • 1. ความกว้างมาตรฐานที่กำหนดจะเพิ่มขึ้นทีละ 152.4 มม. (6 นิ้ว) ความกว้างที่กำหนดเองหรือความกว้างที่กว้างกว่า 2,438.4 มม. ติดต่อตัวแทน Tsubaki สำหรับข้อมูลเพิ่มเติม
  • 2. ความกว้างของโซ่ X คือความกว้างที่กำหนดและความกว้างจริงของโซ่มาตรฐานที่ระบุไว้ในตารางวัสดุโซ่ด้านบนคือประมาณ -0.4% (ที่อุณหภูมิแวดล้อม 20°C) ความกว้างจะขยายหรือหดตัวเนื่องจากการเปลี่ยนแปลงของอุณหภูมิ อัตราส่วนของทั้งการขยายและหดตัวที่จะได้รับผลกระทบจากอุณหภูมิแวดล้อมของโซ่มาตรฐานที่ระบุไว้ในตารางวัสดุโซ่ด้านบนคือ 0.00012/°C และ 0.00011/°C สำหรับซีรีส์ HTW ที่อุณหภูมิพื้นฐาน 20°C

ข้อมูลจำเพราะ

เอกสารข้อมูล

สายพานพลาสติก TSUBAKI Plastic Modular Chain WT3827-K WT3827-K78-LFB Data Sheet
