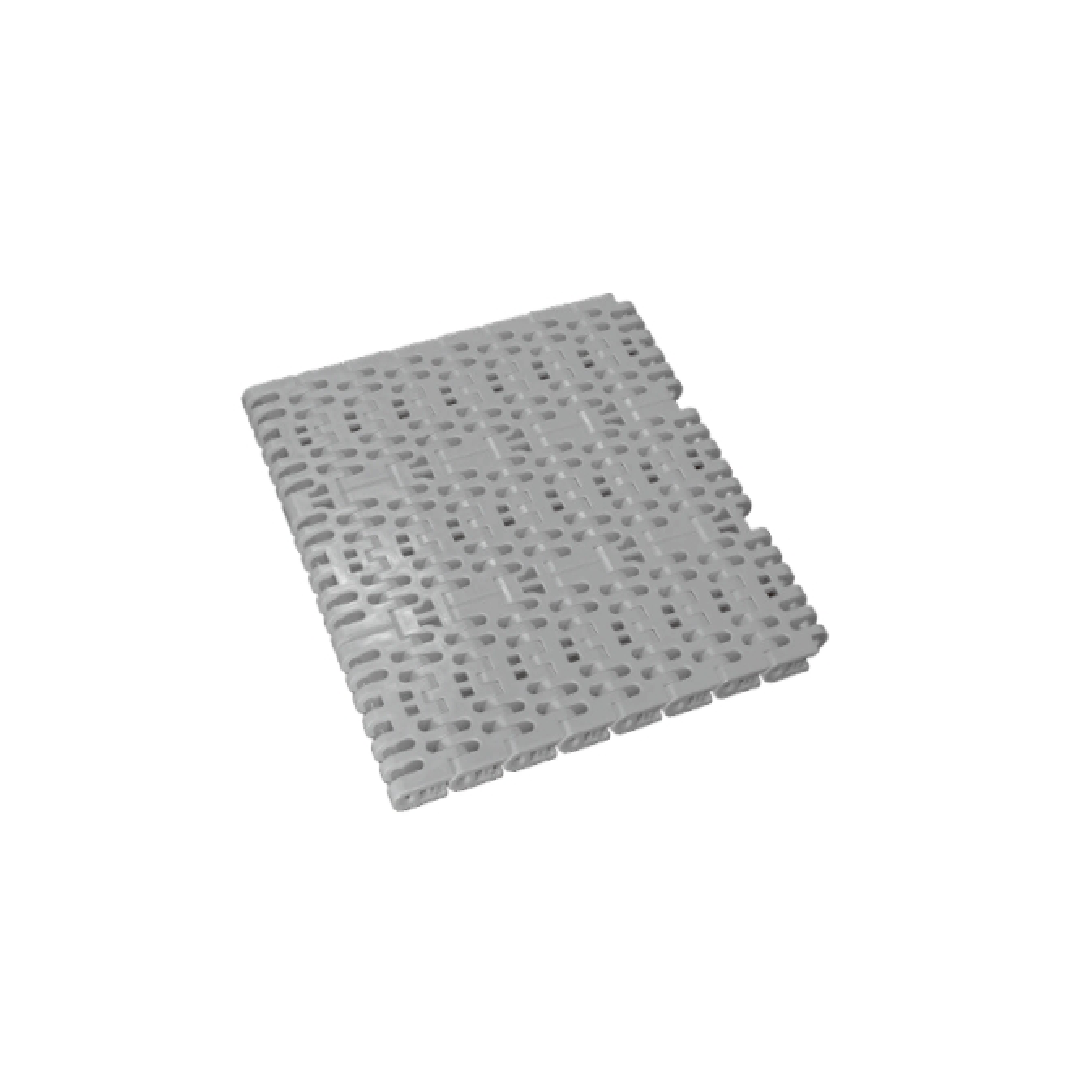

สายพานพลาสติก TSUBAKI Plastic Modular Chain WT2506-K WT2506-K63-HTW
สายพานพลาสติก TSUBAKI Plastic Modular Chain WT2506-K WT2506-K63-HTW
TSUBAKI
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
11,390.00 ฿
ราคาปกติ
ราคาโปรโมชัน
11,390.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด สายพานพลาสติก TSUBAKI Plastic Modular Chain WT2506-K WT2506-K63-HTW
สายพานพลาสติก TSUBAKI Plastic Modular Chain WT2506-K WT2506-K63-HTW สายพานลำเลียงพลาสติก WT2506-K Series เป็น สายพานลำเลียง ประเภท Straight Running (แบบวิ่งตรง) รุ่น Wide Type ออกแบบมาสำหรับการจัดการวัสดุจำนวนมากได้อย่างมีประสิทธิภาพ ด้วยโครงสร้างที่เป็นเอกลักษณ์ของการผสมผสานระหว่างโมดูลกว้างและโมดูลแคบในการจัดเรียงแบบก่ออิฐ (brick-layered array) ทำให้ สายพานพลาสติกโมดูลาร์ รุ่นนี้มีความแข็งแรงเป็นพิเศษและเหมาะสำหรับการใช้งานที่ต้องการความทนทานสูง รายละเอียดสินค้าดังต่อไปนี้
คุณสมบัติ
คุณสมบัติ
คุณสมบัติเด่น สายพานลำเลียงแบบโมดูลาร์พลาสติก WT2250FG Series
- การจัดการวัสดุจำนวนมาก (Mass handling): สามารถจัดการวัสดุจำนวนมากได้เนื่องจากการออกแบบให้มีพื้นที่ผิวในการลำเลียงที่กว้าง ซึ่งเกิดจากการรวมกันของโมดูลกว้างและโมดูลแคบในการจัดเรียงแบบก่ออิฐ
- พื้นผิวแบบมีรูพรุน (Perforated surface): พื้นผิวที่มีรูพรุนมีประสิทธิภาพในการระบายน้ำและน้ำมันหล่อลื่นส่วนเกินที่ตกค้าง และยังเหมาะสำหรับการใช้งานร่วมกับชุดฉีดพ่นน้ำ (showering units)
- ความแข็งแรงของโซ่ที่พัฒนาขึ้น (Improved strength of the chain): ความแข็งแรงของโซ่ได้รับการปรับปรุงให้ดีขึ้นเนื่องจากการเพิ่มจำนวนบานพับ (hinges) และข้อต่อของโมดูลที่หนาขึ้น
- ใช้งานร่วมกับสายพาน TOD ได้ (In combination with TOD chains): เมื่อใช้งานร่วมกับสายพาน TOD จะไม่จำเป็นต้องใช้ Dead Plates และสามารถถ่ายโอนผลิตภัณฑ์ระหว่างสายพานที่มีจำนวนผลิตภัณฑ์คงค้างน้อยลงได้
- น้ำหนักเบาและง่ายต่อการจัดการ (Lightweight and easy-handling): เนื่องจากสายพานทั้งหมดทำจากพลาสติก ทำให้มีน้ำหนักเบาและง่ายต่อการติดตั้งและบำรุงรักษา
Standard Chain
Standard Chain
| High-Function Chain | ||
|---|---|---|
| Material | High temperature | |
| Material mark | HTW | |
| Link color | White | |
| Max. allowable load kN/m {kgf/m} | 26.2 {2675} | |
| Chain mass kg/m² | 8.1 | |
| Max. allowable speed m/min | With lube | 50 |
| No lube | ||
| Operating temperature range °C | 5 to 105 | |
| Pin material | Polypropylene | |
| Snap attachment material | Polypropylene | |
| Snap attachment color | Blue | |
| Available | △ | |
High-Function Chain
High-Function Chain
| High-Function Chain | ||
|---|---|---|
| Material | High temperature | |
| Material mark | HTW | |
| Link color | White | |
| Max. allowable load kN/m {kgf/m} | 26.2 {2675} | |
| Chain mass kg/m² | 8.1 | |
| Max. allowable speed m/min | With lube | 50 |
| No lube | ||
| Operating temperature range °C | 5 to 105 | |
| Pin material | Polypropylene | |
| Snap attachment material | Polypropylene | |
| Snap attachment color | Blue | |
| Available | △ | |
หมายเหตุ
- 1. “△”: ผลิตภัณฑ์สั่งทำ (RFQ) ไม่สามารถใช้ได้กับวัสดุโซ่ชนิดอื่นที่ไม่ได้ระบุไว้ในตารางวัสดุโซ่ทางด้านซ้าย
- 2. โหลดสูงสุดที่อนุญาตระบุค่าที่กำหนดไว้สำหรับอุณหภูมิปกติ (20°C) เมื่อโหลดถูก ใช้อย่างสม่ำเสมอบนพื้นผิวทั้งหมดของโซ่ในทิศทางตามความกว้าง ค่าจะแตกต่างกันไปขึ้นอยู่กับ เงื่อนไขการใช้งาน (อุณหภูมิ ความเร็ว ฯลฯ) โปรดดูแผนภาพโหลดของโซ่ โหลดสูงสุดที่อนุญาตซึ่งแสดงในตารางวัสดุโซ่ทางด้านซ้าย ระบุเป็นหน่วยความกว้างของโซ่ 1 ม. คำนวณ น้ำหนักสูงสุดที่อนุญาตของโซ่ที่จะตรวจสอบโดยคูณค่าสูงสุดต่อเมตรด้วยความกว้าง X
- 3. สีของปลั๊กสไลด์เปลี่ยนจากสีเหลืองเป็นสีน้ำเงินตั้งแต่เดือนธันวาคม 2013
- 4. จำนวนข้อต่อต่อหน่วย (ความกว้างของโซ่): 160 (K09 ถึง 18), 100 (K21 ถึง 27), 70 (K30 ถึง 36), 50 (K39 ถึง 48), 40 (มากกว่า K51)
Tsubaki Model Table
Tsubaki Model Table
| Chain width X | High temperature HTW Chain type | Chain width X | High temperature HTW Chain type | Chain width X | High temperature HTW Chain type | Chain width X | High temperature HTW Chain type |
|---|---|---|---|---|---|---|---|
| 76.2 | WT2506-K03-HTW | 838.2 | WT2506-K33-HTW | 1600.2 | WT2506-K63-HTW | 2362.2 | WT2506-K93-HTW |
| 152.4 | WT2506-K06-HTW | 914.4 | WT2506-K36-HTW | 1676.4 | WT2506-K66-HTW | 2438.4 | WT2506-K96-HTW |
| 228.6 | WT2506-K09-HTW | 990.6 | WT2506-K39-HTW | 1752.6 | WT2506-K69-HTW | 2514.6 | WT2506-K99-HTW |
| 304.8 | WT2506-K12-HTW | 1066.8 | WT2506-K42-HTW | 1828.8 | WT2506-K72-HTW | 2590.8 | WT2506-K102-HTW |
| 381.0 | WT2506-K15-HTW | 1143.0 | WT2506-K45-HTW | 1905.0 | WT2506-K75-HTW | 2667.0 | WT2506-K105-HTW |
| 457.2 | WT2506-K18-HTW | 1219.2 | WT2506-K48-HTW | 1981.2 | WT2506-K78-HTW | 2743.2 | WT2506-K108-HTW |
| 533.4 | WT2506-K21-HTW | 1295.4 | WT2506-K51-HTW | 2057.4 | WT2506-K81-HTW | 2819.4 | WT2506-K111-HTW |
| 609.6 | WT2506-K24-HTW | 1371.6 | WT2506-K54-HTW | 2133.6 | WT2506-K84-HTW | 2895.6 | WT2506-K114-HTW |
| 685.8 | WT2506-K27-HTW | 1447.8 | WT2506-K57-HTW | 2209.8 | WT2506-K87-HTW | 2971.8 | WT2506-K117-HTW |
| 762.0 | WT2506-K30-HTW | 1524.0 | WT2506-K60-HTW | 2286.0 | WT2506-K90-HTW | 3048.0 | WT2506-K120-HTW |
หมายเหตุ
- 1. ความกว้างมาตรฐานที่กำหนดจะเพิ่มขึ้นทีละ 3 นิ้ว (76.2 มม.) ความกว้างที่กำหนดเองหรือความกว้างที่กว้างกว่า 3,048 มม. ติดต่อตัวแทน Tsubaki สำหรับข้อมูลเพิ่มเติม
- 2. ความกว้างของโซ่ X คือความกว้างที่กำหนดและความกว้างจริงคือประมาณ -0.6% (ที่อุณหภูมิแวดล้อม 20°C) สำหรับซีรีส์ HTW ความกว้างจะขยายหรือหดตัวเนื่องจาก การเปลี่ยนแปลงอุณหภูมิ อัตราส่วนของทั้งการขยายและหดตัวที่จะได้รับผลกระทบจากอุณหภูมิแวดล้อมของซีรีส์ HTW คือ 0.00011/°C ที่ 20°C
