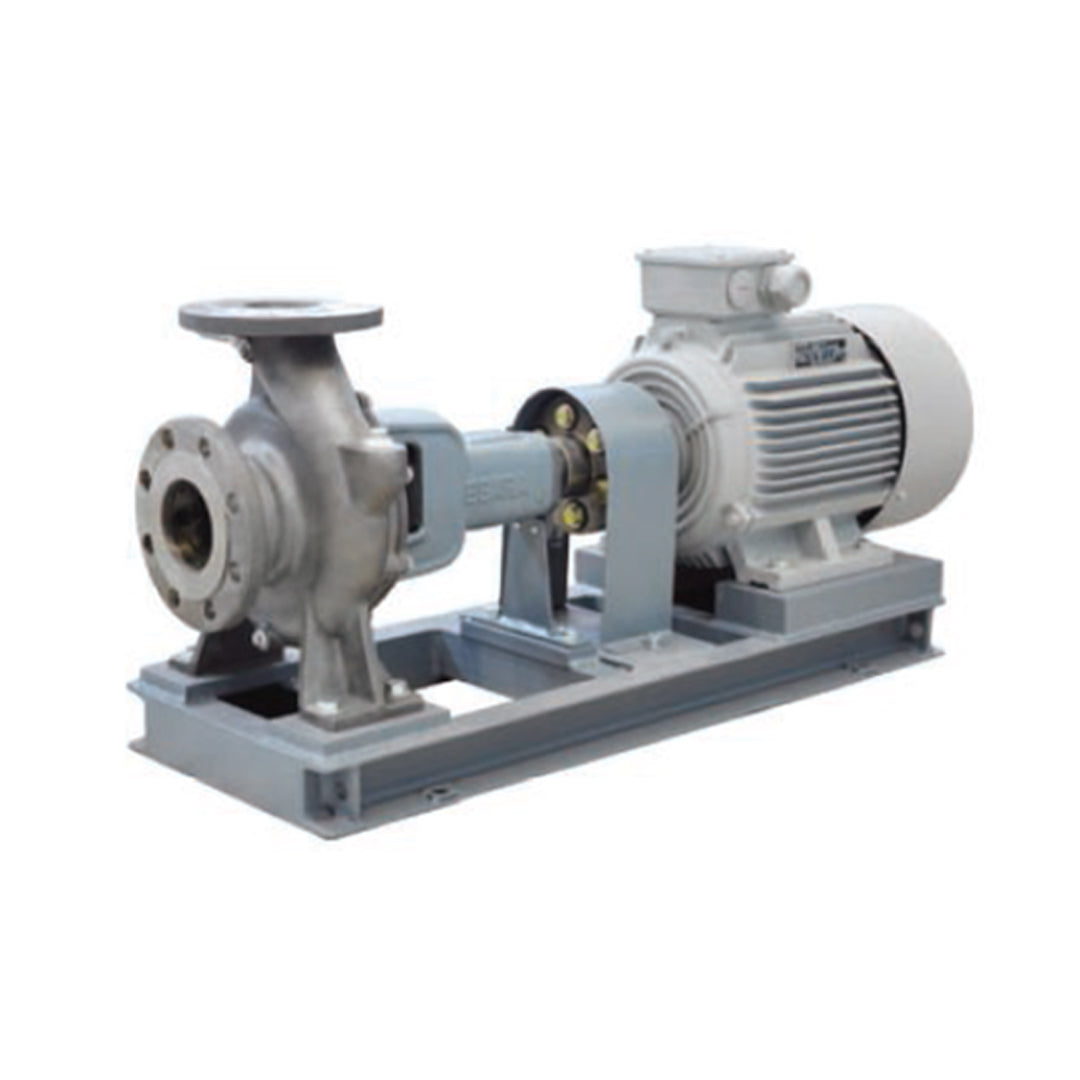

ปั๊มหอยโข่งตัวเรือนสแตนเลส (มาตรฐาน JIS) End Suction Centrifugal Pumps In Stainless Steel Ebara code 200X150FSS4LC

ปั๊มน้ำหอยโข่งสแตนเลส EBARA รุ่น FSSC เป็นปั๊มแบบ End Suction Volute Pump ที่ผลิตจากสแตนเลสสตีลเกรด SCS13 (เทียบเท่า SUS304) ทั้งตัวเรือนและใบพัด ออกแบบมาเพื่อรองรับงานหนักในอุตสาหกรรมต่างๆ เช่น อุตสาหกรรมเคมี โรงกลั่นน้ำมัน โรงงานปิโตรเคมี และระบบจ่ายน้ำทั่วไป โดดเด่นด้วยความทนทานต่อการกัดกร่อนและโครงสร้างที่แข็งแรง มั่นคง รองรับแรงดันใช้งานได้สูง

คุณสมบัติ

• บำรุงรักษาง่าย (Easy Maintenance): ด้วยระบบ BPO (Back Pull Out) ทำให้สามารถถอดชุดชิ้นส่วนหมุน (Rotating elements) ออกมาซ่อมบำรุงได้โดยไม่ต้องถอดท่อดูดและท่อส่ง
• โครงสร้างมั่นคง: ออกแบบท่อส่งให้อยู่กึ่งกลางด้านบน (Top centerline discharge) และมีขาตั้งใต้ตัวเรือนปั๊ม (Foot support under casing) ช่วยให้ทนทานต่อการเยื้องศูนย์และการบิดตัวจากน้ำหนักท่อ
• วัสดุสแตนเลส: ตัวเรือนและใบพัดผลิตจากสแตนเลส SCS13 ซึ่งทนทานต่อสนิมและการกัดกร่อนได้ดี

ข้อมูลจำเพาะ

• ประเภทของเหลว: น้ำสะอาด, น้ำอุตสาหกรรม, น้ำแม่น้ำ
• อุณหภูมิของเหลว: 0 ถึง 80 องศาเซลเซียส (สามารถรองรับได้ถึง 100 องศาเซลเซียส)
• แรงดันใช้งานสูงสุด (Max Working Pressure): 16 bar (1.6 MPa)
• แรงดันทดสอบ (Hydrostatic Test Pressure): 24 bar (2.4 MPa)
• หน้าแปลน (Flange): JIS 16K RF (ทั้งด้านดูดและด้านส่ง)
• วัสดุตัวเรือน (Casing): สแตนเลส SCS13
• วัสดุใบพัด (Impeller): สแตนเลส SCS13 (แบบปิด - Enclosed)
• วัสดุเพลา (Shaft): สแตนเลส SUS304
• ซีลกันรั่ว: Mechanical Seal

Model	Output	Size		Pump				Motor						Common Base										Total size
	kW	SA	DA	A	B	D	Wt kg	Frame	MR	MA	Hm	Z-K	Wt kg	BC	BJ	BL	BM	BM1	BN	BY	BW	N-Fd	Wt kg	t	L	Wt kg
200X150FSS4LC	90	200	150	164	670	450	336	280M	539.5	487.5	413	2-M63X1.5	610	465	155	1650	1110	-	270	590	630	4-Φ24	183	4	1865	1185
200X150FSS4NC	110	200	150	184	670	560	488	315S	589	554	482	2-M63X1.5	750	515	185	1820	1220	-	300	680	720	4-Φ24	183	4	2001	1492
200X150FSS4NC	132	200	150	184	670	560	488	315M	614.5	708.5	482	2-M63X1.5	875	515	185	1820	1220	-	300	680	720	4-Φ24	183	4	2181	1623
200X150FSS4NC	160	200	150	184	670	560	488	315L	640	683	482	2-M63X1.5	960	515	185	1820	1220	-	300	680	720	4-Φ24	183	4	2181	1713
250X200FSS4LC	90	250	200	180	670	560	505	280M	539.5	487.5	413	2-M63X1.5	610	525	105	1710	1150	-	280	650	690	4-Φ24	154	4	1881	1332
250X200FSS4LC	110	250	200	180	670	560	505	315S	589	554	482	2-M63X1.5	750	525	125	1880	1280	-	300	680	720	4-Φ24	191	4	1997	1518
250X200FSS4LC	132	250	200	180	670	560	505	315M	614.5	708.5	482	2-M63X1.5	875	525	125	1880	1280	-	300	680	720	4-Φ24	191	4	2177	1650
250X200FSS4LC	160	250	200	180	670	560	505	315L	640	683	482	2-M63X1.5	960	525	125	1880	1280	-	300	680	720	4-Φ24	191	4	2177	1739
250X200FSS4NC	200	250	200	200	820	630	642	315L	640	683	482	2-M63X1.5	1080	585	155	2030	1370	685	330	680	720	6-Φ24	212	4	2347	2031
250X200FSS4NC	250	250	200	200	820	630	642	355M	704	816	655	2-M72X1.5	1680	625	185	2120	1400	700	360	780	830	6-Φ28	275	4	2544	2727
250X200FSS4NC	315	250	200	200	820	630	642	355L	739	781	655	2-M72X1.5	1900	625	185	2120	1400	700	360	780	830	6-Φ28	275	4	2544	2958

ข้อมูลทางเทคนิค

• ระบบไฟฟ้ามอเตอร์: 3 เฟส (380V / 400V / 415V), 50Hz
• ชนิดมอเตอร์: แบบปิดระบายความร้อนด้วยพัดลม (TEFC)
• ความเร็วรอบ: 2 Poles: ประมาณ 2900 - 3000 รอบต่อนาที
• ความเร็วรอบ: 4 Poles: ประมาณ 1450 - 1500 รอบต่อนาที
• ตลับลูกปืน (Bearing): Ball Bearing แบบหล่อลื่นด้วยน้ำมัน (Oil lubrication)
• มาตรฐานการป้องกัน: IP 55 (สำหรับการติดตั้งภายในและภายนอกอาคาร)
• ระดับฉนวน: Class F
