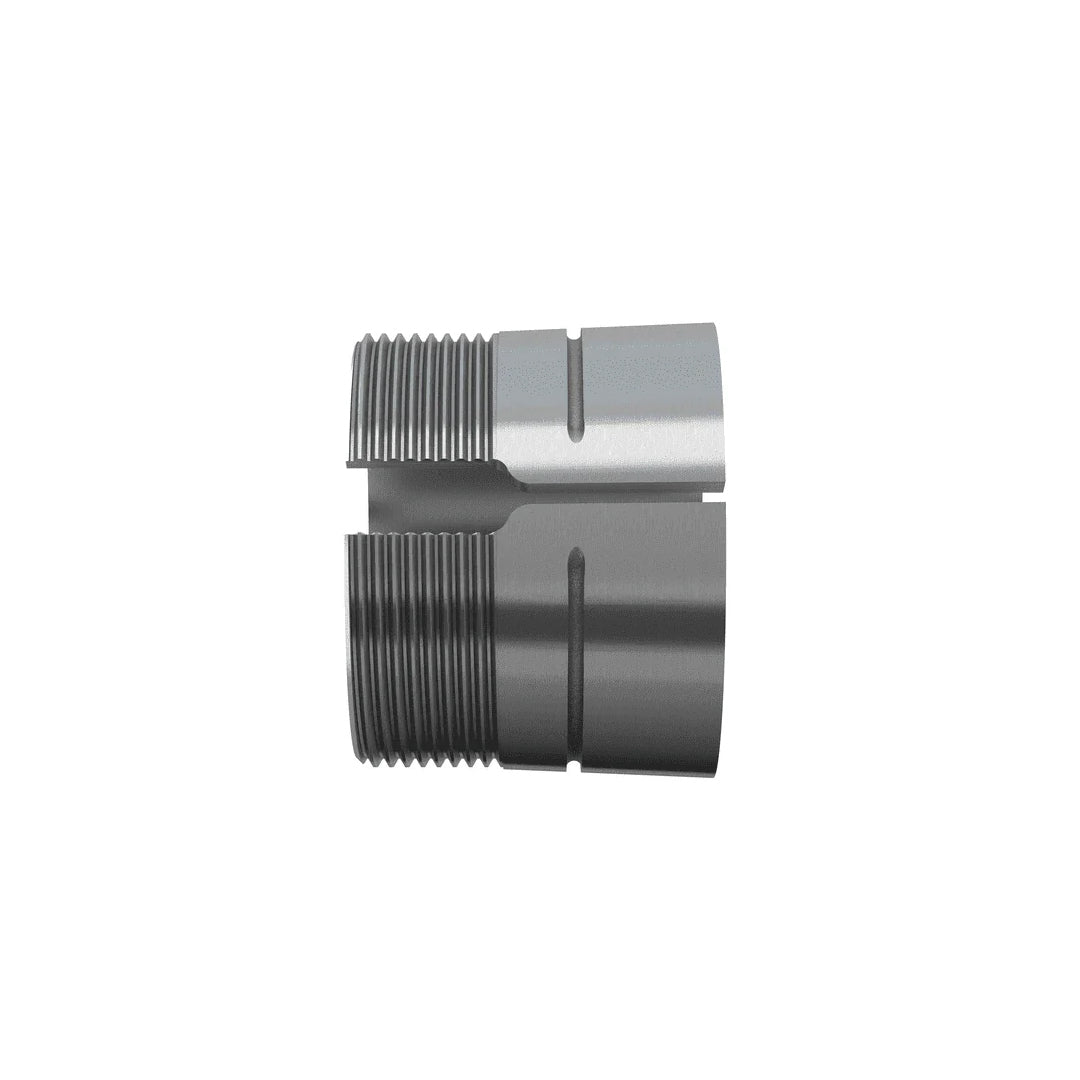

ปลอกปรับขนาดเพลา SKF H 320

ปลอกปรับขนาดเพลา SKF H 320 ตอบโจทย์งานอุตสาหกรรมหนักด้วยปลอกปรับขนาดเพลา SKF H 320 ชิ้นส่วนตัวกลางที่ขาดไม่ได้สำหรับการประกอบตลับลูกปืนรูเรียว แบรนด์ SKF ได้รับการยกย่องว่ามีมาตรฐานการควบคุมคุณภาพที่เข้มงวดที่สุด ปลอกรัดเพลารุ่นนี้จึงทนทานต่อแรงบิด แรงดึง และแรงกระแทกมหาศาลได้อย่างดีเยี่ยม หน้าที่หลักคือการสร้างแรงเสียดทานที่พอเหมาะเพื่อล็อคตำแหน่งของตลับลูกปืนบนเพลาเรียบโดยไม่ต้องสร้างเครื่องหมายหรือบ่ารับ ช่วยลดกระบวนการกลึงแต่งที่ใช้ต้นทุนสูง การเลือกใช้ H 320 จาก SKF เป็นการรับประกันว่าคุณจะได้ชิ้นงานที่มีพิกัดความเผื่อ (Tolerance) ตรงตามคู่มือวิศวกรรมเป๊ะๆ ช่วยยืดอายุรอบการซ่อมบำรุงให้ยาวนานขึ้นอย่างเห็นได้ชัด

คุณสมบัติ

• รูใน 30 มิล , เซ็นเตอร์รู 82.5 มิล
• ทำจาก Stainless Steel
• ใช้ในอุตสาหกรรมอาหาร

ข้อมูลจำเพาะ

ปลอกปรับขนาดเพลา SKF H 320

• การจัดการความเค้นแนวขอบ (Edge Stress Management): ขอบของปลอกถูกลบมุมมาอย่างดีเพื่อหลีกเลี่ยงการสร้างรอยบาก (Notch effect) บนเพลา ซึ่งเป็นสาเหตุของความล้าของเพลา
• บทพิสูจน์คุณภาพระดับโลก (World-Class Quality Assurance): ทุกชิ้นส่วนผ่านการตรวจสอบด้วยเลเซอร์เพื่อให้มั่นใจว่ามิติและองศาเป็นไปตามสเปกวิศวกรรมขั้นสุด

Principal dimensions			Abutment and fillet dimensions			Mass	Designations
d	D	B	da max.	db min.	Ba min.	Bearing + sleeve	Bearing1)	Sleeve2)
mm			mm			kg	-
45	90	20	62	53	6	0,77	► 1210 EKTN9	H 210
	90	23	58	55	10	0,84	2210 E-2RS1KTN9	H 310 E
	90	23	61	55	10	0,87	2210 EKTN9	H 310
	110	27	70	55	6	1,45	1310 EKTN9	H 310
	110	40	62,5	56	6	2	2310 E-2RS1KTN9	H 2310
	110	40	65	56	6	1,9	► 2310 K	H 2310
50	100	21	70	60	7	0,99	► 1211 EKTN9	H 211
	100	25	65,5	60	11	1,1	2211 E-2RS1KTN9	H 311 E
	100	25	67	60	11	1,15	2211 EKTN9	H 311
	120	29	77	60	7	1,9	1311 EKTN9	H 311
	120	43	72	61	7	2,4	► 2311 K	H 2311
55	110	22	78	64	7	1,2	► 1212 EKTN9	H 212
	110	28	73	65	9	1,4	2212 E-2RS1KTN9	H 312 E
	110	28	74	65	9	1,45	2212 EKTN9	H 312
	130	31	87	65	7	2,15	1312 EKTN9	H 312
	130	46	76	66	7	2,95	► 2312 K	H 2312
60	120	23	85	70	7	1,45	► 1213 EKTN9	H 213
	120	31	79	70	7	1,75	► 2213 E-2RS1KTN9	H 313 E
	120	31	80	70	9	1,8	2213 EKTN9	H 313
	140	33	98	70	7	2,85	1313 EKTN9	H 313
	140	48	85	72	7	3,6	► 2313 K	H 2313
65	130	25	93	80	7	2	► 1215 K	H 215
	130	31	93	80	13	2,3	2215 EKTN9	H 315
	160	37	104	80	7	4,2	1315 K	H 315
	160	55	97	82	7	5,55	► 2315 K	H 2315
70	140	26	101	85	7	2,4	► 1216 K	H 216
	140	33	99	85	13	2,85	2216 EKTN9	H 316
	170	39	109	85	7	5	1316 K	H 316
	170	58	104	88	7	7,1	► 2316 K	H 2316
75	150	28	107	90	8	2,95	► 1217 K	H 217
	150	36	105	91	13	3,3	2217 K	H 317
	180	41	117	91	8	6	1317 K	H 317
80	160	30	112	95	8	3,5	► 1218 K	H 218
	160	40	112	96	11	5,5	2218 K	H 318
	190	43	122	96	8	6,9	1318 K	H 318
	190	64	115	100	8	9,8	2318 K	H 2318
85	170	32	120	100	8	4,25	► 1219 K	H 219
	170	43	118	102	10	5,3	2219 K	H 319
	200	45	127	102	8	7,9	1319 K	H 319
	200	67	128	105	8	11,5	2319 KM	H 2319
90	180	34	127	106	8	5	► 1220 K	H 220
	180	46	124	108	9	6,4	2220 K	H 320
	215	47	136	108	8	9,65	1320 K	H 320
	215	73	130	110	8	14	2320 K	H 2320

ข้อมูลทางเทคนิค

• พิกัดการถ่ายโอนโหลดเครื่องจักรยักษ์ (Mega-Machine Load Transfer): สำหรับตลับลูกปืนขนาดใหญ่ ปลอกทำหน้าที่เสมือนรากฐาน ถ่ายเทโหลดกระแทก (Shock loads) หลักสิบตันลงสู่แกนเพลาอย่างปลอดภัย
• วิศวกรรมการขจัดช่องว่างอุณหพลศาสตร์ (Thermodynamic Clearance Elimination): เมื่อดันลูกปืนขึ้นปลอก ปลอกจะชดเชยการขยายตัวทางความร้อนด้วยหน้าสัมผัส Taper ที่แม่นยำ
• ความสมบูรณ์แบบของการกระจายแรงขัน (Drive-Up Force Distribution): เกลียวขนาดใหญ่ออกแบบมารองรับการอัดด้วย SKF Hydraulic Nut โดยกระจายแรงดันทุกลูกเกลียวอย่างสมมาตร
• การป้องกันการสึกกร่อนระดับพื้นผิว (Surface Fretting Prevention): รัดเพลาได้แนบสนิท 100% ขจัดการเคลื่อนไหวระดับไมครอน (Micro-movements) ที่เป็นสาเหตุของสนิมแดง (Fretting corrosion)

เอกสารข้อมูล

ปลอกปรับขนาดเพลา SKF H 320 Data Sheet
