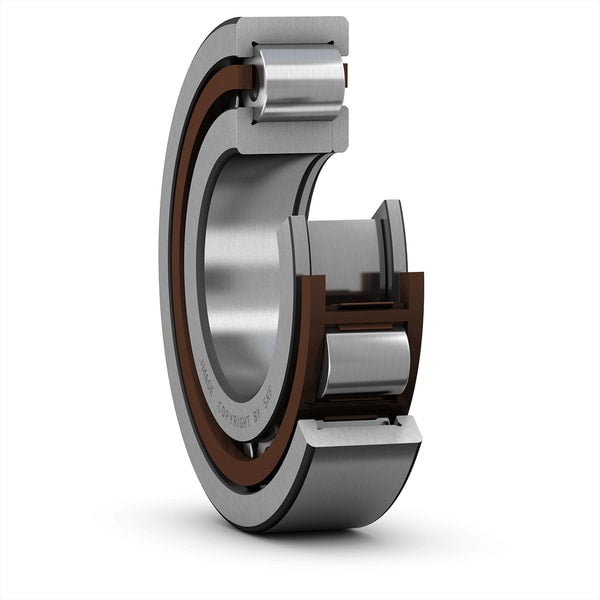

ตลับลูกปืน SKF NUP 211 ECP

ตลับลูกปืน SKF NUP 211 ECP สร้างสมดุลการรับแรงรุนสองทิศทางด้วยตลับลูกปืน SKF NUP 211 ECP โซลูชั่นเพื่อการล็อคตำแหน่งเพลาจากแบรนด์ SKF ที่ทั่วโลกให้การยอมรับ โครงสร้าง NUP พร้อมแหวนหน้าแปลนแยกช่วยให้การติดตั้งตลับลูกปืนทำได้ง่ายและสามารถรับแรงรุนตามแนวแกนได้ทั้งสองฝั่ง ไม่ต้องพึ่งพาตลับลูกปืนชนิดอื่นมาประคอง รังโพลีเอไมด์ ECP ช่วยลดน้ำหนักและช่วยอุ้มสารหล่อลื่นได้อย่างมีประสิทธิภาพ การทำความเข้าใจข้อได้เปรียบของการรวมหน้าที่รับโหลดรัศมีหนักๆ และการระบุพิกัดเพลาไว้ในตลับลูกปืนเพียงตัวเดียว ถือเป็นความชาญฉลาดทางวิศวกรรมที่ลดความซับซ้อนของระบบส่งกำลัง

คุณสมบัติ

• ความสามารถในการรองรับแรงรัศมีสูง
• แรงเสียดทานต่ำ
• อายุการใช้งานยาวนาน
• รองรับการเคลื่อนที่ตามแนวแกนในทั้งสองทิศทาง
• การออกแบบที่สามารถแยกชิ้นส่วนได้

ข้อมูลจำเพาะ

• ความกว้างพิเศษ: ช่วยเพิ่มความสามารถในการรับแรงแกนสองทิศทางให้ดียิ่งขึ้น
• การออกแบบเพื่อความปลอดภัย: ช่วยให้ระบบเครื่องจักรมีความมั่นคงสูงแม้เกิดแรงกระชาก
• อายุการใช้งาน: ลดความเสี่ยงจากการพังเสียหายของรังลูกปืน

d	d1 ≈	D1 ≈	F, E	r1,2 min.	r3,4 min.	s max.	da min.	da max.	db, Da min.	Da max.	ra max.	rb max.	Calculation factor kr	Angle ring Designation	Mass	B1	B2
45 cont.	64,4	83,2	58,5	1,5	1,5	3,2	54	-	67	91,4	1,5	-	0,15	-	-	-	-
-	-	83,2	58,5	1,5	1,5	3,2	54	56	60	91,4	1,5	1,5	0,25	-	-	-	-
-	64,4	83,2	58,5	1,5	1,5	3,2	54	56	67	91,4	1,5	-	0,25	-	-	-	-
-	64,4	83,2	58,5	1,5	1,5	-	54	-	67	91,4	1,5	-	0,25	-	-	-	-
-	71,8	93,4	64,5	2	2	2,5	58	62	75	108	2	-	0,15	HJ 409	0,18	8	13,5
-	-	93,4	64,5	2	2	2,5	58	62	66	108	2	2	0,15	HJ 409	0,18	8	13,5
50	-	70,5	57,5	1	0,6	1	57	56	59	74,6	1	0,6	0,1	-	-	-	-
-	77,4	77,4	59,5	1,1	1,1	1,5	57	57,5	61	82,4	1	1	0,15	HJ 210 EC	0,058	5	9
-	64	81,5	59,5	1,1	1,1	1,5	57	79	83	84	1	1	0,12	-	-	-	-
-	64	77,4	59,5	1,1	1,1	1,5	57	57,5	66	82,4	1	-	0,15	-	-	-	-
-	64	77,4	59,5	1,1	1,1	-	57	-	66	82,4	1	-	0,15	-	-	-	-
-	-	77,4	59,5	1,1	1,1	1,5	57	57,5	61	82,4	1	1	0,2	-	-	-	-
-	64	77,4	59,5	1,1	1,1	1,5	57	57,5	66	82,4	1	-	0,2	-	-	-	-
-	64	77,4	59,5	1,1	1,1	-	57	-	66	82,4	1	-	0,2	-	-	-	-
-	71,2	-	97	2	2	1,9	60	95	99	101	2	2	0,12	-	-	-	-
-	-	91,4	65	2	2	1,9	60	63	67	99,6	2	2	0,15	HJ 310 EC	0,15	8	13
-	71,2	91,4	65	2	2	1,9	60	63	73	99,6	2	-	0,15	HJ 310 EC	0,15	8	13
-	71,2	91,4	65	2	2	-	60	63	73	99,6	2	-	0,15	-	-	-	-
-	71,2	91,4	65	2	2	3,4	60	63	73	99,6	2	-	0,25	-	-	-	-
-	-	91,4	65	2	2	3,4	60	63	67	99,6	2	2	0,25	-	-	-	-
-	71,2	91,4	65	2	2	-	60	-	73	99,6	2	-	0,25	-	-	-	-
-	-	101,6	70,8	2,1	2,1	2,6	64	68	73	116	2	2	0,15	HJ 410	0,15	9	14,5
-	78,8	101,6	70,8	2,1	2,1	2,6	64	68	81	116	2	-	0,15	HJ 410	0,15	9	14,5
55	-	79	64,5	1,1	1	0,5	59,7	63	66	83	1	1	0,1	-	-	-	-
-	68	79	64,5	1,1	1	0,5	60	63	70	83	2	1	0,1	-	-	-	-
-	70,8	-	90	1,5	1,1	1	63	88	92	93	1,5	1	0,12	-	-	-	-
-	-	85,6	66	1,5	1,1	1	62	64	68	91,4	1,5	1	0,15	HJ 211 EC	0,083	6	9,5
-	70,8	85,6	66	1,5	1,1	1	63	64	73	91,4	1,5	-	0,15	HJ 211 EC	0,083	6	9,5
-	70,8	85,6	66	1,5	1,1	-	63	-	73	91,4	1,5	-	0,15	-	-	-	-
-	-	85,6	66	1,5	1,1	1,5	62	64	68	91,4	1,5	1	0,2	HJ 2211 EC	0,085	6	10
-	70,8	85,6	66	1,5	1,1	1,5	63	64	73	91,4	1	-	0,2	HJ 2211 EC	0,085	6	10
-	70,8	85,6	66	1,5	1,1	-	63	-	73	91,4	1,5	-	0,2	-	-	-	-
-	77,5	-	106,5	2	2	2	65	104	109	111	2	2	0,12	-	-	-	-
-	-	100,3	70,5	2	2	2	65	68	73	109,2	2	-	0,15	HJ 311 EC	0,19	6	14
-	77,5	100,3	70,5	2	2	2	65	68	80	109,2	2	-	0,15	HJ 311 EC	0,19	6	14

ข้อมูลทางเทคนิค

• Durability: รองรับแรงกระแทกตามแนวแกนได้ดีเยี่ยมด้วยโครงสร้างแหวนพิเศษ
• Precision: ค่าความคลาดเคลื่อนต่ำ ทำให้การหมุนมีความเงียบและนิ่ง
• Reliability: ชิ้นส่วนแต่ละชิ้นถูกควบคุมคุณภาพอย่างใกล้ชิดจาก SKF
• Thermal Control: ลดความร้อนจากการเสียดทานระหว่างบ่าและเม็ดลูกปืน

เอกสารข้อมูล

ตลับลูกปืน SKF NUP 211 ECP Data Sheet
