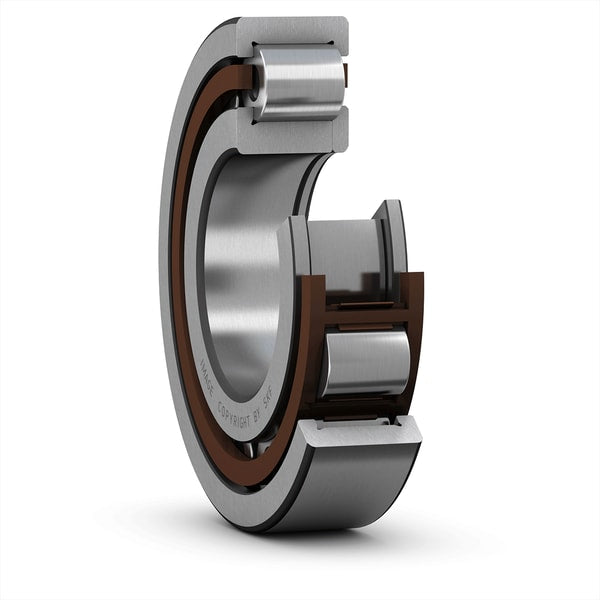

ตลับลูกปืน SKF NUP 208 ECP

ตลับลูกปืน SKF NUP 208 ECP ล็อคทุกตำแหน่งการหมุนให้อยู่หมัดด้วยตลับลูกปืน SKF NUP 208 ECP นวัตกรรมตลับลูกปืนเม็ดกระบอกจากแบรนด์ SKF รหัส NUP มีลักษณะพิเศษคือวงแหวนนอกมีขอบสองด้าน ส่วนวงแหวนในมีขอบยึดติดหนึ่งด้านและมีแหวนหน้าแปลนแยก (Loose flange ring) อีกหนึ่งด้าน ทำหน้าที่ระบุตำแหน่งเพลา (Locating) ได้อย่างสมบูรณ์แบบทั้งสองทิศทาง รัง ECP ทำจากโพลีเอไมด์ช่วยลดแรงฝืดและเพิ่มความเงียบ การศึกษาการจัดเรียงตลับลูกปืนแบบ NUP นี้จะช่วยให้วิศวกรสามารถสร้างระบบเพลาที่มีความมั่นคงสูง ประหยัดชิ้นส่วนประกอบอื่นๆ และลดระยะเวลาในการออกแบบเครื่องจักรใหม่

คุณสมบัติ

• ความสามารถในการรองรับแรงรัศมีสูง
• แรงเสียดทานต่ำ
• อายุการใช้งานยาวนาน
• รองรับการเคลื่อนที่ตามแนวแกนในทั้งสองทิศทาง
• การออกแบบที่สามารถแยกชิ้นส่วนได้

ข้อมูลจำเพาะ

• ประสิทธิภาพการรับแรง: ครอบคลุมทั้งแรงรัศมีและแรงแกนสองทิศทาง
• ความทนทาน: วัสดุรัง ECP ช่วยกระจายโหลดได้ทั่วถึง
• ความน่าเชื่อถือ: เป็นตัวเลือกมาตรฐานสำหรับงานอุตสาหกรรมที่หลากหลาย

Dimensions				Abutment and fillet dimensions									Calculation factor	Angle ring Designation	Mass	Dimensions
d	d1 ≈	D1 ≈	F, E	r1,2 min.	r3,4 min.	s max.	da min.	da max.	db, Da min.	Da max.	ra max.	rb max.	kr			B1	B2
mm				mm									-	-	kg	mm
35	-	65,8	46,2	1,5	1,1	2,7	42	44	48	72,2	1,5	1	0,25	-	-	-	-
cont.	51	65,8	46,2	1,5	1,1	2,7	43	44	53	72,2	1,5	-	0,25	-	-	-	-
	51	65,8	46,2	1,5	1,1	-	43	-	53	72,2	1,5	-	0,25	-	-	-	-
	59	77,15	53	1,5	1,5	1,7	48	51	61	90	1,5	-	0,15	-	-	-	-
	-	77,15	53	1,5	1,5	1,7	48	51	55	90	1,5	1,5	0,15	-	-	-	-
40	-	57,6	47	1	0,6	2,4	43	46	49	62,3	1	0,6	0,15	-	-	-	-
	54	-	71,5	1,1	1,1	1,4	47	69	73	74,1	1	1	0,12	-	-	-	-
	-	67,4	49,5	1,1	1,1	1,4	47	48	51	72,8	1	1	0,15	HJ 208 EC	0,047	5	8,5
	54	67,4	49,5	1,1	1,1	1,4	47	48	56	72,8	1	-	0,15	HJ 208 EC	0,047	5	8,5
	54	67,4	49,5	1,1	1,1	-	47	-	56	72,8	1	-	0,15	-	-	-	-
	-	67,4	49,5	1,1	1,1	1,9	47	48	51	72,8	1	1	0,2	HJ 2208 EC	0,048	5	9
	54	67,4	49,5	1,1	1,1	1,9	47	48	56	72,8	1	-	0,2	HJ 2208 EC	0,048	5	9
	54	67,4	49,5	1,1	1,1	-	47	-	56	72,8	1	-	0,2	-	-	-	-
	57,5	-	80	1,5	1,5	1,4	48	78	82	83,2	1,5	1,5	0,12	-	-	-	-
	-	75	52	1,5	1,5	1,4	48	50	54	81,8	1,5	1,5	0,15	HJ 308 EC	0,084	7	11
	57,5	75	52	1,5	1,5	1,4	48	50	60	81,8	1,5	-	0,15	HJ 308 EC	0,084	7	11
	57,5	75	52	1,5	1,5	-	48	-	60	81,8	1,5	-	0,15	-	-	-	-
	-	75	52	1,5	1,5	2,9	48	50	54	81,8	1,5	1,5	0,25	-	-	-	-
	57,5	75	52	1,5	1,5	2,9	48	50	60	81,8	1,5	-	0,25	-	-	-	-
	57,5	75	52	1,5	1,5	-	48	-	60	81,8	1,5	-	0,25	-	-	-	-
	64,8	85,3	58	2	2	2,5	52	56	67	99	2	-	0,15	-	-	-	-
	-	85,3	58	2	2	2,5	52	56	60	99	2	2	0,15	-	-	-	-
45	-	65,3	52,5	1	0,6	0,9	48,4	51	54	69,8	1	0,6	0,1	-	-	-	-
	56	65,3	52,5	1	0,6	0,9	48,4	51	57,5	69,8	1	-	0,1	-	-	-	-
	-	72,4	54,5	1,1	1,1	1,2	52	53	56	77,6	1	1	0,15	HJ 209 EC	0,052	5	8,5
	59	-	76,5	1,1	1,1	1,2	52	74	78	79,1	1	1	0,12	-	-	-	-
	59	72,4	54,5	1,1	1,1	1,2	52	53	61	77,6	1	-	0,15	HJ 209 EC	0,052	5	8,5
	59	72,4	54,5	1,1	1,1	-	52	-	61	77,6	1	-	0,15	-	-	-	-
	-	72,4	54,5	1,1	1,1	1,7	52	53	56	77,6	1	1	0,2	-	-	-	-
	59	72,4	54,5	1,1	1,1	1,7	52	53	61	77,6	1	-	0,2	-	-	-	-
	59	72,4	54,5	1,1	1,1	-	52	-	61	77,6	1	-	0,2	-	-	-	-
	64,4	-	88,5	1,5	1,5	1,7	54	86	91	92,3	1,5	1,5	0,12	-	-	-	-
	64,4	83,2	58,5	1,5	1,5	1,7	54	56	67	91,4	1,5	-	0,15	HJ 309 EC	0,11	7	11,5
	-	83,2	58,5	1,5	1,5	1,7	54	56	60	91,4	1,5	1,5	0,15	HJ 309 EC	0,11	7	11,5

ข้อมูลทางเทคนิค

• Axial Location: แหวนในแบบพิเศษที่มีบ่ารับแรงตามแนวแกนได้ทั้งสองทิศทาง
• Integrated Efficiency: ลดความซับซ้อนของโครงสร้างเครื่องจักรโดยไม่ต้องใช้ชุดรับแรงแกนแยก
• Cage Stability: รัง ECP คงตำแหน่งเม็ดลูกปืนให้มีความแม่นยำแม้ภายใต้ภาระสูง
• Compact: ออกแบบมาเพื่อลดพื้นที่การติดตั้งในระบบส่งกำลัง

เอกสารข้อมูล

ตลับลูกปืน SKF NUP 208 ECP Data Sheet
