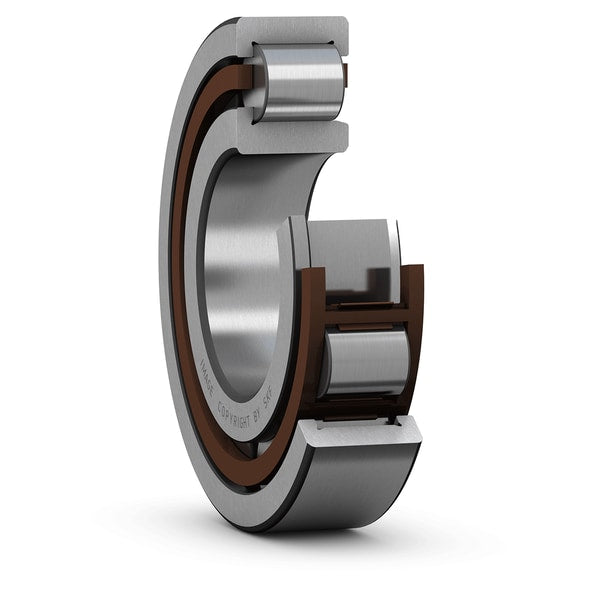

ตลับลูกปืน SKF NJ 220 ECP

ตลับลูกปืน SKF NJ 220 ECP มั่นใจในทุกการทำงานที่ต่อเนื่องด้วยตลับลูกปืน SKF NJ 220 ECP ขนาดใหญ่สำหรับอุตสาหกรรมหนักจากแบรนด์ SKF โครงสร้าง NJ ทำหน้าที่ระบุตำแหน่งเพลาแบบทิศทางเดียว ช่วยเสริมความมั่นคงให้กับระบบเพลาขนาดใหญ่ รังโพลีเอไมด์ ECP ของ SKF ผ่านการทดสอบความทนทานต่อสภาพการสตาร์ทและหยุดบ่อยครั้ง (Start-stop operations) ช่วยลดการสึกหรอเมื่อฟิล์มน้ำมันยังไม่สมบูรณ์ การให้ความรู้เรื่องคุณสมบัติดูดซับแรงสั่นสะเทือน (Damping properties) ของรังพลาสติกในตลับลูกปืนเบอร์ใหญ่ขนาดนี้ จะช่วยให้ผู้ใช้งานคลายความกังวลเรื่องเสียงดังรบกวนและความล้าของโลหะในเครื่องจักรกล

คุณสมบัติ

• ความสามารถในการรองรับแรงรัศมีสูง
• แรงเสียดทานต่ำ
• อายุการใช้งานยาวนาน
• รองรับการเคลื่อนที่ตามแนวแกนในทั้งสองทิศทาง
• การออกแบบที่สามารถแยกชิ้นส่วนได้

ข้อมูลจำเพาะ

• งานอุตสาหกรรมหนัก: ออกแบบเพื่อรองรับภาระงานหนัก (Heavy Duty) โดยเฉพาะ
• วัสดุระดับพรีเมียม: เหล็กกล้า SKF ที่ผ่านกระบวนการชุบแข็งแบบพิเศษ
• ความเสถียรของรัง: ป้องกันการแตกหักของรังในสภาวะที่มีการเปลี่ยนแปลงของความเร็วฉับพลัน

Dimensions					Abutment and fillet dimensions										Calculation factor	Angle ring Designation	Mass	Dimensions
d	d1 ≈	D1 ≈	F, E	r1,2 min.	r3,4 min.	s max.	da min.	da max.	db, Da min.	Da max.	ra max.	rb max.	kr	-	kg	B1	B2
95 cont.	-	168,3	121,5	3	3	2,9	110	118	125	185	2,5	2,5	0,15	HJ 319 EC	0,78	13	20,5
	132	168,3	121,5	3	3	2,9	110	118	135	185	2,5	-	0,15	HJ 319 EC	0,78	13	20,5
	132	168,3	121,5	3	3	-	110	-	135	185	-	-	0,15	-	-	-	-
	-	168,3	121,5	3	3	6,9	110	118	125	185	2,5	2,5	0,25	HJ 2319 EC	0,76	13	24,5
	132	168,3	121,5	3	3	6,9	110	118	135	185	2,5	-	0,25	HJ 2319 EC	0,76	13	24,5
	132	168,3	121,5	3	3	-	110	-	135	185	-	-	0,25	-	-	-	-
	-	188	133,5	4	4	5	114	130	136	220	3	3	0,15	-	-	-	-
100	-	132,1	113	1,5	1,1	3,5	106	111	116	143	1,5	1	0,15	-	-	-	-
	-	155,6	119	2,1	2,1	1,7	113	116	122	167,5	2	2	0,15	HJ 220 EC	0,43	10	15
	127	163	-	2,1	2,1	1,7	113	160	166	168	2	-	0,12	-	-	-	-
	127	155,6	119	2,1	2,1	1,7	113	116	130	167,5	2	-	0,15	HJ 220 EC	0,43	10	15
	127	155,6	119	2,1	2,1	-	113	-	130	167,5	2	-	0,15	-	-	-	-
	-	155,6	119	2,1	2,1	2,5	113	116	122	167,5	2	2	0,2	HJ 2220 EC	0,43	10	16
	127	155,6	119	2,1	2,1	2,5	113	116	130	167,5	2	-	0,2	HJ 2220 EC	0,43	10	16
	127	155,6	119	2,1	2,1	-	113	113	130	167,5	2	-	0,2	-	-	-	-
	139	191,5	-	3	3	2,9	114	188	-	200	2,5	2,5	0,12	-	-	-	-
	-	181,1	127,5	3	3	2,9	114	124	131	199,6	2,5	2,5	0,15	HJ 320 EC	0,87	13	20,5
	139	181,1	127,5	3	3	2,9	114	124	142	199,6	2,5	-	0,15	HJ 320 EC	0,87	13	20,5
	139	181,1	127,5	3	3	-	114	-	142	199,6	-	-	0,15	-	-	-	-
	139	181,1	127,5	3	3	5,9	114	124	142	199,6	2,5	-	0,25	HJ 2320 EC	0,91	13	23,5
	-	181,1	127,5	3	3	5,9	114	124	131	199,6	2,5	2,5	0,25	HJ 2320 EC	0,91	13	23,5
	139	181,1	127,5	3	3	-	114	-	142	199,6	-	-	0,25	-	-	-	-
	-	197,45	139	4	4	4,9	119	135	142	230	3	3	0,15	HJ 420	1,5	16	27
105	-	140,8	119,5	2	1,1	3,8	111	117	122	151	2	1	0,15	-	-	-	-
	134	173	121,5	2,1	2,1	2	117	170	176	178	2	2	0,12	-	-	-	-
	-	164	125	2,1	2,1	2	117	122	128	177,3	2	2	0,15	HJ 221 EC	0,5	10	16
	134	164	125	2,1	2,1	2	117	122	137	177,3	2	-	0,15	HJ 221 EC	0,5	10	16
	134	164	125	2,1	2,1	3	117	122	137	177,3	2	-	0,15	-	-	-	-
	-	189	133	3	3	3,4	119	129	136	209,4	2,5	2,5	0,15	-	-	-	-
	145	-	201	3	3	3,4	119	198	205	210	2,5	2,5	0,12	-	-	-	-
	145	189	133	3	3	3,4	119	129	148	209,4	2,5	-	0,15	-	-	-	-
	-	206,3	144,5	4	4	4,9	124	140	147	241	3	3	0,15	-	-	-	-

ข้อมูลทางเทคนิค

• Optimal Clearance: ระยะห่างภายในที่ออกแบบมาพอดีเพื่อป้องกันการติดขัดจากความร้อน
• Resilience: ทนทานต่อการขยายตัวทางความร้อนของเพลา
• Precision Engineering: ผลิตด้วยเทคโนโลยี CNC ที่แม่นยำสูง
• Long-Term Value: ต้นทุนรวมในการเป็นเจ้าของ (TCO) ต่ำเนื่องจากอายุการใช้งานที่ยาวนาน

เอกสารข้อมูล

ตลับลูกปืน SKF NJ 220 ECP Data Sheet
