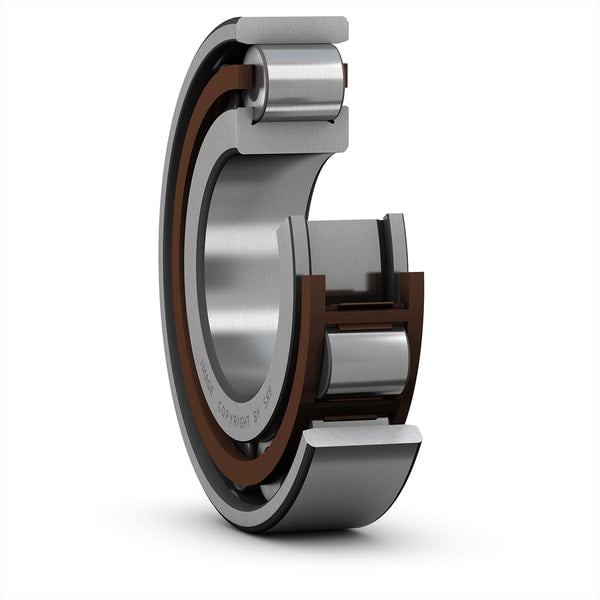

ตลับลูกปืน SKF N 216 ECP/C3

ตลับลูกปืน SKF N 216 ECP/C3 ปลดล็อกประสิทธิภาพการทำงานภายใต้ความร้อนสูงด้วยตลับลูกปืน SKF N 216 ECP/C3 โซลูชั่นอัจฉริยะจากแบรนด์ SKF ความพิเศษของรุ่นนี้คือรหัส C3 ซึ่งหมายถึงระยะห่างภายใน (Internal clearance) ที่กว้างกว่ามาตรฐาน ช่วยรองรับการขยายตัวของโลหะเมื่อเครื่องจักรทำงานในอุณหภูมิสูง ป้องกันปัญหาลูกปืนแตกจากการอัดตัวแน่นเกินไป ผสานกับรัง ECP โพลีเอไมด์ที่ลดแรงเสียดทานและทำงานได้เงียบ รุ่น N ที่ไม่มีขอบวงแหวนนอกยังช่วยให้เพลาขยับตัวชดเชยระยะได้ดี การทำความเข้าใจความสัมพันธ์ระหว่างพิกัดความเผื่อ C3 และความร้อนสะสม คือกุญแจสำคัญที่ช่วยให้ช่างซ่อมบำรุงสามารถแก้ไขปัญหาเครื่องจักรพังบ่อยได้อย่างตรงจุด

คุณสมบัติ

• ความสามารถในการรองรับแรงรัศมีสูง
• แรงเสียดทานต่ำ
• อายุการใช้งานยาวนาน
• รองรับการเคลื่อนที่ตามแนวแกนในทั้งสองทิศทาง
• การออกแบบที่สามารถแยกชิ้นส่วนได้

ข้อมูลจำเพาะ

• เส้นผ่านศูนย์กลางรูใน (d): 80 มม.
• เส้นผ่านศูนย์กลางโตนอก (D): 140 มม.
• ความกว้าง (B): 26 มม.
• ระยะช่องว่างภายใน (Clearance): มาตรฐาน C3 (กว้างกว่า CN ปกติ)
• ความเร็วจำกัด (Limiting Speed): 5,600 รอบ/นาที

Dimensions		Abutment and fillet dimensions	Calculation factor	Angle ring Designation	Mass	Dimensions
d	d1	D1	F, E	r1,2 min.	r3,4 min.	s max.	da min.	da max.	db, Da min.	Da max.	ra max.	rb max.	kr	kg	B1	B2
75 cont.	-	135	95	2,1	2,1	1,8	87	92	97	148	2	2	0,15	HJ 315 EC	0,39	11	16,5
	104	135	95	2,1	2,1	1,8	87	92	107	148	2	-	0,15	HJ 315 EC	0,39	11	16,5
	104	135	95	2,1	2,1	-	87	-	107	148	2	-	0,15	-	-	-	-
	-	135	95	2,1	2,1	4,8	87	92	97	148	2	2	0,25	HJ 2315 EC	0,42	11	19,5
	104	135	95	2,1	2,1	4,8	87	92	107	148	2	-	0,25	HJ 2315 EC	0,42	11	19,5
	104	135	95	2,1	2,1	-	87	-	107	148	2	-	0,25	-	-	-	-
	-	149,1	104,5	3	3	3,8	91	101	107	174	2,5	2,5	0,15	HJ 415	0,71	13	21,5
	116	149,1	104,5	3	3	3,8	91	101	119	174	2,5	-	0,15	HJ 415	0,71	13	21,5
80	-	108,55	91,5	1,1	1	3,3	86	90	94	119	1	1	0,1	-	-	-	-
	96,2	111,6	91,5	1,1	1	3,3	86	90	99	119	1	-	0,15	-	-	-	-
	101	-	127,3	2	2	1,4	90	125	130	131	2	2	0,12	-	-	-	-
	101	121,7	95,3	2	2	1,4	90	93	104	129,8	2	-	0,15	HJ 216 EC	0,21	8	12,5
	101	121,7	95,3	2	2	1,4	90	93	98	129,8	2	2	0,15	HJ 216 EC	0,21	8	12,5
	101	121,7	95,3	2	2	1,4	90	-	104	129,8	2	-	0,15	-	-	-	-
	-	121,7	95,3	2	2	1,4	90	93	98	129,8	2	2	0,2	HJ 216 EC	0,21	8	12,5
	101	121,7	95,3	2	2	1,4	90	-	104	129,8	2	-	0,2	-	-	-	-
	101	121,7	95,3	2	2	1,4	90	93	104	129,8	2	-	0,2	HJ 216 EC	0,21	8	12,5
	-	142,7	101	2,1	2,1	2,1	92	98	104	157,8	2	2	0,15	HJ 316 EC	0,44	11	17
	110	-	151	2,1	2,1	2,1	92	148	154	157	2	2	0,12	-	-	-	-
	110	142,7	101	2,1	2,1	2,1	92	98	113	157,8	2	-	0,15	HJ 316 EC	0,44	11	17
	110	142,7	101	2,1	2,1	-	92	-	113	157,8	2	-	0,15	-	-	-	-
	-	142,7	101	2,1	2,1	5,1	92	98	104	157,8	2	2	0,25	HJ 2316 EC	0,48	11	20
	110	142,7	101	2,1	2,1	5,1	92	98	113	157,8	2	-	0,25	HJ 2316 EC	0,48	11	20
	110	142,7	101	2,1	2,1	-	92	-	113	157,8	2	-	0,15	-	-	-	-
	110	158,1	110	3	3	3,7	96	107	112	184	2,5	2,5	0,15	HJ 416	0,8	13	22
	122	158,1	110	3	3	3,7	96	107	125	184	2,5	-	0,15	HJ 416	0,8	13	22
85	-	114	96,5	1,1	1	3,3	91	94	99	123	1	1	0,15	-	-	-	-
	101	114	96,5	1,1	1	3,3	91	94	104	123	1	-	0,15	-	-	-	-
	101	114	96,5	1,1	1	-	91	-	104	123	1	-	0,15	-	-	-	-
	107	-	136,5	2	2	1,5	96	134	139	140	2	2	0,12	-	-	-	-
	107	130,3	100,5	2	2	1,5	96	98	110	138,5	2	-	0,15	HJ 217 EC	0,24	8	12,5
	-	130,3	100,5	2	2	1,5	96	98	103	138,5	2	2	0,15	HJ 217 EC	0,24	8	12,5
	107	130,3	100,5	2	2	-	96	-	110	138,5	2	-	0,15	-	-	-	-
	130,3	100,5	2	2	2	96	98	103	138,5	2	2	0,2	-	-	-	-
	107	130,3	100,5	2	2	2	96	98	110	138,5	2	-	0,2	-	-	-	-

ข้อมูลทางเทคนิค

• การจัดการระยะห่างภายใน (Internal Clearance C3): การเพิ่มระยะห่างภายใน (Radial Internal Clearance) ให้สูงกว่ามาตรฐาน เพื่อรองรับการขยายตัวทางความร้อนของเพลาและเสื้อตลับลูกปืนโดยเฉพาะ ในกรณีที่อุณหภูมิการทำงานสูง
• ความเหมาะสมสำหรับสภาวะการทำงานต่อเนื่อง: ด้วย Clearance แบบ C3 ช่วยป้องกันไม่ให้เกิดอาการ "ลูกปืนติด" (Seizure) อันเนื่องมาจากการขยายตัวเมื่ออุณหภูมิสูงขึ้น เหมาะสำหรับเครื่องจักรที่มีความร้อนสะสมสูงหรือทำงานต่อเนื่อง 24 ชั่วโมง
• ความแม่นยำในการรักษาตำแหน่งเชิงเทคนิค: แม้จะมีระยะห่าง C3 แต่ SKF ยังคงรักษาความเที่ยงตรงในการควบคุมการหมุน ทำให้ตลับลูกปืนรุ่นนี้เป็นตัวเลือกที่สมดุลระหว่างความทนทานต่อความร้อนและความแม่นยำในการส่งกำลัง
• วิศวกรรมการหล่อลื่นแบบพิเศษ: ด้วยช่องว่าง C3 ที่กว้างขึ้น ช่วยให้การไหลเวียนของน้ำมันหล่อลื่นในจุดที่สำคัญทำได้ง่ายขึ้น สร้างฟิล์มน้ำมัน (Lubricant Film) ที่แข็งแกร่งขึ้นภายใต้สภาวะโหลดหนักและอุณหภูมิสูง

เอกสารข้อมูล

ตลับลูกปืน SKF N 216 ECP/C3 Data Sheet
