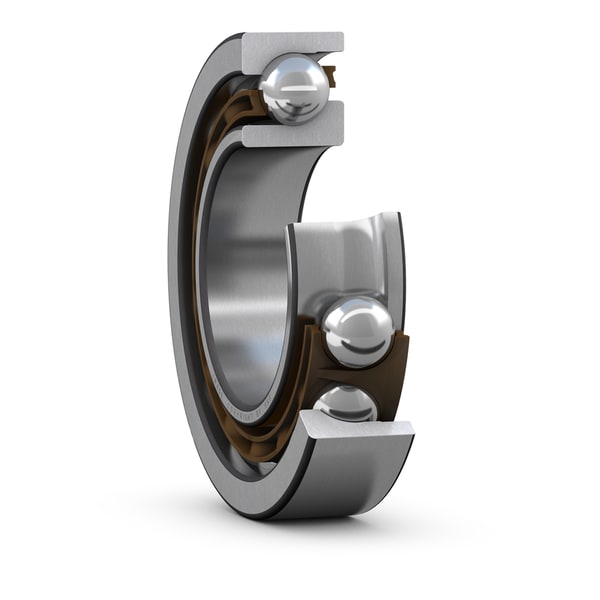

ตลับลูกปืน SKF 7205 BEP

ตลับลูกปืน SKF 7205 BEP ตอบสนองความต้องการความเที่ยงตรงในระบบขับเคลื่อนด้วยการรับโหลดสองทิศทาง (เมื่อใช้เป็นคู่) รังพาเม็ดลูกปืนแบบโพลีเอไมด์เสริมใยแก้วช่วยให้ต้านทานแรงเหวี่ยงได้ดีและทำงานเงียบสงบ นวัตกรรมการเจียระไนรางวิ่งของ SKF ช่วยลดการล้าของเหล็ก ทำให้โครงสร้างมีความทนทานสูง ช่วยให้วิศวกรสามารถวางแผนการทำ PM ได้อย่างแม่นยำและยืดอายุการใช้งานเครื่องจักรกลได้อย่างมีประสิทธิผล ช่วยรักษาสมดุลของระบบการผลิตให้ดำเนินต่อไปได้อย่างมีเสถียรภาพ

คุณสมบัติ

• รองรับความเร็วสูง
• รองรับแรงเรเดียล (แนวรัศมี) ที่ค่อนข้างสูง และแรงตามแนวแกนขนาดใหญ่ที่กระทำด้านเดียว

ข้อมูลจำเพาะ

• ประสิทธิภาพในงานความเร็วสูง: การออกแบบมุมสัมผัสที่แม่นยำ ช่วยลดความเสียหายจากแรงเหวี่ยงที่ความเร็วรอบสูง
• ความเหนือชั้นของกรง BEP: น้ำหนักที่เบาของกรงโพลีเอไมด์ช่วยลดแรงเฉื่อย ทำให้ลูกปืนมีการตอบสนองต่อการเปลี่ยนความเร็วได้รวดเร็ว
• ความน่าเชื่อถือในการรับแรง: ตอบโจทย์การใช้งานในระบบเพลาที่ต้องรับภาระทั้งแรงในแนวรัศมีและแรงผลักในแนวแกน
• วัสดุคุณภาพสูงจาก SKF: การเลือกสรรเหล็กกล้าที่สะอาดและแข็งแรงเพื่อความทนทานต่อความล้าสูง

Dimensions								Abutment and fillet dimensions						Calculation factors
d	d1 ≈	d2 ≈	D1, D2 ≈	D5 ≈	r1,2 min.	r3,4 min.	a	da min.	da max.	Da max.	Db max.	ra max.	rb max.	A	kr
mm								mm						-
25	36,1	30,8	42,7	48	1	0,6	24	30,6	35,5	46,4	47,8	1	0,6	0,00159	0,095
	36,1	30,8	41,6	-	1	0,6	24	30,6	-	46,4	47,8	1	0,6	0,00159	0,095
	36,1	30,8	41,6	-	1	0,6	24	30,6	-	46,4	47,8	1	0,6	0,00159	0,095
	36,1	30,8	41,5	-	1	0,6	24	30,6	-	46,4	47,8	1	0,6	0,00159	0,095
	36,1	30,8	41,5	-	1	0,6	24	30,6	-	46,4	47,8	1	0,6	0,00159	0,095
	36,1	30,8	41,5	-	1	0,6	24	30,6	-	46,4	47,8	1	0,6	0,00159	0,095
	36,1	30,8	41,5	-	1	0,6	24	30,6	-	46,4	47,8	1	0,6	0,00159	0,095
	35,8	30,7	41,7	-	1	0,6	16	30,6	-	46,4	47,8	1	0,6	0,00656	0,095
	39,7	32,3	50,5	56,9	1,1	0,6	26,8	32	39	55	57	1	0,6	0,00391	0,1
	39,7	32,3	48,3	-	1,1	0,6	26,8	32	-	55	57	1	0,6	0,00391	0,1
	39,7	32,3	48,3	-	1,1	0,6	26,8	32	-	55	57	1	0,6	0,00391	0,1
	39,7	32,3	48,3	-	1,1	0,6	26,8	32	-	55	57	1	0,6	0,00391	0,1
	39,7	32,3	48,3	-	1,1	0,6	26,8	32	-	55	57	1	0,6	0,00391	0,1
	39,7	32,3	48,3	-	1,1	0,6	26,8	32	-	55	57	1	0,6	0,00391	0,1
	39,7	32,3	48,3	-	1,1	0,6	26,8	32	-	55	57	1	0,6	0,00391	0,1
	39,5	32,2	48,1	-	1,1	0,6	18	32	-	55	57	1	0,6	0,00158	0,1
30	42,6	36,1	51,8	57,6	1	0,6	27,3	35,6	42	56	57	1	0,6	0,00377	0,095
	42,6	36,1	50,1	-	1	0,6	27,3	35,6	-	56	57	1	0,6	0,00377	0,095
	42,6	36,1	50,1	-	1	0,6	27,3	35,6	-	56	57	1	0,6	0,00377	0,095
	42,6	36,1	50,1	-	1	0,6	27,3	35,6	-	56	57	1	0,6	0,00377	0,095
	42,6	36,1	50,1	-	1	0,6	27,3	35,6	-	56	57	1	0,6	0,00377	0,095
	42,6	36,1	50,1	-	1	0,6	27,3	35,6	-	56	57	1	0,6	0,00408	0,095
	42,4	35,9	50,1	-	1	0,6	18	35,6	-	56	57	1	0,6	0,00155	0,095
	46,5	37,9	58,8	66,45	1,1	0,6	31	37	46	65	67	1	0,6	0,0074	0,1
	46,5	37,9	56,6	-	1,1	0,6	31	37	-	65	67	1	0,6	0,0074	0,1
	46,5	37,9	56,6	-	1,1	0,6	31	37	-	65	67	1	0,6	0,0074	0,1
	46,5	37,9	56,6	-	1,1	0,6	31	37	-	65	67	1	0,6	0,0074	0,1
	46,5	37,9	56,6	-	1,1	0,6	31	37	-	65	67	1	0,6	0,0074	0,1
	46,5	37,9	56,6	-	1,1	0,6	31	37	-	65	67	1	0,6	0,00814	0,1
	46,3	37,8	56,4	-	1,1	0,6	21	37	-	65	67	1	0,6	0,003	0,1

ข้อมูลทางเทคนิค

• ขนาดเพลา 25 มม. ยอดนิยมสำหรับระบบส่งกำลัง (Versatile 25mm Angular Contact Core): เป็นขนาดมาตรฐานที่ใช้กันอย่างแพร่หลายในมอเตอร์ไฟฟ้าชนิดพิเศษและชุดขับเคลื่อน โครงสร้างภายใต้รหัส BEP มอบความสมดุลสูงสุดระหว่างการรับโหลดแนวแกนและความเร็วรอบ
• คุณสมบัติการหล่อลื่นตัวเองของรังพลาสติก (Self-lubricating Properties of PA66): รังโพลีอะไมด์ (P) มีคุณสมบัติช่วยลดการสึกหรอในช่วงจังหวะการสตาร์ทเครื่องจักรที่ฟิล์มน้ำมันยังตั้งตัวไม่สมบูรณ์ ป้องกันไม่ให้เม็ดกลมเกิดอาการขูดขีด
• ความเที่ยงตรงทางมิติระดับสากล (Global Dimensional Standards): ผลิตด้วยมาตรฐาน ISO ชั้นเลิศ ทำให้สามารถเปลี่ยนทดแทนตัวเดิมได้ทันที โดยให้ค่าพิกัดความเผื่อ (Tolerances) ที่แคบมาก ช่วยลดความผิดพลาดในการประกอบเครื่องจักร

เอกสารข้อมูล

ตลับลูกปืน SKF 7205 BEP Data Sheet
