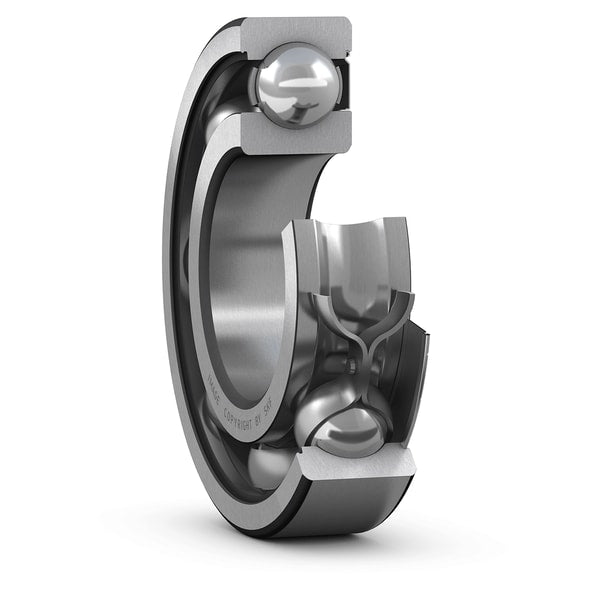

ตลับลูกปืน SKF 6307-Z/C3

ตลับลูกปืน SKF 6307-Z/C3 ตอบโจทย์งานอุตสาหกรรมหนักที่ต้องการทั้งความสะดวกในการบำรุงรักษาและการทนความร้อน ด้วยฝาเหล็กด้านเดียวและระยะ C3 ที่ช่วยให้การไหลเวียนของสารหล่อลื่นทำได้ดีพร้อมรับมือกับการขยายตัวของโลหะ ความแข็งแกร่งของมาตรฐาน SKF ช่วยป้องกันปัญหาการสึกหรอฉับพลัน ทำให้เครื่องจักรเดินหน้าต่อไปได้โดยไม่ต้องหยุดพัก เป็นตัวช่วยสำคัญที่ทำให้สายการผลิตมีเสถียรภาพและลดโอกาสเครื่องจักรเสียกะทันหันที่เป็นฝันร้ายของวิศวกร

คุณสมบัติ

• การออกแบบที่เรียบง่าย อเนกประสงค์ และทนทาน
• แรงเสียดทานต่ำ
• ความสามารถในการหมุนด้วยความเร็วสูง
• รองรับโหลดตามแนวรัศมีและแนวแกนได้ทั้งสองทิศทาง
• ต้องการการบำรุงรักษาน้อย

ข้อมูลจำเพาะ

• ฝาเดียวพร้อมพิกัดทนร้อน: ออกแบบมาเพื่อให้ทำงานในห้องเกียร์ที่มีความร้อนสูง โดยพิกัด C3 จะเผื่อระยะการขยายตัวไว้แล้ว
• การไหลเวียนของสารหล่อลื่น: ด้านที่เปิดโล่งยอมให้น้ำมันหล่อลื่นชำระล้างสิ่งสกปรกและพาความร้อนออกไปได้อย่างอิสระ
• ป้องกันมลภาวะจากภายนอก: ฝา Z ช่วยกันฝุ่นหรือเศษชิ้นส่วนในทิศทางที่ติดตั้งหันออกด้านนอก
• เหล็กคาร์บอนโครเมียมสูง: ทนทานต่อการกดทับตามแนวรัศมีอย่างต่อเนื่อง ไม่เกิดรอยแตกร้าวบนผิวสัมผัสง่ายๆ

Dimensions						Abutment and fillet dimensions				Calculation factors
d	d1 ≈	d2 ≈	D1 ≈	D2 ≈	r1,2 min.	da min.	da max.	Da max.	ra max.	kr	f0
mm						mm				-
35 cont.	46,1	-	61,7	-	1,1	42	-	65	1	0,025	13
	46,9	-	-	62,7	1,1	42	46,8	65	1	0,025	14
	49,5	-	-	69,2	1,5	44	-	71	1,5	0,03	13
	49,5	-	-	69,2	1,5	44	-	71	1,5	0,03	13
	-	45,9	-	70,2	1,5	44	45,6	71	1,5	0,03	13
	49,5	-	-	69,2	1,5	44	49,5	71	1,5	0,03	13
	49,5	-	-	69,2	1,5	44	49,5	71	1,5	0,03	13
	57,4	-	79,6	-	1,5	46	-	89	1,5	0,035	12
40	43,2	-	-	49,3	0,3	42	43	50	0,3	0,015	15
	43,2	-	48,1	-	0,3	42	-	50	0,3	0,015	15
	46,9	-	-	57,3	0,6	43,2	46,8	58	0,6	0,02	16
	46,9	-	-	57,3	0,6	43,2	46,8	58	0,6	0,02	16
	46,9	-	55,6	-	0,6	43,2	-	58	0,6	0,02	16
	49,4	-	58,6	-	0,3	42	-	66	0,3	0,02	16
	49,2	-	-	61,1	1	44,6	-	63	1	0,025	15
	49,2	-	-	61,1	1	44,6	49,2	63	1	0,025	15
	49,2	-	-	61,1	1	44,6	49,2	63	1	0,025	15
	49,2	-	-	61,1	1	44,6	49,2	63	1	0,025	15
	49,2	-	-	61,1	1	44,6	49,2	63	1	0,025	15
	52,6	-	-	69,8	1,1	47	-	73	1	0,025	14
	-	49,1	-	71,5	1,1	47	48,8	73	1	0,025	14
	52,6	-	-	69,8	1,1	47	52	73	1	0,025	14
	52,6	-	-	69,8	1,1	47	52	73	1	0,025	14
	52	-	68,8	-	1,1	47	-	73	1	0,025	13
	52,6	-	-	69,8	1,1	47	52	73	1	0,025	14
	56,1	-	-	77,7	1,5	49	-	81	1,5	0,03	13
	-	52,3	-	78,6	1,5	49	52	81	1,5	0,03	13
	56,1	-	-	77,7	1,5	49	56	81	1,5	0,03	13
	56,1	-	-	77,7	1,5	49	56	81	1,5	0,03	13
	56,1	-	-	77,7	1,5	49	56	81	1,5	0,03	13
	62,8	-	87	-	2	53	-	97	2	0,035	12

ข้อมูลทางเทคนิค

• ฝาเหล็กด้านเดียวพิกัดเคลียรานซ์สูงชดเชยความร้อน (Single-Shield High-Clearance Layout)
  ผสมผสานฝาปิดเหล็กด้านเดียวร่วมกับระยะห่างภายในระดับ C3 ออกแบบมาสำหรับเพลาส่งกำลังในห้องเครื่องที่มีความร้อนสูง แต่อยากให้แบริ่งรับน้ำมันหล่อลื่นจากระบบหมุนเวียนส่วนกลางได้สะดวก
• การชดเชยการขยายตัวทางความร้อนแบบไม่สมมาตร (Asymmetric Thermal Growth Accommodation)
  ช่องว่าง C3 ช่วยให้แบริ่งทนทานต่อการขยายตัวทางความร้อนของเพลาได้อย่างปลอดภัย ในขณะที่โครงสร้างฝาด้านเดียวช่วยระบายอุณหภูมิส่วนเกินออกทางน้ำมันที่ไหลผ่านอย่างรวดเร็ว
• ความทนทานต่อโหลดผสมผสานภายใต้แรงกระชาก (Robustness Under Combined Shock Loads)
  ร่องวิ่งหนาพิเศษของซีรีส์ 6300 และระยะเคลียรานซ์ C3 ร่วมกันต้านทานแรงบิด แรงกระแทกแนวรัศมี และแรงผลักแนวแกนที่เกิดขึ้นกะทันหันในระบบทรานสมิชชั่นได้อย่างดีเยี่ยม

เอกสารข้อมูล

ตลับลูกปืน SKF 6307-Z/C3 Data Sheet
