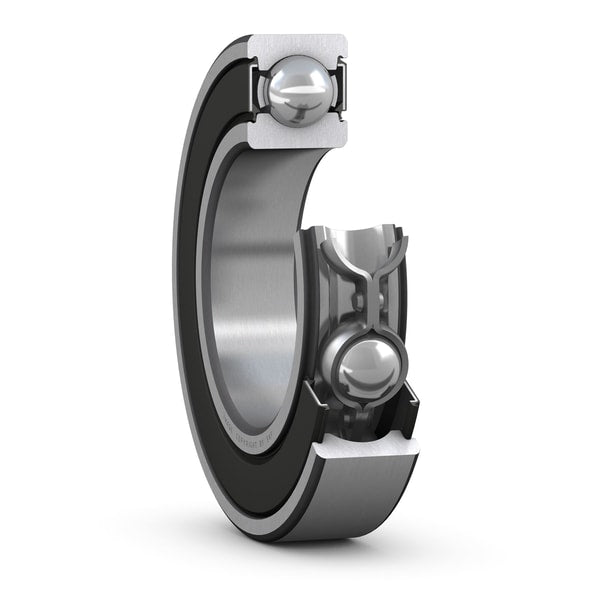

ตลับลูกปืน SKF 6200-2RSH

ตลับลูกปืน SKF 6200-2RSH นำเสนอการยกระดับเทคโนโลยีการซีลด้วยรหัส 2RSH ซึ่งเป็นซีลยางแบบสัมผัสที่ได้รับการปรับปรุงการออกแบบใหม่ล่าสุดจาก SKF (Optimized contact seals) ซีลรุ่นนี้มีโครงสร้างปากซีลแบบสองชั้นที่ให้แรงกดบนเพลาอย่างสม่ำเสมอ ทนทานต่อการชะล้างด้วยน้ำแรงดันสูงได้ดีกว่าซีล 2RS1 ทั่วไป การใช้วัสดุยาง NBR คุณภาพสูงร่วมกับรูปทรงที่ออกแบบมาโดยเฉพาะช่วยลดการสึกหรอของขอบซีลเองในระยะยาว ทำให้มันสามารถทำงานในสภาพแวดล้อมที่เปียกชื้น สกปรก หรือมีโคลนตมได้อย่างมั่นใจ นับเป็นการลงทุนที่คุ้มค่าเพื่อปกป้องเครื่องจักรจากความเสียหายที่เกิดจากสิ่งแปลกปลอมและยืดระยะเวลาการซ่อมบำรุงออกไปได้อย่างมาก

คุณสมบัติ

• การออกแบบที่เรียบง่าย อเนกประสงค์ และทนทาน
• แรงเสียดทานต่ำ
• ความสามารถในการหมุนด้วยความเร็วสูง
• รองรับโหลดตามแนวรัศมีและแนวแกนได้ทั้งสองทิศทาง
• ต้องการการบำรุงรักษาน้อย

ข้อมูลจำเพาะ

• ฝาปิดเหล็กคู่ป้องกันสิ่งแปลกปลอมหยาบ: แผ่นเหล็กกล้าปกป้องเม็ดลูกปืนจากการถูกกระแทกด้วยเศษวัสดุแข็ง หรือฝุ่นหยาบในโรงงานอุตสาหกรรม โดยไม่รบกวนความเร็วรอบการหมุน
• รักษาเสถียรภาพความเร็วสูง: เหมาะสำหรับมอเตอร์สายพาน ปั๊มลม หรือเครื่องมือกลที่ต้องการความเร็วรอบคงที่ และไม่มีแรงบิดต้านทานจากซีลยาง
• นวัตกรรมรังเหล็ก (Steel Cage) น้ำหนักเบา: รังบังคับเม็ดลูกปืนทำจากเหล็กแผ่นปั๊มขึ้นรูปที่ออกแบบมาให้มีความแข็งแรงสูงแต่เบา ช่วยลดแรงหนีศูนย์กลางขณะหมุนรอบสูง

• ถอดรหัสเทคโนโลยีซีล RSH: 2RSH เป็นการยกระดับจาก RS1 โดย SKF ออกแบบรูปทรงของซีลยางใหม่ให้มีจุดสัมผัสแบบ Double-lip ป้องกันฝุ่นโคลนและน้ำฉีดแรงดันสูง (Washdown) ได้ดียิ่งขึ้น
• โซลูชันสำหรับอุตสาหกรรมอาหารและเกษตร: เครื่องจักรที่ต้องเจอกับการฉีดล้างทำความสะอาดบ่อยครั้ง ซีล 2RSH จะทำหน้าที่เป็นเกราะป้องกันไม่ให้น้ำซึมเข้าไปทำลายฟิล์มหล่อลื่น (Lubricant film) ภายใน
• การคงรูปของซีล: ซีล 2RSH เสริมความแข็งแรงด้วยแผ่นเหล็กด้านใน ทำให้ซีลไม่เสียรูปทรงแม้เกิดสภาวะความดันแตกต่าง (Pressure differential) ภายในและภายนอกตลับลูกปืน
• การลดเสียงและการสั่นสะเทือน: การซีลที่แน่นหนาและจาระบีที่กักเก็บไว้อย่างเต็มเปี่ยมช่วยทำหน้าที่เป็นแดมเปอร์ (Damper) ลดเสียงสะท้อนจากจุดหมุนได้อย่างมีนัยสำคัญ

Dimensions						Abutment and fillet dimensions				Calculation factors
d	d1 ≈	d2 ≈	D1 ≈	D2 ≈	r1,2 min.	da min.	da max.	Da max.	ra max.	kr	f0
mm						mm				-
9 cont.	-	12,8	-	21,2	0,3	11	12,5	22	0,3	0,025	13
	-	12,8	-	21,2	0,3	11	12,5	22	0,3	0,025	13
	14,4	-	-	21,2	0,3	11	14,3	22	0,3	0,025	13
	14,8	-	-	22,6	0,3	11,4	-	23,6	0,3	0,025	12
	-	12,5	-	22,6	0,3	11,4	12,5	23,6	0,3	0,025	12
	-	12,5	-	22,6	0,3	11,4	12,5	23,6	0,3	0,025	12
	14,8	-	-	22,6	0,3	11,4	14,7	23,6	0,3	0,025	12
10	-	11,8	-	17,2	0,3	11,8	11,8	17	0,3	0,015	15
	12,7	-	-	17,2	0,3	12	12,5	17	0,3	0,015	15
	12,7	-	16,3	-	0,3	12	-	17	0,3	0,015	15
	-	13,2	-	19,4	0,3	12	12	20	0,3	0,02	14
	13,9	-	-	19,4	0,3	12	12,9	20	0,3	0,02	14
	13,9	-	18,2	-	0,3	12	-	20	0,3	0,02	14
	14,8	-	-	22,6	0,3	12	-	24	0,3	0,025	12
	-	12,5	-	22,6	0,3	12	12,5	24	0,3	0,025	12
	-	12,5	-	22,6	0,3	12	12,5	24	0,3	0,025	12
	14,8	-	-	22,6	0,3	12	14,7	24	0,3	0,025	12
	14,8	-	-	22,6	0,3	12	14,7	24	0,3	0,025	12
	17	-	-	24,8	0,3	14,2	16,6	23,8	0,3	0,025	13
	17	-	-	24,8	0,3	14,2	-	23,8	0,3	0,025	13
	17	-	-	24,8	0,6	14,2	-	25,8	0,6	0,025	13
	-	15	-	24,8	0,6	14,2	15	25,8	0,6	0,025	13
	-	15	-	24,8	0,6	14,2	15	25,8	0,6	0,025	13
	17	-	-	24,8	0,6	14,2	16,9	25,8	0,6	0,025	13
	17	-	-	24,8	0,6	14,2	16,9	25,8	0,6	0,025	13
	17,5	-	-	28,7	0,6	14,2	-	30,8	0,6	0,03	11
	-	15,5	-	28,7	0,6	14,2	15,5	30,8	0,6	0,03	11
	-	15,5	-	28,7	0,6	14,2	15,5	30,8	0,6	0,03	11
	17,5	-	-	28,7	0,6	14,2	17,4	30,8	0,6	0,03	11
	17,5	-	-	28,7	0,6	14,2	17,4	30,8	0,6	0,03	11
