ตลับลูกปืน SKF 61904-2RS1

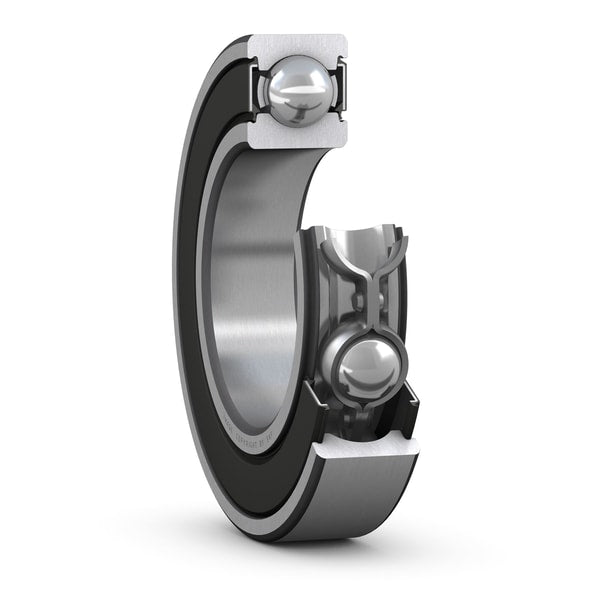

ตลับลูกปืน SKF 61904-2RS1 ตอกย้ำความสมบูรณ์แบบของตลับลูกปืนหน้าตัดบางที่พร้อมรับมือกับสภาพแวดล้อมที่ท้าทาย ด้วยซีลยาง NBR แบบสัมผัส (2RS1) ทั้งสองด้านที่ออกแบบขอบปากซีลตามหลักอากาศพลศาสตร์และการไหลของของไหล ช่วยให้ขอบซีลแนบสนิทกับร่องที่วงแหวนในอย่างพอดีโดยสร้างแรงเสียดทานน้อยที่สุดเท่าที่จะเป็นไปได้ นวัตกรรมนี้ช่วยปกป้องผิวโลหะอันบริสุทธิ์ของเม็ดลูกปืนจากการกัดกร่อนของความชื้นและฝุ่นผงภายนอก ในขณะที่พื้นที่หน้าตัดที่แคบของซีรีส์ 619xx ช่วยให้นักออกแบบเครื่องจักรสามารถลดน้ำหนักรวมของระบบได้อย่างมีนัยสำคัญ นับเป็นการผสมผสานระหว่างวัสดุศาสตร์ชั้นเลิศและการออกแบบทางเรขาคณิตที่แม่นยำของแบรนด์อันดับหนึ่งจากสวีเดน

คุณสมบัติ

• การออกแบบที่เรียบง่าย อเนกประสงค์ และทนทาน
• แรงเสียดทานต่ำ
• ความสามารถในการหมุนด้วยความเร็วสูง
• รองรับโหลดตามแนวรัศมีและแนวแกนได้ทั้งสองทิศทาง
• ต้องการการบำรุงรักษาน้อย

ข้อมูลจำเพาะ

• แผ่นเกราะเหล็กคู่แบบไม่สัมผัส (Non-contact Metallic Shields): ฝาปิดเหล็กทั้งสองด้านติดตั้งโดยเว้นระยะห่างจากวงแหวนในเพียงเสี้ยวมิลลิเมตร ทำให้น้ำมันหล่อลื่นไม่ไหลออก และฝุ่นภายนอกเข้ายาก โดยไม่มีแรงต้านจากซีลยาง
• รักษาความเร็วรอบได้สูงสุด: โครงสร้างฝา 2Z ช่วยให้ตลับลูกปืนทำความเร็วรอบได้เทียบเท่ากับแบบเปิด แต่ได้เปรียบตรงที่มีเกราะป้องกันสิ่งสกปรกในตัว เหมาะสำหรับมอเตอร์ไฟฟ้าทั่วไป
• ความเสถียรของขนาดภายใต้ความร้อน: ผ่านกระบวนการ Heat Stabilization ของ SKF ทำให้โครงสร้างเหล็กไม่บิดเบี้ยวแม้ทำงานในอุณหภูมิที่สูงขึ้นอย่างต่อเนื่อง

• วิเคราะห์เทคโนโลยีซีล 2RS1: รหัสต่อท้าย 2RS1 หมายถึงฝาปิดยางสังเคราะห์ (Contact Seals) ทั้งสองด้านที่สัมผัสกับวงแหวนในโดยตรง นวัตกรรมนี้ของ SKF ป้องกันความชื้น น้ำกระเซ็น และฝุ่นผงขนาดเล็กได้อย่างหมดจด
• การรักษาสมดุลระหว่างแรงเสียดทานและการปกป้อง: แม้ซีลสัมผัสจะเพิ่มแรงเสียดทานเล็กน้อยเมื่อเทียบกับฝาเหล็ก แต่การออกแบบริมฝีปากซีล (Seal lip) ของ SKF ถูกคำนวณให้สร้างแรงกดที่พอดี ทำให้ป้องกันการรั่วซึมของจาระบีได้ดีเยี่ยมโดยไม่กินกำลังเครื่อง
• ความเสถียรของรังลูกปืน (Cage Stability): รังลูกปืนเหล็กกล้าปั๊มขึ้นรูปในรุ่นนี้ ทำหน้าที่จัดระเบียบเม็ดลูกปืนให้กระจายแรงกดอย่างสม่ำเสมอ ลดการสึกหรอเฉพาะจุดแม้ในสภาวะที่มีโหลดเยื้องศูนย์เล็กน้อย

Dimensions						Abutment and fillet dimensions				Calculation factors
d	d1 ≈	d2 ≈	D1 ≈	D2 ≈	r1,2 min.	da min.	da max.	Da max.	ra max.	kr	f0
mm						mm				-
17 cont.	26,5	-	-	39,6	1	22,6	-	41,4	1	0,03	12
	-	23,4	-	39,6	1	22,6	23,5	41,4	1	0,03	12
	-	23,4	-	39,6	1	22,6	23,5	41,4	1	0,03	12
	-	-	-	39,6	1	22,6	26,4	41,4	1	0,03	12
	-	-	-	39,6	1	22,6	26,4	41,4	1	0,03	12
	32,4	-	-	48,7	1,1	23,5	-	55	1	0,035	11
20	23,8	-	-	29,4	0,6	22	23,6	30	0,3	0,015	15
	-	-	-	29,4	0,6	22	23,6	30	0,3	0,015	15
	-	-	28,3	-	0,3	22	-	30	0,3	0,015	15
	25,5	-	-	32,7	0,3	22	23	35	0,3	0,02	15
	-	-	-	32,7	0,3	22	25,5	35	0,3	0,02	15
	-	-	-	32,7	0,3	22	-	35	0,3	0,02	15
	27,2	-	-	37,2	0,3	22	-	40	0,3	0,02	15
	27,2	-	-	37,2	0,6	23,2	-	38,8	0,6	0,025	14
	-	24,6	-	37,2	0,6	23,2	24,5	38,8	0,6	0,025	14
	-	24,6	-	37,2	0,6	23,2	24,5	38,8	0,6	0,025	14
	27,2	-	-	37,2	0,6	23,2	27,1	38,8	0,6	0,025	14
	27,2	-	-	37,2	0,6	23,2	27,1	38,8	0,6	0,025	14
	28,8	-	-	40,6	1	25,6	-	41,4	1	0,025	13
	-	26	-	40,6	1	25,6	26	41,4	1	0,025	13
	-	26	-	40,6	1	25,6	26	41,4	1	0,025	13
	28,8	-	-	40,6	1	25,6	28,7	41,4	1	0,025	13
	28,2	-	39,6	-	1	25,6	-	41,4	1	0,025	12
	28,8	-	-	40,6	1	25,6	28,7	41,4	1	0,025	13
	-	26,9	-	44,8	1,1	27	27	45	1	0,03	12
	30,3	-	-	44,8	1,1	27	-	45	1	0,03	12
	-	26,9	-	44,8	1,1	27	27,3	45	1	0,03	12
	30,3	-	-	44,8	1,1	27	30,3	45	1	0,03	12
	30,3	-	42,6	-	1,1	27	-	45	1	0,03	12
	30,3	-	-	44,8	1,1	27	30,3	45	1	0,03	12
	37,1	-	54,8	-	1,1	29	-	63	1	0,035	11
22	32,2	-	-	44	1	27,6	32	44,4	1	0,025	14
	32,2	-	-	44	1	27,6	-	44,4	1	0,025	14
	32,9	-	45,3	-	1,1	29	-	47	1	0,03	12
