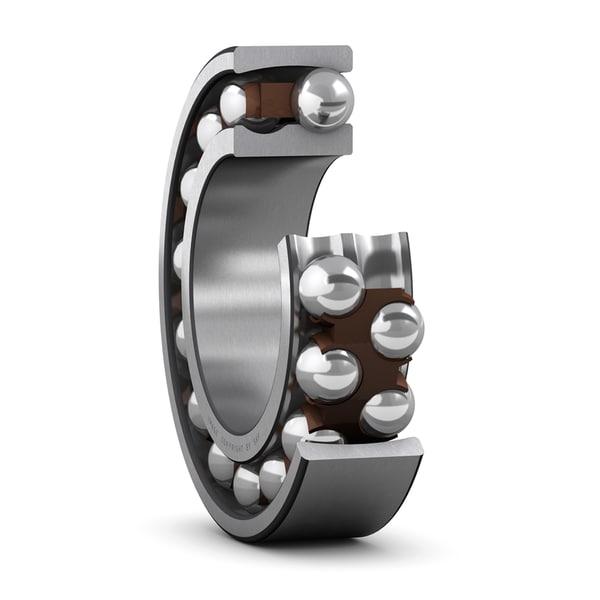

ตลับลูกปืน SKF 2309 EKTN9

ตลับลูกปืน SKF 2309 EKTN9: ตลับลูกปืนเม็ดกลมปรับแนวได้เองแถวคู่ (Self-aligning ball bearing) รูในเรียว K ดีไซน์ประสิทธิภาพสูงแบบ E มาพร้อมรังโพลีเอไมด์ 6,6 เสริมใยแก้ว (TN9) น้ำหนักเบา ลดแรงเสียดทานและเสียงรบกวน ทนทานต่อสารเคมีและสารหล่อลื่นได้ดีเยี่ยม คุณสมบัติปรับแนวได้เองชดเชยการเยื้องแนวของเพลาได้อย่างสมบูรณ์แบบ เหมาะสำหรับเครื่องจักรสิ่งทอและระบบอัตโนมัติ

คุณสมบัติ

• รองรับการเยื้องศูนย์แบบคงที่ (static misalignment) และแบบเคลื่อนที่ (dynamic misalignment)
• ประสิทธิภาพยอดเยี่ยมที่ความเร็วสูง
• ประสิทธิภาพดีเยี่ยมกับงานเบา
• แรงเสียดทานต่ำ

ข้อมูลจำเพาะ

• ดีไซน์ E: มุ่งเน้นการปรับปรุงเรขาคณิตภายในเพื่อเพิ่มขีดความสามารถในการรับแรงได้สูงขึ้น
• รูเรียว (K): ช่วยเพิ่มความแม่นยำในการติดตั้งบนเพลา ลดความเสี่ยงจากการประกอบที่ผิดพลาด
• รังลูกปืน TN9: ทำจากพอลิเมอร์คุณภาพสูง (Glass fiber reinforced PA66) ซึ่งมีน้ำหนักเบาและลดแรงเสียดทานได้ดีกว่ารังโลหะในบางสภาวะ
• ความทนทาน: ออกแบบมาเพื่อประสิทธิภาพการหมุนที่เสถียรภายใต้อุณหภูมิที่เหมาะสม

Dimensions
d	45 mm	Bore diameter
D	100 mm	Outside diameter
B	36 mm	Width
d1	≈ 60.16 mm	Shoulder diameter inner ring
D1	≈ 86 mm	Shoulder diameter outer ring
r1,2	min. 1.5 mm	Chamfer dimension
Abutment dimensions
Da	max. 91 mm	Abutment diameter housing
ra	max. 1.5 mm	Fillet radius

ข้อมูลทางเทคนิค

• นวัตกรรมรัง (Cage) TN9: รังโพลีอะไมด์น้ำหนักเบา ลดเสียงรบกวนขณะความเร็วสูง
• ติดตั้งง่าย: รูเตเปอร์ช่วยประหยัดเวลาและเพิ่มความแม่นยำในการติดตั้ง
