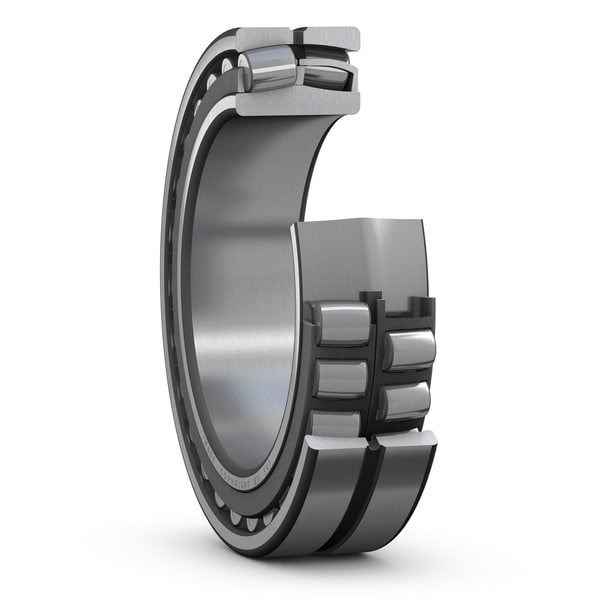

ตลับลูกปืน SKF 22324 CC/W33

ตลับลูกปืน SKF 22324 CC/W33: ตลับลูกปืนเม็ดโค้งสองแถวซีรีส์หนาพิเศษขนาดใหญ่ ดีไซน์ภายในแบบ CC ลดแรงเสียดทาน เพิ่มความลื่นไหลในการหมุน พร้อมระบบหล่อลื่น W33 ที่มีร่องและรูจ่ายน้ำมันรอบวงแหวนนอก นวัตกรรมเหล็กกล้าและการออกแบบเม็ดลูกกลิ้งของ SKF ช่วยให้ทนทานต่อการรับแรงแนวรัศมีและแนวแกนพร้อมกันในระดับมหาศาล เหมาะสำหรับเครื่องโม่หิน เครื่องจักรในโรงถลุงเหล็ก และงานวิศวกรรมหนัก

คุณสมบัติ

• ปรับตั้งตัวเองได้ (Self-aligning)
• รองรับการเยื้องศูนย์ (Accommodate misalignment)
• รองรับน้ำหนักได้สูง (High load carrying capacity)
• แรงเสียดทานต่ำและอายุการใช้งานยาวนาน (Low friction and long service life)
• ทนทานต่อการสึกหรอมากขึ้น (Increased wear resistance)

ข้อมูลจำเพาะ

• ดีไซน์ CC: พัฒนามาเพื่อลดแรงเสียดทานภายในได้อย่างมีนัยสำคัญ ส่งผลให้เครื่องจักรทำงานได้เร็วและร้อนน้อยลง
• ระบบ W33: การมีช่องทางน้ำมันที่วงแหวนนอกช่วยให้บำรุงรักษาง่ายและยืดอายุจาระบีได้ยาวนานขึ้น
• ความสามารถในการรับแรงกระแทก: โครงสร้างที่แข็งแกร่งรองรับการกระแทกในระบบอุตสาหกรรมได้ดี
• ความน่าเชื่อถือระดับโลก: เป็นรุ่นยอดนิยมที่ได้รับการยอมรับในความคุ้มค่าและอายุการใช้งานที่ยาวนาน

Dimensions
d	120 mm	Bore diameter
tΔdmp	-0.02 - 0 mm	Deviation limits of mid-range bore diameter
D	260 mm	Outside diameter
tΔDmp	-0.035 - 0 mm	Deviation limits of mid-range outside diameter
B	86 mm	Width
tΔBs	-0.08 - 0 mm	Deviation limits of ring width
d2	≈ 152 mm	Shoulder diameter of inner ring
D1	≈ 216 mm	Shoulder/recess diameter of outer ring
b	13.9 mm	Width of lubrication groove
K	7.5 mm	Diameter of lubrication hole
r1,2	min. 3 mm	Chamfer dimension
	Normal	ISO tolerance class for dimensions
Abutment dimensions
da	min. 134 mm	Diameter of shaft abutment
Da	max. 246 mm	Diameter of housing abutment
ra	max. 2.5 mm	Radius of fillet

ข้อมูลทางเทคนิค

• นวัตกรรม W33: ระบบร่องและรูน้ำมันช่วยให้การหล่อลื่นเข้าถึงหน้าสัมผัสได้ดีขึ้น
• ประสิทธิภาพการออกแบบ CC: ลดแรงเสียดทานภายใน ทำให้อุณหภูมิทำงานต่ำลง
