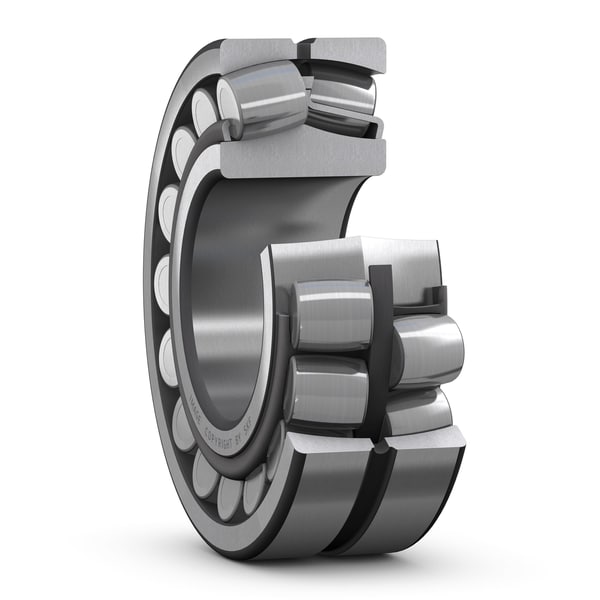

ตลับลูกปืน SKF 22217 EK/C3

ตลับลูกปืน SKF 22217 EK/C3: ตลับลูกปืนเม็ดโค้งสองแถวที่ผสมผสานดีไซน์ E รับโหลดสูง รูในเรียว K ติดตั้งง่าย และระยะเคลียแรนซ์ C3 ป้องกันการขยายตัวจากความร้อน เป็นโซลูชันวิศวกรรมขั้นสูงจาก SKF ที่ออกแบบมาสำหรับสภาพแวดล้อมการทำงานที่รุนแรง มีแรงบิดสูงและความร้อนสะสมต่อเนื่อง ช่วยลดแรงเสียดทานและการสูญเสียพลังงานในระบบอย่างยอดเยี่ยม ส่งผลให้เครื่องจักรทำงานได้อย่างเต็มกำลังและเสถียรที่สุด

คุณสมบัติ

• ปรับตั้งตัวเองได้ (Self-aligning)
• รองรับการเยื้องศูนย์ (Accommodate misalignment)
• รองรับน้ำหนักได้สูง (High load carrying capacity)
• แรงเสียดทานต่ำและอายุการใช้งานยาวนาน (Low friction and long service life)
• ทนทานต่อการสึกหรอมากขึ้น (Increased wear resistance)

ข้อมูลจำเพาะ

• การผสมผสานจุดแข็ง: รวมเอาข้อดีของรูเรียว (K) และระยะห่างพิเศษ (C3) ไว้ด้วยกัน เพื่อประสิทธิภาพสูงสุด
• ลดการสะสมความร้อน: ออกแบบมาเพื่อจัดการกับปัญหาความร้อนที่เกิดจากแรงเสียดทานและการขยายตัวของชิ้นส่วน
• การใช้งานอเนกประสงค์: รองรับทั้งแรงแนวรัศมีและแรงแนวแกนพร้อมกันได้อย่างสมดุล
• มาตรฐานคุณภาพ: เหล็กกล้าเกรดพรีเมียมจาก SKF ช่วยป้องกันการสึกหรอที่เกิดจากฝุ่นละอองหรือมลภาวะหากได้รับการหล่อลื่นที่เหมาะสม

Dimensions
d	85 mm	Bore diameter
tΔdmp	0 – 0.035 mm	Deviation limits of mid-range bore diameter
tΔSL	0 – 0.035 mm	Deviation limits of tapered slope
D	150 mm	Outside diameter
tΔDmp	-0.018 – 0 mm	Deviation limits of mid-range outside diameter
B	36 mm	Width
tΔBs	-0.08 – 0 mm	Deviation limits of ring width
d2	≈ 101 mm	Shoulder diameter of inner ring
D1	≈ 133 mm	Shoulder/recess diameter of outer ring
b	6 mm	Width of lubrication groove
K	3 mm	Diameter of lubrication hole
r1,2	min. 2 mm	Chamfer dimension
-	Normal	ISO tolerance class for dimensions
Abutment dimensions
Da	max. 139 mm	Diameter of housing abutment
ra	max. 2 mm	Radius of fillet

ข้อมูลทางเทคนิค

• การผสมผสานจุดแข็ง: รวมข้อดีของรูเรียว (K) และระยะเคลียร์รันส์ (C3) เหมาะกับงานรับภาระสูงที่อุณหภูมิเปลี่ยนแปลงบ่อย
• ความยืดหยุ่น: ลดความเครียดสะสมในเม็ดลูกปืน ทำให้เครื่องจักรเดินต่อเนื่องได้ยาวนาน
• การรักษาเสถียรภาพ: ป้องกันการสึกหรอจากการขยายตัวของโลหะในสภาวะโหลดหนัก
