ตลับลูกปืน SKF 22211 E/C3

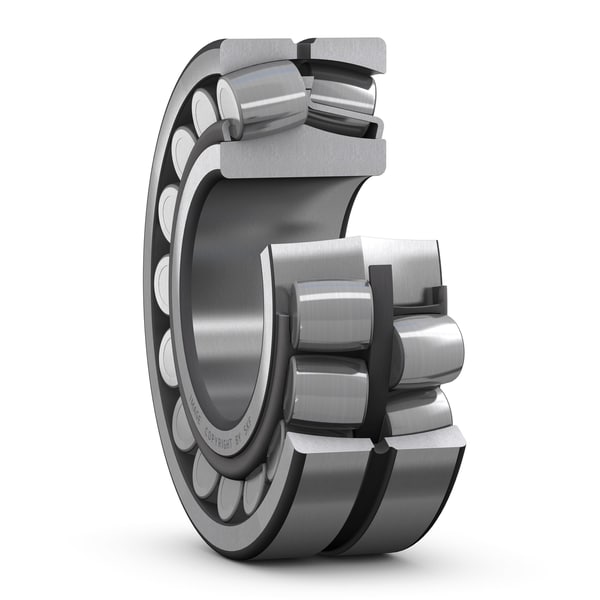

ตลับลูกปืน SKF 22211 E/C3: ตลับลูกปืนเม็ดโค้งสองแถวจาก SKF ผสานโครงสร้างภายในรับโหลดสูงรหัส E เข้ากับพิกัดความหลวมภายในระดับ C3 เพื่อความปลอดภัยขั้นสูงสุดเมื่อตลับลูกปืนต้องเผชิญสภาวะความร้อนจัดจากการทำงานต่อเนื่อง รูในทรงกระบอกตรง โครงสร้างรางวิ่งทรงโค้งช่วยปรับแนวได้เองโดยอัตโนมัติ ลดความเครียดเฉพาะจุดของผิวสัมผัสโลหะและกระจายแรงกดทับได้อย่างดีเยี่ยม

คุณสมบัติ

• ปรับตั้งตัวเองได้ (Self-aligning)
• รองรับการเยื้องศูนย์ (Accommodate misalignment)
• รองรับน้ำหนักได้สูง (High load carrying capacity)
• แรงเสียดทานต่ำและอายุการใช้งานยาวนาน (Low friction and long service life)
• ทนทานต่อการสึกหรอมากขึ้น (Increased wear resistance)

ข้อมูลจำเพาะ

• ช่องว่าง C3 กับงานโหลดกระชาก: ป้องกันการแตกร้าวของวงแหวนเมื่อถูกบีบรัดตัวจากเสื้อลูกปืน (Housing) ที่มีอุณหภูมิต่ำกว่าเพลา
• การประยุกต์ใช้งานในพัดลมดูดอากาศยักษ์: รับมือกับแรงเหวี่ยงที่ไม่ได้ศูนย์กลางและอุณหภูมิสะสมจากการทำงาน 24 ชั่วโมง
• การขัดผิวหน้าสัมผัสชั้นเลิศ: ลดความขรุขระเพื่อป้องกันการเกิดฟองอากาศแควิเทชัน (Cavitation) ในชั้นฟิล์มน้ำมัน

Principal dimensions			Basic load ratings		Fatigue load limit	Speed ratings		Mass	Designations
			dynamic	static		Reference speed	Limiting speed		Bearing with cylindrical bore	tapered bore
d	D	B	C	C0	Pu
mm			kN		kN	r/min		kg	-
20	52	18	49,9	44	4,75	13 000	17 000	0,28	22205/20 E	-
25	52	18	49,9	44	4,75	13 000	17 000	0,26	22205 E	22205 EK
	52	23	49,9	44	4,75	-	6 100	0,26	BS2-2205-2RS/VT143	-
	62	17	49,1	41,5	4,55	9 300	12 000	0,28	21305 CC	-
30	62	20	66,1	60	6,4	10 000	14 000	0,29	22206 E	22206 EK
	62	25	66,1	60	6,4	-	5 100	0,34	BS2-2206-2RS/VT143	-
	72	19	65,7	61	6,8	8 200	10 000	0,41	21306 CC	-
35	72	23	88,8	85	9,3	9 000	12 000	0,45	22207 E	22207 EK
	72	28	88,8	85	9,3	-	4 300	0,52	BS2-2207-2RS/VT143	-
	80	21	79,2	72	8,15	7 300	9 500	0,55	21307 CC	-
40	80	23	98,5	90	9,8	8 000	11 000	0,53	22208 E	22208 EK
	80	28	98,5	90	9,8	-	3 900	0,57	BS2-2208-2RS/VT143	BS2-2208-2RSK/VT143
	90	23	107	108	11,8	7 000	9 500	0,75	21308 E	21308 EK
	90	33	155	140	15	6 000	8 000	1,05	22308 E/VA405	-
	90	33	155	140	15	6 000	8 000	1,05	22308 E	22308 EK
	90	38	155	140	15	-	3 900	1,2	BS2-2308-2RS/VT143	-
45	85	23	104	98	10,8	7 500	10 000	0,58	22209 E	22209 EK
	85	28	104	98	10,8	-	3 500	0,66	BS2-2209-2RS/VT143	BS2-2209-2RSK/VT143
	100	25	129	127	13,7	6 300	8 500	0,99	21309 E	21309 EK
	100	36	190	183	19,6	5 300	7 000	1,4	22309 E/VA405	-
	100	36	190	183	19,6	5 300	7 000	1,4	22309 E	22309 EK
	100	42	190	183	19,6	-	3 400	1,6	BS2-2309-2RS/VT143	-
50	90	23	107	108	11,8	7 000	9 500	0,63	22210 E	22210 EK
	90	28	107	108	11,8	-	3 200	0,7	BS2-2210-2RS/VT143	BS2-2210-2RSK/VT143
	110	27	159	166	18,6	5 600	7 500	1,35	21310 E	21310 EK
	110	40	228	224	24	4 800	6 300	1,9	22310 E/VA405	-
	110	40	228	224	24	4 800	6 300	1,9	22310 E	22310 EK
	110	45	228	224	24	-	3 000	2,1	BS2-2310-2RS/VT143	-
55	100	25	129	127	13,7	6 300	8 500	0,84	22211 E	22211 EK
	100	31	129	127	13,7	-	2 900	1	BS2-2211-2RS/VT143	BS2-2211-2RSK/VT143
	120	29	159	166	18,6	5 600	7 500	1,7	21311 E	21311 EK
	120	43	280	280	30	4 300	5 600	2,45	22311 E	22311 EK
	120	43	280	280	30	4 300	5 600	2,45	22311 E/VA405	22311 EK/VA405
	120	49	280	280	30	-	2 800	2,8	BS2-2311-2RS/VT143	-

ข้อมูลทางเทคนิค

• ระยะเผื่อ C3: ช่วยป้องกันการติดขัดเมื่อเครื่องจักรเกิดการขยายตัวทางความร้อนสูง
• ประสิทธิภาพการหมุน: ลดแรงเสียดทานภายใน เพิ่มความลื่นไหลในการทำงาน
• ประหยัดพลังงาน: ช่วยให้มอเตอร์และเพลาทำงานได้เต็มประสิทธิภาพ ลดการสูญเสียพลังงาน
