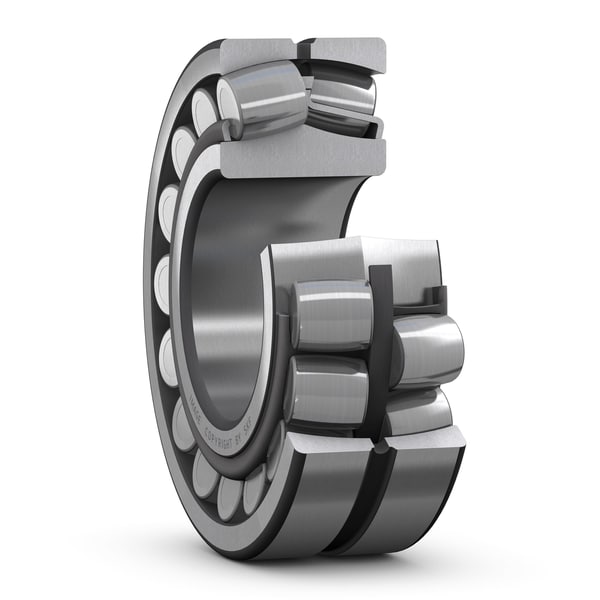

ตลับลูกปืน SKF 21312 EK/C3

ตลับลูกปืน SKF 21312 EK/C3: ตลับลูกปืนเม็ดโค้งสองแถวระดับท็อปจาก SKF โครงสร้างภายในปรับปรุงพิเศษเพื่อรับโหลดหนักรหัส EK รูในแบบเตเปอร์เพิ่มความแน่นหนาในการยึดเกาะเพลา มาพร้อมพิกัดระยะเคลียแรนซ์ภายในระดับ C3 เพื่อความปลอดภัยจากการขยายตัวของเหล็กภายใต้อุณหภูมิสูงและสภาวะงานรอบจัด ทนทานต่อแรงกระแทกและแรงบิดเบี้ยวของโครงสร้างเครื่องจักรกลหนักได้อย่างดีเยี่ยมตลอดเวลา

คุณสมบัติ

• ปรับตั้งตัวเองได้ (Self-aligning)
• รองรับการเยื้องศูนย์ (Accommodate misalignment)
• รองรับน้ำหนักได้สูง (High load carrying capacity)
• แรงเสียดทานต่ำและอายุการใช้งานยาวนาน (Low friction and long service life)
• ทนทานต่อการสึกหรอมากขึ้น (Increased wear resistance)

ข้อมูลจำเพาะ

• C3 กับการจัดการความร้อนในลูกกลิ้งทรงโค้ง: ลูกกลิ้งทรงโค้งมีพื้นที่สัมผัสมาก การใช้พิกัด C3 จึงจำเป็นเพื่อลดอุณหภูมิสะสมเมื่อหมุนรอบจัด
• กลไกนำทางการกลิ้ง (Roller guidance): แหวนไกด์ตรงกลางช่วยจัดระเบียบเม็ดลูกกลิ้ง ไม่ให้เกิดการขัดกันระหว่างทำงาน
• สมรรถนะในสภาวะสุดขั้ว: ทนทานต่อการโก่งตัวของโครงสร้างสายพานลำเลียงในเหมืองแร่โดยไม่ศูนย์เสียพลังงานขับเคลื่อน

Dimensions
d	60 mm	Bore diameter
tΔdmp	0 - 0.03 mm	Deviation limits of mid-range bore diameter
tΔSL	0 - 0.03 mm	Deviation limits of tapered slope
D	130 mm	Outside diameter
tΔDmp	-0.018 - 0 mm	Deviation limits of mid-range outside diameter
B	31 mm	Width
tΔBs	-0.06 - 0 mm	Deviation limits of ring width
d2	≈87.8 mm	Shoulder diameter of inner ring
D1	≈115 mm	Shoulder/recess diameter of outer ring
b	6 mm	Width of lubrication groove
K	3 mm	Diameter of lubrication hole
r1,2	min.2.1 mm	Chamfer dimension
	Normal	ISO tolerance class for dimensions

ข้อมูลทางเทคนิค

• ออกแบบรองรับภาระหนักและการเอียงตัวของเพลาในเครื่องจักรหนัก
• รูเตเปอร์ 1:12 ปรับระยะห่างภายในได้แม่นยำผ่านการสวมอัด
• มาตรฐาน C3 รองรับการขยายตัวจากความร้อนสูง
