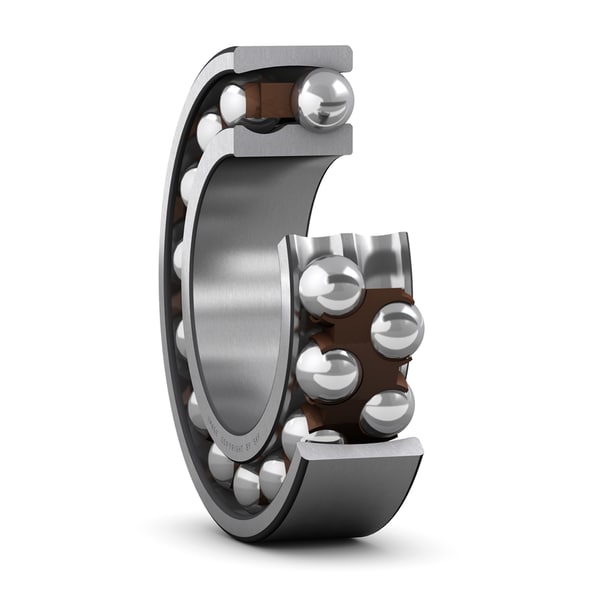

ตลับลูกปืน SKF 1209 EKTN9

ตลับลูกปืน SKF 1209 EKTN9: ตลับลูกปืนเม็ดกลมแถวคู่ปรับแนวได้เองจาก SKF สำหรับเพลาขนาดกลาง ออกแบบมาให้รองรับการเยื้องศูนย์จากการติดตั้งหรือการบิดตัวของเพลา รหัส E เพิ่มปริมาณและขนาดเม็ดกลมเพื่อการรับโหลดที่เหมาะสมที่สุด รูในลาดเอียงเตเปอร์รหัส K และใช้รังลูกปืนพอลิเมอร์รหัส TN9 ทนความร้อนสูง ช่วยลดเสียงรบกวนและแรงสั่นสะเทือน ยืดอายุการใช้งานเครื่องจักรให้ยาวนานขึ้นภายใต้ภาระงานหนัก

คุณสมบัติ

• รองรับการเยื้องศูนย์แบบคงที่ (static misalignment) และแบบเคลื่อนที่ (dynamic misalignment)
• ประสิทธิภาพยอดเยี่ยมที่ความเร็วสูง
• ประสิทธิภาพดีเยี่ยมกับงานเบา
• แรงเสียดทานต่ำ

ข้อมูลจำเพาะ

• รูเปอร์ K เพื่อการถอดประกอบที่ปลอดภัย: ลดความเสียหายของเพลาขณะติดตั้งและซ่อมบำรุงด้วยปลอกเบ่ง (Withdrawal sleeve)
• กลไกตลับลูกปืนปรับแนวได้เอง: วงแหวนนอกที่มีร่องกลิ้งเป็นรูปทรงกลม ช่วยให้เม็ดลูกปืนเคลื่อนที่สอดรับกับมุมเพลาที่เบี่ยงเบน
• ประสิทธิภาพรหัส E เชิงวิศวกรรม: เพิ่มขนาดเม็ดลูกปืนให้ใหญ่ขึ้นภายใต้ขอบเขตเดิม เพื่อเพิ่มพิกัดความสามารถในการรับน้ำหนัก (Load rating)

Dimensions
d	45 mm	Bore diameter
D	85 mm	Outside diameter
B	19 mm	Width
d1	≈ 57.51 mm	Shoulder diameter inner ring
D1	≈ 72.5 mm	Shoulder diameter outer ring
r1,2	min. 1.1 mm	Chamfer dimension
Abutment dimensions
Da	max. 78 mm	Abutment diameter housing
ra	max. 1.1 mm	Fillet radius

ข้อมูลทางเทคนิค

• ลดการสั่นสะเทือน: ปรับแนวได้เองช่วยลดความเค้นสะสมในโครงสร้าง
• ความแม่นยำ: รูเตเปอร์ช่วยเพิ่มความเสถียรในการส่งกำลัง
• กรงไนลอนยุคใหม่: ทนแรงเหวี่ยงและช่วยให้น้ำมันหล่อลื่นเข้าถึงจุดต่างๆ ได้ดี
