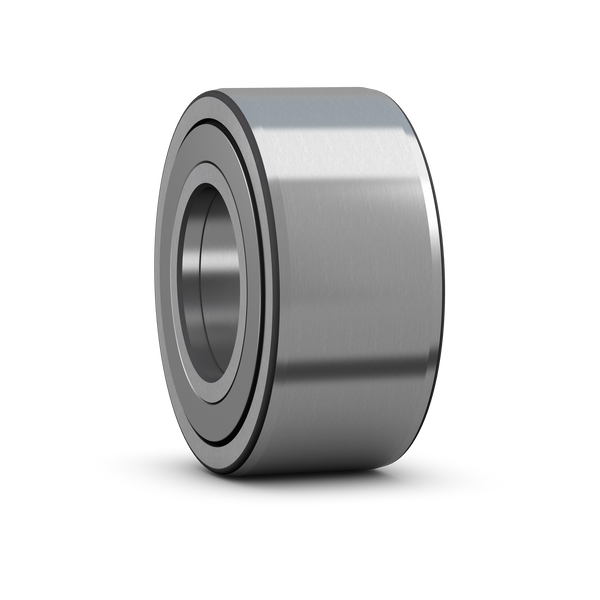

ตลับลูกปืน SKF NATR 12 PPA

ตลับลูกปืน SKF NATR 12 PPA เพิ่มประสิทธิภาพระบบขับเคลื่อนเชิงเส้นด้วยลูกกลิ้งประคอง (Track roller) SKF NATR 12 PPA นวัตกรรมจาก SKF ที่ออกแบบมาเพื่อรับโหลดหนักและทนต่อแรงกระแทกสูง รหัส NATR บ่งบอกถึงลูกกลิ้งแบบมีแกนนำ (Yoke-type) ที่มาพร้อมรังและเม็ดเข็ม ช่วยลดแรงเสียดทานได้ดีเยี่ยม ส่วนรหัส PPA หมายถึงการมีวงแหวนสไลด์หน้าแปลนทำจากโพลีเอไมด์ (Polyamide flange rings) และซีลแบบมีหน้าสัมผัส ช่วยกักเก็บจาระบีและป้องกันสิ่งสกปรกเข้าสู่ภายในอย่างเหนือชั้น การเรียนรู้การใช้งาน Track roller ของ SKF จะช่วยให้ระบบสายพานลำเลียงและกลไกลูกเบี้ยวทำงานได้อย่างราบรื่น อายุการใช้งานยาวนาน ลดภาระงานซ่อมบำรุงได้อย่างชัดเจน

คุณสมบัติ

• เหมาะสำหรับลักษณะงานที่มีพื้นที่หน้าตัดจำกัด
• เหมาะสำหรับออกแบบการติดตั้งตลับลูกปืนที่เล็กกระทัดรัด
• ID 32 mm x OD 12 mm x Width 14 mm

ข้อมูลจำเพาะ

• วงแหวนเลื่อน (Sliding Rings): รุ่น PPA จะมาพร้อมกับวงแหวนหน้าแปลนที่ทำจากวัสดุโพลีเอไมด์ (Polyamide 66) ซึ่งทำหน้าที่รับแรงแนวแกน (Axial loads) ที่เกิดขึ้นระหว่างการกลิ้ง ช่วยป้องกันการเสียดสีระหว่างโลหะกับโลหะ ส่งผลให้อุณหภูมิขณะทำงานลดลงอย่างมีนัยสำคัญ
• รูปทรงหน้าสัมผัสแบบโค้ง (Crowned Outer Ring Profile): วงแหวนนอกถูกออกแบบให้มีลักษณะโค้งมนเล็กน้อย เพื่อช่วยชดเชยการเยื้องศูนย์และลดความเค้นที่ขอบ (Edge stresses) เมื่อตลับลูกปืนต้องวิ่งอยู่บนราง การออกแบบนี้ช่วยลดการสึกหรอของทั้งตัวตลับลูกปืนและรางวิ่งได้อย่างดีเยี่ยม
• ระบบซีลป้องกัน: มีซีลแบบสัมผัสในตัวที่ช่วยกักเก็บสารหล่อลื่นและป้องกันฝุ่นผง สิ่งสกปรก หรือความชื้นเข้าสู่เม็ดลูกกลิ้ง

Dimensions
D	32 mm	Outside diameter
d	12 mm	Bore diameter
C	14 mm	Width outer ring
B	15 mm	Width inner ring
d1	25.2 mm	Outside diameter flange ring

ข้อมูลทางเทคนิค

• โครงสร้างภายในแบบ Yoke-Type Track Roller: ตลับลูกปืนรุ่นนี้ถูกออกแบบมาเพื่อรองรับภาระหนัก (Heavy Loads) โดยเฉพาะ มาพร้อมกับวงแหวนนอกที่มีความหนาพิเศษ (Thick-walled outer ring) ซึ่งมีพื้นผิวสัมผัสเป็นแบบโค้ง (Crowned) ช่วยลดความเค้นขอบ (Edge stress) เมื่อต้องรับภาระในลักษณะที่เพลาไม่ขนานกันหรือมีการเอียงตัวเล็กน้อย
• เทคโนโลยีการซีลแบบ PPA (High-Efficiency Sealing): จุดเด่นสำคัญของรหัส PPA คือการติดตั้งซีลแบบสัมผัสชนิดพิเศษ (Contact seal) ที่ทำจากโพลียูรีเทน ทั้งสองด้านของตลับลูกปืน ซึ่งช่วยป้องกันสิ่งแปลกปลอม ฝุ่นละออง และความชื้นได้อย่างมีประสิทธิภาพสูงกว่าซีลแบบโลหะทั่วไป ช่วยยืดอายุการใช้งาน (Service Life) ของจาระบีภายในได้ยาวนานขึ้นแม้ในสภาพแวดล้อมที่รุนแรง
• ระบบนำร่องเม็ดลูกปืนแบบเต็มตัว (Full Complement Needle Rollers): ภายในใช้เม็ดลูกปืนเข็มแบบเต็มตัวโดยไม่มีรัง (Cage) ซึ่งเป็นการเพิ่มจำนวนเม็ดลูกปืนให้ได้มากที่สุดเท่าที่จะทำได้ ส่งผลให้ค่าความสามารถในการรับภาระทางสถิต และพลศาสตร์ สูงกว่าตลับลูกปืนแบบมีรังอย่างเห็นได้ชัด ทำให้เหมาะสำหรับงานที่ต้องการแรงบิดสูงในพื้นที่จำกัด
• คุณสมบัติการหล่อลื่นที่เหนือระดับ: ออกแบบมาพร้อมกับรูเติมจาระบีที่วงแหวนใน (Inner ring) ช่วยให้การบำรุงรักษาในเครื่องจักรทำได้สะดวกโดยไม่ต้องถอดชิ้นส่วนหลักออกมา ผิวหน้าสัมผัสของร่องวิ่ง (Raceway) ได้รับการเคลือบและผ่านกระบวนการชุบแข็งแบบพิเศษเฉพาะของ SKF เพื่อลดแรงเสียดทานและป้องกันการสึกหรอจากการเสียดสีต่อเนื่องได้ดียิ่งขึ้น

เอกสารข้อมูล

ตลับลูกปืน SKF NATR 12 PPA Data Sheet
