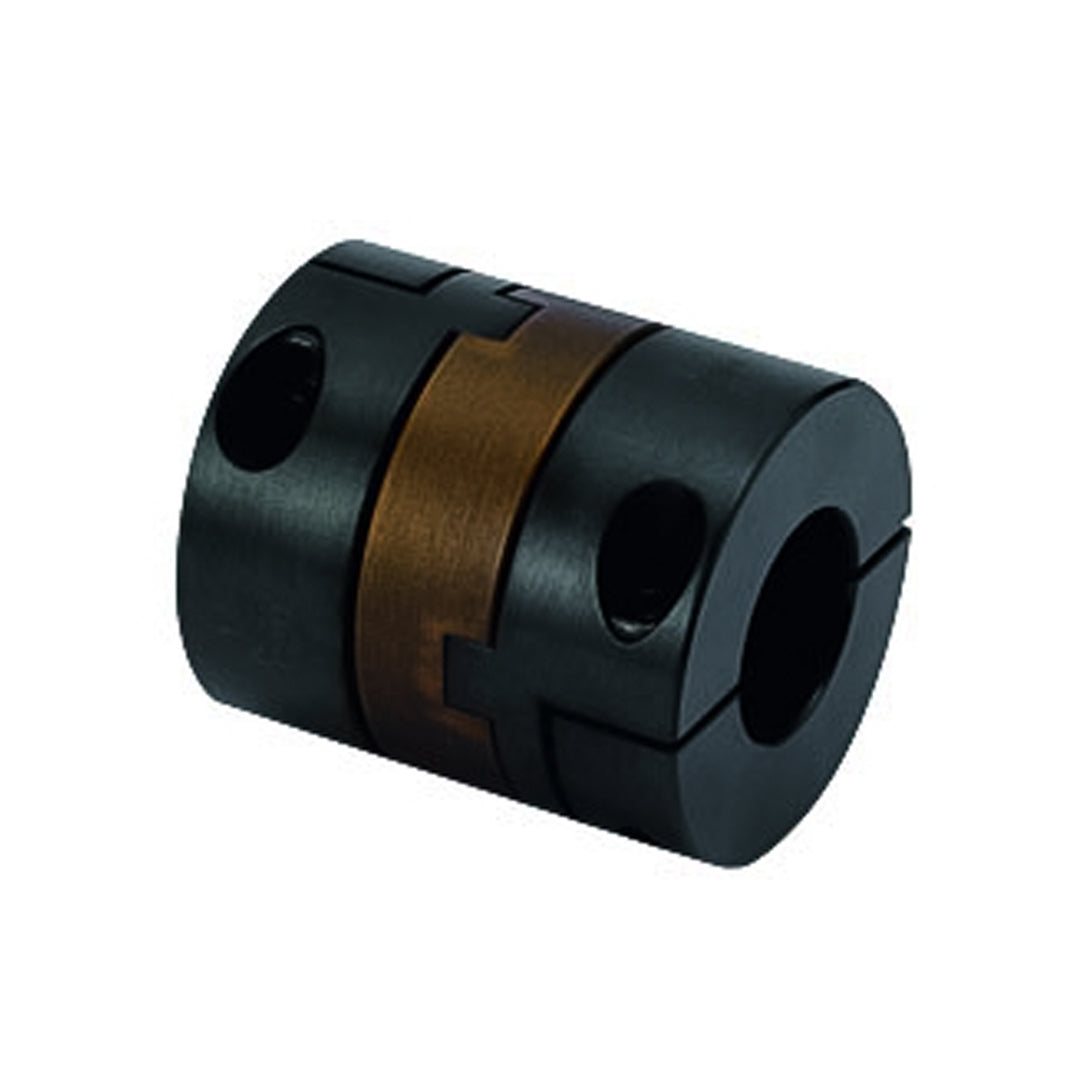

คัปปลิ้งFlexible Shaft Coupling NBK Oldham Type MOM-55-22-25

คัปปลิ้งFlexible Shaft Coupling NBK Oldham Type MOM-55-22-25

NBK

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
7,100.00 ฿
7,100.00 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด คัปปลิ้งFlexible Shaft Coupling NBK Oldham Type MOM-55-22-25

แคตตาล็อก :

คัปปลิ้ง NBK ประเภท Oldham

เป็นคัปปลิ้งประเภทหนึ่งที่มีกลไกการทำงานแบบหมุนเป็นวงแหวน โดยประกอบด้วยแผ่นโลหะทรงกลมที่มีรูกลวงอยู่ตรงกลาง แผ่นโลหะเหล่านี้จะเชื่อมต่อกันด้วยแกนโลหะ โดยแกนโลหะจะหมุนอยู่บนแผ่นโลหะโดยไม่สัมผัสกันโดยตรง ทำให้เกิดช่องว่างระหว่างแผ่นโลหะ ซึ่งช่องว่างนี้จะทำหน้าที่รองรับความคลาดเคลื่อนระหว่างเพลาทั้งสองด้าน

คุณสมบัติ

  • รองรับความคลาดเคลื่อนระหว่างเพลาทั้งสองด้านได้สูง
  • ทนต่อแรงบิดและแรงสั่นสะเทือนได้ดี
  • มีประสิทธิภาพในการถ่ายโอนกำลังสูง
  • บำรุงรักษาง่าย
รูป

ขนาดการใช้งาน

Part Number MOM-55-22-25
A 2.165
L 0.669
W 2.008
E 1.091
F 0.335
M M6
Screw Tightening Torque (Ibf in.) 761.95

ข้อมูลจำเพราะ

Part Number MOM-55-22-25
Standard Bore Diameter (Dimensional Allowance H8) D1 22
Standard Bore Diameter (Dimensional Allowance H8) D2 25
Max.Bore Diameter(mm) 30
Rated Torque*1(Ibf in.) 876.15
Max.Torque(N・m) 1752.3
Max. Rotational Frequency (min-1) 2000
Moment of Inertia (oz.in.2)*2 16.402
Static Torsional Stiffness(N・m/rad) 4633.8
Max.Angular Misalignment(°) 2
Max. Lateral Misalignment(in)*3 0.047
Mass(oz)*2 22.43
