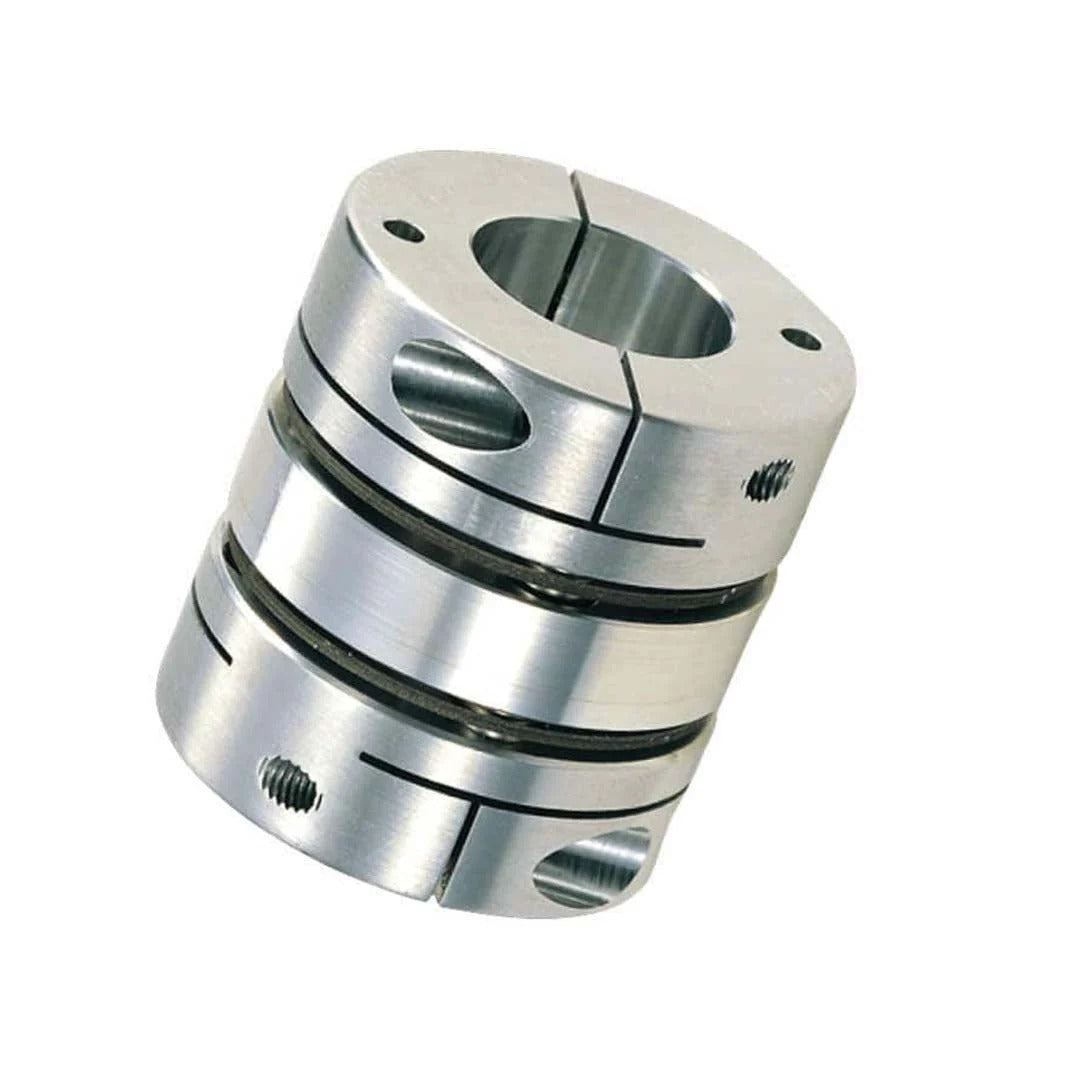

คัปปลิ้ง Couplings NBK code XBWS-19C2A

XBW-C และ XBWS-C เป็นคัปปลิ้งแบบแผ่นดิสก์ชนิดยืดหยุ่น ที่ใช้แผ่นดิสก์สแตนเลสช่วยรองรับการเยื้องศูนย์ การเอียงของเพลา และการขยับตามแนวแกนได้อย่างมีประสิทธิภาพ โดยรุ่น XBW-C ใช้ดุมอะลูมิเนียมอัลลอยเกรดความแข็งแรงสูง น้ำหนักเบาและทนทาน ส่วนรุ่น XBWS-C ผลิตจากสแตนเลสทั้งหมด จึงเหมาะสำหรับงานที่ต้องการความทนทานต่อการกัดกร่อนและสภาพแวดล้อมที่รุนแรง พร้อมให้การส่งกำลังที่แม่นยำและเสถียรในงานอุตสาหกรรมต่างๆ

คุณสมบัติ

• ระยะรุนเป็นศูนย์ (Zero Backlash) เหมาะสำหรับงานที่ต้องการความแม่นยำสูง
• ความแข็งเกร็งต่อการบิดสูง (High Torsional Stiffness) ตอบสนองต่อการทำงานของมอเตอร์ได้ดีเยี่ยม
• แรงบิดสูง (High Torque) ออกแบบมาให้รองรับแรงบิดในระดับสูง
• วามทนทานต่อการกัดกร่อน ในรุ่น XBWS-C เนื่องจากใช้วัสดุสแตนเลสทั้งหมด
• มอเตอร์ที่รองรับ เซอร์โวมอเตอร์ (Servomotor), สเต็ปปิ้งมอเตอร์ (Stepping Motor) และมอเตอร์ทั่วไป
• การใช้งาน อุปกรณ์ขับเคลื่อน (Actuator), เครื่องติดตั้งอุปกรณ์บนแผงวงจร (Surface-mount machine), แท่นวาง XY ความแม่นยำสูง (High precision XY stage) และโต๊ะแบ่งส่วน (Index table)

ข้อมูลจำเพาะ

• รุ่น XBW-C ใช้อะลูมิเนียมอัลลอยความแข็งแรงสูงในส่วนดุมและตัวเว้นระยะ ทำให้น้ำหนักเบาและทนทาน
• รุ่น XBWS-C ผลิตจากสแตนเลสทั้งหมด เหมาะสำหรับงานที่ต้องการความทนทานต่อการกัดกร่อนและสภาพแวดล้อมหนัก
• แผ่นดิสก์ของทั้งสองรุ่นผลิตจากสแตนเลส ช่วยเพิ่มความยืดหยุ่นและความแม่นยำในการส่งกำลัง
• โบลต์และสกรูยึดผลิตจากวัสดุแข็งแรงสูง พร้อมเคลือบผิวป้องกันสนิม เพื่อเพิ่มอายุการใช้งานและความมั่นคงในการยึดจับ
• มีขนาดเส้นผ่านศูนย์กลางให้เลือกตั้งแต่ขนาดเล็กจนถึงขนาดใหญ่ รองรับงานได้หลากหลาย
• รุ่นขนาดเล็กสามารถรองรับความเร็วรอบสูงได้ถึงประมาณ 42,000 รอบต่อนาที
• รองรับการเอียงของเพลาได้สูง ช่วยลดผลกระทบจากการติดตั้งที่คลาดเคลื่อน
• เหมาะสำหรับงานที่ต้องการความแม่นยำสูง การหมุนเสถียร และการตอบสนองรวดเร็วในระบบอัตโนมัติและเครื่องจักรอุตสาหกรรม
• รองรับขนาดรูเพลาตั้งแต่ขนาดเล็กไปจนถึงเพลาขนาดใหญ่

Part Number	A	L	W	E	F	G	M	Screw Tightening Torque (N • m)
XBW-15C2	15	7.5	22	6.1	2.3	5.25	M2	0.5
XBW-19C2	19	9	25.5	8.5	2.5	7.1	M2	0.5
XBW-25C2	25	11	32.2	12.5	3.5	9.25	M2.5	1
XBW-27C2	27	11	32.2	14.5	3.5	10.25	M2.5	1
XBW-34C3	34	12	37.4	16.5	4	13	M3	1.5
XBW-39C2	39	15	46.6	20.5	5	14.5	M4	3.5
XBW-44C2	44	15	46.6	23	5	17	M4	3.5
XBW-56C3	56	20	60.4	29	6	21.25	M5	8
XBW-68C5	68	24	75	33	7	25	M6	13
XBW-82C5	82	31	98	36	9	29.5	M8	30
XBW-94C7	94	31	99.6	48	9	35.5	M8	30
XBW-104C8	104	32	104.4	58	9	40.5	M8	30
XBWS-15C2A	15	7.5	22	6.1	2.3	5.25	M2	0.5
XBWS-19C2A	19	9	25.5	8.5	2.5	7.1	M2	0.5
XBWS-25C2A	25	11	32.2	12.5	3.5	9.25	M2.5	1
XBWS-27C2A	27	11	32.2	14.5	3.5	10.25	M2.5	1
XBWS-34C3A	34	12	37.4	16.5	4	13	M3	1.5
XBWS-39C2A	39	15	46.6	20.5	5	14.5	M4	3.5
XBWS-44C2A	44	15	46.6	23	5	17	M4	3.5
XBWS-56C3A	56	20	60.4	29	6	21.25	M5	8

ข้อมูลทางเทคนิค

• มีข้อมูลแรงต้านที่เกิดจากการเยื้องศูนย์ของเพลา ช่วยให้สามารถประเมินโหลดที่เกิดขึ้นกับระบบเมื่อเพลาติดตั้งไม่ตรงแนว
• รองรับแรงกดตามแนวแกนได้ โดยมีข้อมูลแรงต้านเพื่อใช้ในการออกแบบและเลือกใช้งานให้เหมาะสม
• ค่าแรงบิดที่อาจทำให้เพลาเกิดการลื่นจะขึ้นอยู่กับขนาดรูเพลา โดยเฉพาะรุ่นที่ใช้ระบบแคลมป์รัดเพลา จึงควรเลือกขนาดให้เหมาะสมกับแรงบิดของมอเตอร์
• ค่าความแข็งแรงต่อการบิดเปลี่ยนแปลงน้อยมากแม้อุณหภูมิเปลี่ยนไป ทำให้การตอบสนองของระบบยังคงเสถียรและแม่นยำ
• แนะนำให้ใช้เพลาที่มีค่าความเผื่อตามมาตรฐาน เพื่อให้ยึดจับได้แน่นและลดการสั่นสะเทือน
• ควรขันสกรูด้วยแรงบิดตามค่าที่กำหนดในตาราง เพื่อป้องกันการคลายตัวหรือความเสียหายระหว่างการใช้งาน

เอกสารข้อมูล

คัปปลิ้ง Couplings NBK code XBWS-19C2A Data Sheet
