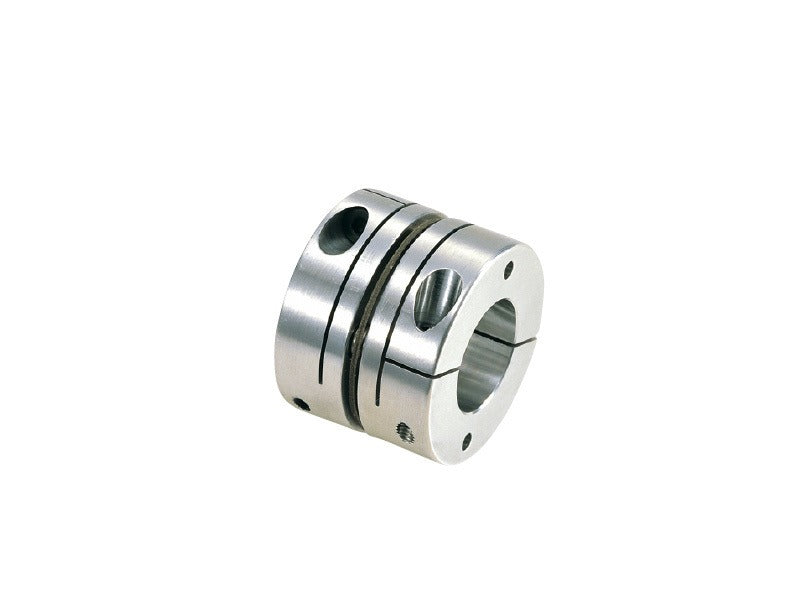

คัปปลิ้ง Couplings NBK code XBSS-15C2A

ข้อต่อเพลาแบบยืดหยุ่น (Flexible Coupling) ชนิดแผ่นดิสก์เดี่ยว (Single-Disk Type) รุ่น XBS-C และ XBSS-C ได้รับการออกแบบให้มีโครงสร้างกะทัดรัด ความยาวรวมสั้น ช่วยประหยัดพื้นที่ติดตั้ง พร้อมรองรับการส่งกำลังได้อย่างแม่นยำด้วยคุณสมบัติแบบไม่มีระยะคลอน (Zero Backlash) จึงเหมาะสำหรับงานระบบเซอร์โว มอเตอร์ เครื่องจักรอัตโนมัติ และอุปกรณ์ที่ต้องการความเที่ยงตรงสูง รุ่น XBS-C ใช้ตัวเสื้อ (Hub) ผลิตจากอลูมิเนียมอัลลอยด์ความแข็งแรงสูงพิเศษ A7075 (Extra Super Duralumin) ซึ่งมีน้ำหนักเบาแต่แข็งแรง รองรับการตอบสนองการหมุนได้ดี ส่วนรุ่น XBSS-C ผลิตจากสเตนเลสสตีลทั้งชิ้น (All Stainless Steel) ให้ความทนทานต่อการกัดกร่อนและสภาพแวดล้อมที่มีความชื้นหรือสารเคมีได้อย่างยอดเยี่ยม อีกทั้งยังช่วยลดการสั่นสะเทือนและชดเชยการเยื้องศูนย์ของเพลาได้อย่างมีประสิทธิภาพ เพิ่มความเสถียรและยืดอายุการใช้งานของระบบส่งกำลังโดยรวม

คุณสมบัติ

• การชดเชยความคลาดเคลื่อนของเพลา (Misalignment Compensation) แผ่นดิสก์สเตนเลสสามารถรองรับความคลาดเคลื่อนของเพลาได้หลายรูปแบบ ทั้งการเยื้องศูนย์ในแนวรัศมี (Eccentricity), การเอียงของเพลาในแนวเชิงมุม (Angular Misalignment) และการเคลื่อนตัวในแนวแกน (End-play) ช่วยลดแรงกดที่เกิดกับลูกปืนและชุดขับเคลื่อน
• แรงบิดสูงและตอบสนองแม่นยำ (High Torque & Precision Response) รองรับแรงบิดได้สูง (High Torque) พร้อมค่าความแข็งเกร็งต่อการบิดสูง (High Torsional Stiffness) ทำให้การส่งกำลังแม่นยำ ตอบสนองรวดเร็ว และไม่มีระยะคลอน (Zero Backlash)
• เสถียรภาพต่ออุณหภูมิ (Thermal Stability) ค่าความแข็งเกร็งต่อการบิดเปลี่ยนแปลงน้อยมากแม้อุณหภูมิในการทำงานสูง ช่วยให้การควบคุมการเคลื่อนที่คงที่และมีเสถียรภาพตลอดการใช้งาน
• ลดการสั่นสะเทือนของระบบ (Vibration Reduction) ช่วยลดแรงสั่นสะเทือนและแรงกระชากจากการหมุน ส่งผลให้ระบบขับเคลื่อนทำงานได้เรียบลื่นและยืดอายุการใช้งานของอุปกรณ์
• เหมาะสำหรับงานความแม่นยำสูง (High Precision Applications) นิยมใช้งานร่วมกับ Servomotor, Stepping Motor และมอเตอร์ทั่วไป โดยเฉพาะในระบบ Actuator, เครื่องวางชิ้นส่วนอิเล็กทรอนิกส์บนแผงวงจร (Surface-Mount Machine) รวมถึงโต๊ะงานและเครื่องจักรอัตโนมัติที่ต้องการความละเอียดสูงในการควบคุมตำแหน่ง

ข้อมูลจำเพาะ

• รุ่น XBS-15C2 รองรับแรงบิดสูงสุด 0.6 N·m รองรับความเร็วรอบได้สูงถึง 42,000 min⁻¹ และรองรับรูเพลาสูงสุด 6 mm เหมาะสำหรับงานความเร็วสูงและระบบขนาดเล็กที่ต้องการความแม่นยำ
• รุ่น XBS-34C3 รองรับแรงบิดสูงสุด 4.2 N·m ความเร็วรอบสูงสุด 18,000 min⁻¹ รองรับรูเพลาสูงสุด 16 mm ให้สมดุลระหว่างความแข็งแรงและการตอบสนองที่รวดเร็ว
• รุ่น XBS-68C5 รองรับแรงบิดสูงถึง 60 N·m ที่ความเร็วรอบสูงสุด 9,000 min⁻¹ และรองรับรูเพลาสูงสุด 32 mm เหมาะสำหรับงานเครื่องจักรอัตโนมัติและระบบส่งกำลังขนาดกลาง
• รุ่น XBS-104C8 รองรับแรงบิดสูงสุดถึง 200 N·m ความเร็วรอบสูงสุด 6,000 min⁻¹ พร้อมรองรับรูเพลาสูงสุด 50 mm เหมาะกับงานอุตสาหกรรมที่ต้องการความแข็งแรงสูงและเสถียรภาพในการส่งกำลัง
• รุ่น XBSS-15C2A รองรับแรงบิด 0.42 N·m ความเร็วรอบสูงสุด 42,000 min⁻¹ รองรับรูเพลาสูงสุด 6 mm โดยโครงสร้างสเตนเลสช่วยเพิ่มความทนทานต่อการกัดกร่อนและสภาพแวดล้อมพิเศษ

Part Number 1	A	L	W	F	G	M	Screw Tightening Torque (N・m)
XBS-15C2	15	7.5	16	2.3	5.25	M2	0.5
XBS-19C2	19	9	19	2.5	7.1	M2	0.5
XBS-25C2	25	11	23.6	3.5	9.25	M2.5	1
XBS-27C2	27	11	23.6	3.5	10.25	M2.5	1
XBS-34C3	34	12	26.2	4	13	M3	1.5
XBS-39C2	39	15	32.8	5	14.5	M4	3.5
XBS-44C2	44	15	32.8	5	17	M4	3.5
XBS-56C3	56	20	43.2	6	21.25	M5	8
XBS-68C5	68	24	53	7	25	M6	13
XBS-82C5	82	31	68	9	29.5	M8	30
XBS-94C7	94	31	68.8	9	35.5	M8	30
XBS-104C8	104	32	71.2	9	40.5	M8	30
XBSS-15C2A	15	7.5	16	2.3	5.25	M2	0.5
XBSS-19C2A	19	9	19	2.5	7.1	M2	0.5
XBSS-25C2A	25	11	23.6	3.5	9.25	M2.5	1
XBSS-27C2A	27	11	23.6	3.5	10.25	M2.5	1
XBSS-34C3A	34	12	26.2	4	13	M3	1.5
XBSS-39C2A	39	15	32.8	5	14.5	M4	3.5
XBSS-44C2A	44	15	32.8	5	17	M4	3.5
XBSS-56C3A	56	20	43.2	6	21.25	M5	8

ข้อมูลทางเทคนิค

• Hub รุ่น XBS-C ผลิตจากอลูมิเนียมอัลลอยด์ A7075 น้ำหนักเบา แข็งแรงสูง และมีตัวเลือกการเคลือบผิวแบบ Anodized เพื่อเพิ่มความทนทานต่อการสึกกร่อน
• Hub รุ่น XBSS-C ผลิตจากสเตนเลสสตีล SUS303 ให้ความทนทานต่อการกัดกร่อน เหมาะสำหรับสภาพแวดล้อมที่มีความชื้นหรือสารเคมี
• แผ่นดิสก์ (Disk) ใช้วัสดุ SUS304 ช่วยเพิ่มความยืดหยุ่นและความทนทานต่อแรงล้า รองรับการชดเชยความคลาดเคลื่อนของเพลาได้ดี
• สกรูยึด (Hex Socket Head Cap Screw) ใช้วัสดุ SCM435 เคลือบดำ หรือ SUSXM7 เพื่อเพิ่มความแข็งแรงและความทนทานต่อการใช้งานต่อเนื่อง
• แรงบิดลื่นไถล (Slip Torque) ของรุ่นแบบ Clamping จะเปลี่ยนแปลงตามขนาดรูเพลา ควรตรวจสอบค่าจากตารางก่อนเลือกใช้งานจริง
• ค่าความแข็งเกร็งต่อการบิด (Static Torsional Stiffness) วัดที่อุณหภูมิ 20°C หากใช้งานในอุณหภูมิสูง ควรคำนึงถึงการขยายตัวทางความร้อนของเพลา ซึ่งอาจส่งผลต่อค่าความเยื้องศูนย์
• คำแนะนำในการติดตั้ง ควรใช้พิกัดความเผื่อของเพลาระดับ h6 หรือ h7 เพื่อให้ได้ความแม่นยำและประสิทธิภาพสูงสุดในการส่งกำลัง
