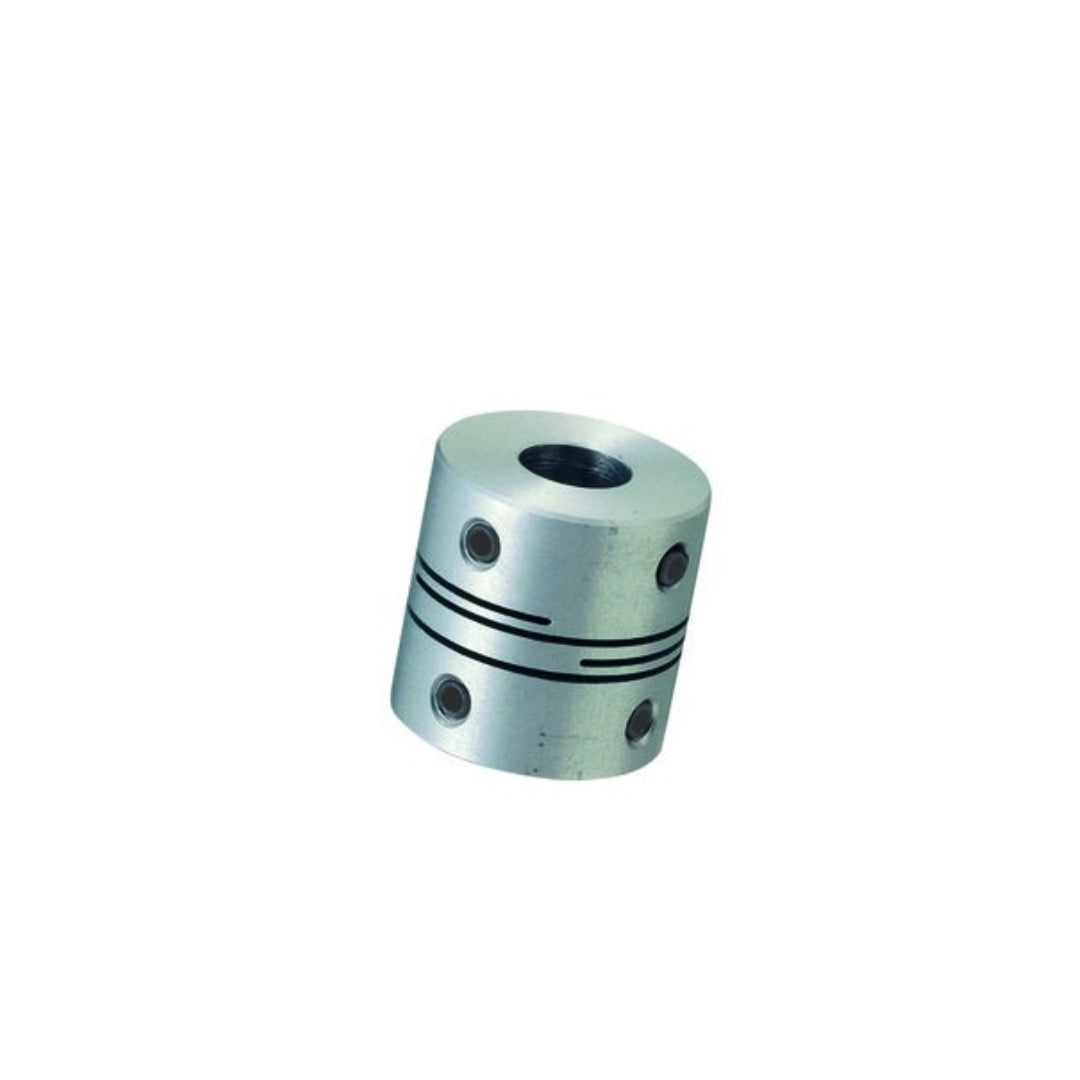

คัปปลิ้ง Couplings NBK code MWSS-16

คัปปลิ้งชนิดนี้เป็นข้อต่อเพลาแบบโครงสร้างชิ้นเดียวต่อเนื่อง (One-piece Structure Coupling) ผลิตจากโลหะทรงกระบอกชิ้นเดียวและขึ้นรูปด้วยการตัดสลิตหรือผ่าร่องอย่างแม่นยำ เพื่อให้เกิดลักษณะคล้ายสปริงแผ่น (Plate Spring) ภายในตัวคัปปลิ้ง ช่วยรองรับและชดเชยการเยื้องศูนย์ของเพลาได้ทั้งในแนวทำมุม (Angular Misalignment) รวมถึงการขยับตัวในแนวแกน (End-play) โดยยังคงถ่ายทอดแรงบิดได้อย่างราบรื่นและมีความแม่นยำสูง ตัวผลิตภัณฑ์มีวัสดุให้เลือกใช้งานทั้งอลูมิเนียมอัลลอยด์ที่มีน้ำหนักเบาและตอบสนองการหมุนได้ดี รวมถึงสแตนเลสสตีลที่ให้ความแข็งแรงและทนทานต่อสภาพแวดล้อมสูง เหมาะสำหรับงานระบบอัตโนมัติและเครื่องจักรความละเอียดสูง เช่น อุปกรณ์ขนถ่ายชิ้นงาน (Transport Device), แท่นเลื่อน XY Stage และเครื่องป้อนชิ้นส่วนอัตโนมัติ (Parts Feeder) ที่ต้องการความเที่ยงตรงในการส่งกำลังและลดผลกระทบจากการเยื้องศูนย์ของเพลา

คุณสมบัติ

• เหมาะสำหรับการใช้งานร่วมกับ เซอร์โวมอเตอร์ (Servomotor) และ สเต็ปปิ้งมอเตอร์ (Stepping Motor) โดยเฉพาะงานที่ต้องการความแม่นยำในการควบคุมตำแหน่ง การตอบสนองรวดเร็ว และการส่งกำลังที่มีเสถียรภาพสูง
• ให้คุณสมบัติการจำกัดระยะฟรี (Zero Backlash) ได้อย่างยอดเยี่ยม ทั้งในรุ่น MWS และ MWSS ช่วยลดปัญหาระยะคลอนในระบบ ส่งผลให้การเคลื่อนที่และการควบคุมตำแหน่งมีความแม่นยำสูง
• รองรับแรงบิดสูง (High Torque) ได้ดี ทั้งสองรุ่นสามารถถ่ายทอดกำลังได้อย่างมีประสิทธิภาพ เหมาะสำหรับเครื่องจักรที่ต้องการความแข็งแรงและความต่อเนื่องในการทำงาน
• มีความแข็งเกร่งต่อการบิดสูง (High Torsional Stiffness) ช่วยลดการบิดตัวระหว่างการส่งกำลัง ทำให้การตอบสนองของระบบมอเตอร์มีความรวดเร็วและนิ่งมากขึ้น
• รุ่น MWS ผลิตจากอลูมิเนียม น้ำหนักเบา เหมาะสำหรับงานทั่วไปที่ต้องการลดมวลหมุนของระบบ แต่ไม่มีคุณสมบัติเด่นด้านการป้องกันการกัดกร่อน
• รุ่น MWSS ผลิตจากสแตนเลส มีความทนทานต่อการกัดกร่อนสูง เหมาะสำหรับสภาพแวดล้อมที่มีความชื้น สารเคมี หรือการใช้งานที่ต้องการความทนทานระยะยาว
• ทั้งสองรุ่นถูกออกแบบมาเพื่อรองรับงานระบบอัตโนมัติ เครื่องจักรความแม่นยำสูง และอุปกรณ์ที่ต้องการความเสถียรในการหมุนอย่างต่อเนื่อง

ข้อมูลจำเพาะ

• รุ่น MWS / MWS-C ใช้ตัวเรือนผลิตจากอลูมิเนียมอัลลอยด์เกรด A2017 พร้อมชุบผิวอโนไดซ์ (Anodized) เพื่อเพิ่มความทนทานต่อการกัดกร่อนและการสึกหรอ
• สกรูของรุ่น MWS / MWS-C ทั้งแบบ Set Screw และ Cap Screw ผลิตจากเหล็กเกรด SCM435 พร้อมเคลือบผิวฟิล์มสีดำ (Ferrosoferric Oxide Film) ช่วยป้องกันสนิมและเพิ่มความแข็งแรงของผิววัสดุ
• รุ่น MWSS / MWSS-C ใช้ตัวเรือนผลิตจากสแตนเลสเกรด SUS303 เหมาะสำหรับงานที่ต้องการความทนทานต่อความชื้นและการกัดกร่อนสูง
• สกรูของรุ่น MWSS / MWSS-C ทั้งแบบ Set Screw และ Cap Screw ผลิตจากสแตนเลสเกรด SUSXM7 ช่วยเพิ่มความทนทานและรองรับการใช้งานในสภาพแวดล้อมที่รุนแรงได้ดี
• รองรับความเร็วรอบสูงสุดตั้งแต่ 19,000 ถึง 78,000 รอบต่อนาที โดยค่าความเร็วรอบจะขึ้นอยู่กับขนาดและรุ่นของข้อต่อเพลา
• สามารถรองรับการเยื้องศูนย์แนวทำมุมได้สูงสุด 1 องศา ช่วยลดผลกระทบจากการติดตั้งที่คลาดเคลื่อน
• รองรับการเยื้องศูนย์แนวแกนได้ประมาณ ±0.1 ถึง ±0.2 มิลลิเมตร ช่วยลดแรงกดและภาระที่เกิดกับเพลาหรือแบริ่ง
• การเลือกขนาดข้อต่อเพลาสามารถพิจารณาได้จากความสัมพันธ์ระหว่างขนาดเส้นผ่านศูนย์กลางเพลาและค่าแรงบิดใช้งาน
• ตัวอย่างการเลือกใช้งาน: หากใช้เพลาขนาด 5 มิลลิเมตร และมีแรงบิดโหลดประมาณ 0.8 นิวตันเมตร รุ่นที่เหมาะสมคือ MWS-20 หรือ MWSS-20
• โครงสร้างของข้อต่อเพลามีน้ำหนักเบา แต่ยังคงความแข็งแรงสูง เหมาะสำหรับงานความเร็วสูงและระบบส่งกำลังที่ต้องการความแม่นยำ
• เหมาะสำหรับการใช้งานร่วมกับเซอร์โวมอเตอร์ สเต็ปปิ้งมอเตอร์ และระบบอัตโนมัติที่ต้องการความเที่ยงตรงสูง

Part Number	A	L	W	F	M	Screw Tightening Torque (N·m)	Standard Bore Diameter (Dimensional Allowance H8) D₁-D₂
MWS-8	8	3.4	10	1.7	M2	0.18	2 - 2	3 - 3
MWS-12	12	5.1	14	2.5	M2.5	0.5	4 - 4	4 - 5	4.5 - 5	5 - 5
MWS-16	16	6.8	18	3	M3	0.7	4.5 - 5	5 - 5	5 - 6	6 - 6
MWS-20	20	7.55	20	3	M3	0.7	5 - 6	5 - 8	6 - 6	6 - 8	8 - 8
MWS-25	25	9.45	25	4	M4	1.7	5 - 6	6 - 6	6 - 8	8 - 8	8 - 10	10 - 10
MWS-32	32	12.4	32	6	M4	1.7	8 - 8	8 - 10	10 - 10	10 - 12	12 - 12	12 - 14
MWSS-8	8	3.4	10	1.7	M2	0.12	2 - 2	3 - 3	3 - 4
MWSS-12	12	5.2	14	2.5	M2.5	0.2	4 - 4	4 - 5	4.5 - 5	5 - 5
MWSS-16	16	6.8	18	3	M3	0.7	5 - 5	5 - 6	6 - 6
MWSS-20	20	7.65	20	3	M3	0.7	5 - 6	5 - 8	6 - 6	6 - 8	8 - 8
MWSS-25	25	9.6	25	4	M4	1.7	5 - 6	6 - 6	6 - 8	8 - 8	8 - 10	10 - 10
MWSS-32	32	12.6	32	6	M4	1.7	8 - 8	8 - 10	10 - 10	10 - 12	12 - 12	12 - 14

ข้อมูลทางเทคนิค

• แรงปฏิกิริยาในแนวแกน (Thrust Reaction Force) จะเปลี่ยนแปลงตามระยะการกดอัดของข้อต่อ โดยเมื่อมีการกดอัดมากขึ้น ค่าแรงต้านในแนวแกนก็จะสูงขึ้นตามไปด้วย อีกทั้งข้อต่อขนาดใหญ่ เช่น เบอร์ 32 จะให้ค่าแรงปฏิกิริยาสูงกว่ารุ่นขนาดเล็ก จึงเหมาะกับงานที่ต้องรองรับโหลดและแรงผลักในแนวแกนได้มากกว่า
• การเปลี่ยนแปลงของค่าความแข็งเกร่งต่อการบิด (Static Torsional Stiffness) ของทั้งรุ่น MWS และ MWSS เมื่ออุณหภูมิเปลี่ยนแปลง มีผลกระทบน้อยมาก ทำให้การตอบสนองของระบบยังคงมีเสถียรภาพ ความไวในการควบคุมแทบไม่เปลี่ยนไป เหมาะสำหรับงานที่ต้องการความแม่นยำและความต่อเนื่องในการทำงาน
• เมื่อนำไปใช้งานในสภาพแวดล้อมที่มีอุณหภูมิสูง ควรระมัดระวังการเยื้องศูนย์ของเพลา ซึ่งอาจเกิดจากการขยายตัวหรือการโก่งตัวของเพลาจากความร้อน เพราะอาจส่งผลต่อประสิทธิภาพและอายุการใช้งานของข้อต่อได้
• ค่าแรงบิดการลื่นไถล (Slip Torque) ของรุ่นปลอกรัดแบบ Clamping Type รหัสต่อท้าย -C จะขึ้นอยู่กับขนาดรูเพลา (Bore Diameter) โดยแต่ละขนาดจะมีค่าการยึดจับและค่าที่เริ่มเกิดการรูดลื่นแตกต่างกัน ดังนั้นควรตรวจสอบตารางข้อมูลจำเพาะของแต่ละรุ่นอย่างละเอียดก่อนเลือกใช้งาน เพื่อให้เหมาะสมกับแรงบิดและลักษณะงานจริง
