คัปปลิ้ง Couplings NBK code MSTS-40K

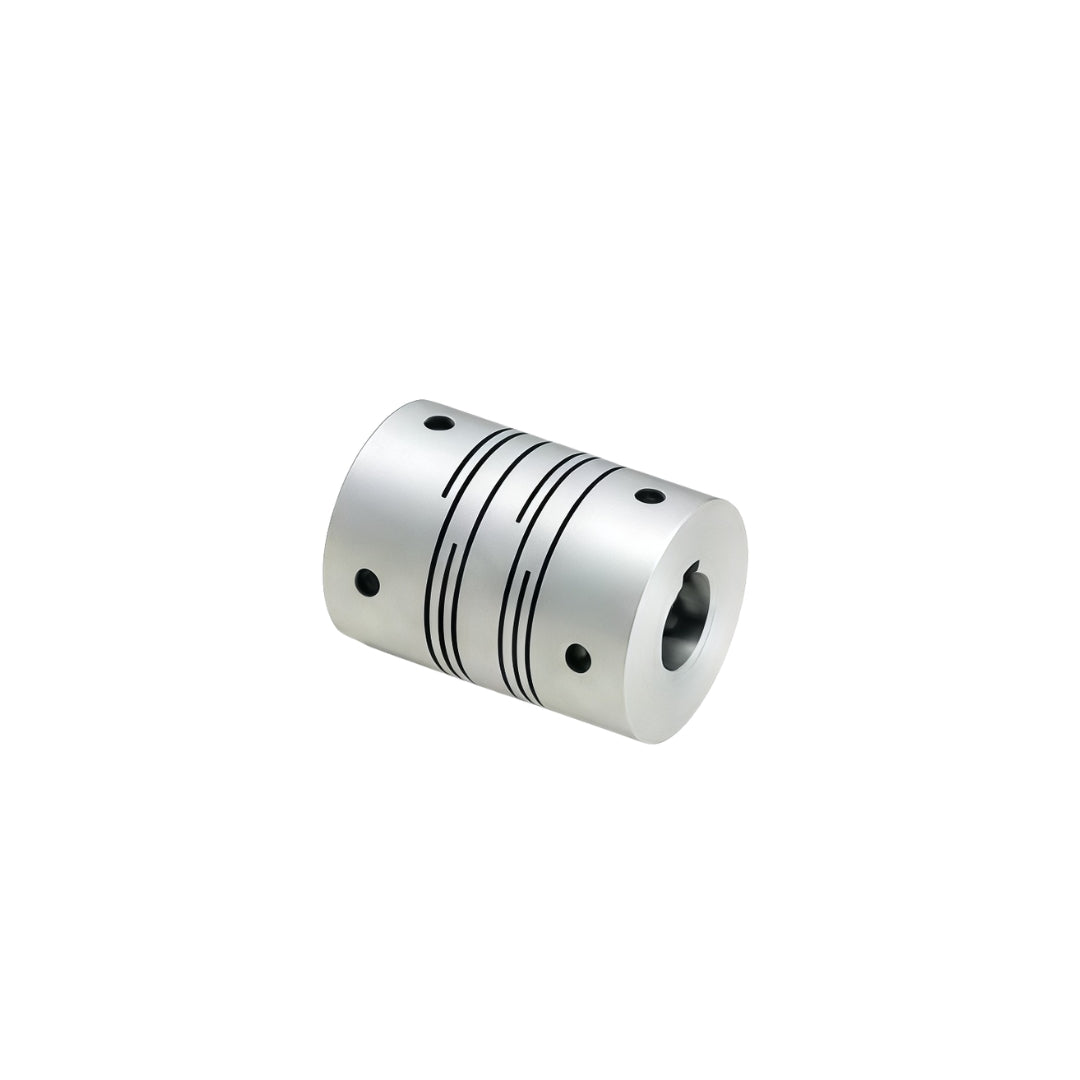

คัปปลิ้งแบบยืดหยุ่น (Flexible Couplings) รุ่น MST และ MSTS จาก NBK เป็นคัปปลิ้งชนิดผ่าร่อง (Slit Type) ที่ผลิตจากโลหะชิ้นเดียว โดยเซาะร่องให้เกิดโครงสร้างคล้ายสปริง ช่วยรองรับความคลาดเคลื่อนของเพลาได้ทั้งการเยื้องศูนย์ การเอียง และการขยับแนวแกน พร้อมส่งกำลังได้อย่างนุ่มนวลและแม่นยำ รุ่น MST ผลิตจากอลูมิเนียมอัลลอย น้ำหนักเบา ส่วนรุ่น MSTS ผลิตจากสเตนเลสสตีล เหมาะกับงานที่ต้องการความทนทานและทนการกัดกร่อน อีกทั้งยังมีรูปแบบการยึดเพลาให้เลือกทั้งแบบสกรูตั้ง แบบแคลมป์ และแบบร่องลิ่ม เพื่อให้เหมาะกับลักษณะการใช้งานที่แตกต่างกัน

คุณสมบัติ

• ระยะรุนเป็นศูนย์ (Zero Backlash) ช่วยให้การส่งกำลังแม่นยำ ตอบสนองรวดเร็ว ไม่มีอาการฟรีรอบขณะหมุน
• รองรับการใช้งานร่วมกับเซอร์โวมอเตอร์ สเต็ปปิ้งมอเตอร์ และมอเตอร์ทั่วไปได้อย่างมีประสิทธิภาพ
• รองรับแรงบิดสูง พร้อมความแข็งตึงในการบิดดี ช่วยให้การควบคุมการหมุนมีเสถียรภาพ
• สามารถชดเชยความคลาดเคลื่อนของเพลาได้ ทั้งการเยื้องศูนย์ การเอียง และการขยับแนวแกน
• รุ่น MSTS ผลิตจากสเตนเลสสตีล ให้ความทนทานต่อการกัดกร่อนได้ดี เหมาะกับสภาพแวดล้อมที่มีความชื้นหรือสารเคมี
• มีขนาดให้เลือกหลากหลาย ตั้งแต่เส้นผ่านศูนย์กลางภายนอก 8 ถึง 63 มม. รองรับงานได้หลายประเภท
• เหมาะสำหรับงานระบบขนส่ง แท่นเลื่อน XY และเครื่องป้อนชิ้นส่วนอัตโนมัติ ที่ต้องการความแม่นยำและการตอบสนองสูง

ข้อมูลจำเพาะ

• ตัวเรือนหลักรุ่น MST / MST-C / MST-K ผลิตจากอลูมิเนียม A2017 ผ่านการทำอนอไดซ์ ช่วยเพิ่มความทนทานและป้องกันการสึกกร่อน ส่วนรุ่น MSTS / MSTS-C / MSTS-K ผลิตจากสเตนเลส SUS303 เหมาะกับงานที่ต้องการความทนทานต่อการกัดกร่อนสูง
• สกรูตั้งของรุ่นอลูมิเนียมใช้วัสดุ SCM435 เคลือบผิวสีดำแบบเฟอร์โรโซเฟอร์ริก ส่วนรุ่นสเตนเลสใช้วัสดุ SUSXM7 เพื่อเพิ่มความทนทานและลดปัญหาสนิม
• สกรูหัวหมวกของรุ่นอลูมิเนียมใช้ SCM435 เคลือบผิวสีดำเช่นเดียวกัน ขณะที่รุ่นสเตนเลสเลือกใช้ SUSXM7 เพื่อความเหมาะสมกับสภาพแวดล้อมที่มีความชื้นหรือสารเคมี
• รุ่น MST-32K / MSTS-32K มีขนาดภายนอก 32 มม. ความยาวรวม 41 มม. ใช้สกรู M4 และแรงขัน 1.7 N·m เหมาะกับงานขนาดกะทัดรัด
• รุ่น MST-40K / MSTS-40K ขนาดภายนอก 40 มม. ความยาวรวม 56 มม. ใช้สกรู M5 และแรงขัน 4 N·m รองรับแรงบิดได้สูงขึ้น
• รุ่น MST-50K / MSTS-50K ขนาดภายนอก 50 มม. ความยาวรวม 71 มม. ใช้สกรู M6 และแรงขัน 7 N·m เหมาะกับงานส่งกำลังระดับกลางถึงสูง
• รุ่น MST-63K / MSTS-63K เป็นรุ่นขนาดใหญ่ ขนาดภายนอก 63 มม. ความยาวรวม 90 มม. ใช้สกรู M8 และแรงขัน 15 N·m รองรับงานที่ต้องการแรงบิดและความแข็งแรงสูง

Part Number	A	L	W	F	M	Screw Tightening Torque (N·m)
MST-32K	32	11.9	41	6	M4	1.7
MST-40K	40	17	56	8.5	M5	4
MST-50K	50	21	71	10.5	M6	7
MST-63K	63	26	90	13	M8	15
MSTS-32K	32	11.9	41	6	M4	1.7
MSTS-40K	40	17	56	8.5	M5	4
MSTS-50K	50	21	71	10.5	M6	7
MSTS-63K	63	26	90	13	M8	15

ข้อมูลทางเทคนิค

• รองรับขนาดรูเพลาได้สูงสุดตั้งแต่ 14 ถึง 30 มม. ขึ้นอยู่กับขนาดของคัปปลิ้งที่เลือกใช้งาน
• รุ่นอลูมิเนียม MST-K รองรับแรงบิดพิกัดประมาณ 4 ถึง 32 N·m ส่วนรุ่นสเตนเลส MSTS-K รองรับได้ประมาณ 3.5 ถึง 35 N·m เหมาะกับงานส่งกำลังที่ต้องการความแม่นยำและตอบสนองรวดเร็ว
• รองรับการหมุนรอบสูงได้ประมาณ 10,000 ถึง 19,000 รอบต่อนาที ช่วยให้ใช้งานร่วมกับเซอร์โวและสเต็ปปิ้งมอเตอร์ได้ดี
• สามารถชดเชยความคลาดเคลื่อนของเพลาได้ ทั้งการเยื้องศูนย์ การเอียง และการขยับแนวแกน ช่วยลดภาระที่เกิดกับมอเตอร์และลูกปืน
• ความแข็งตึงในการบิดของรุ่น MST และ MSTS มีการเปลี่ยนแปลงจากอุณหภูมิน้อยมาก ทำให้การตอบสนองและความแม่นยำในการหมุนยังคงเสถียรแม้อุณหภูมิเปลี่ยนแปลง
• หากใช้งานในอุณหภูมิสูง ควรระวังการขยายตัวของเพลาที่อาจทำให้เกิดความคลาดเคลื่อนเพิ่มเติมระหว่างการทำงาน
• รุ่น Clamping Type (รหัส C) ค่าแรงบิดรูดจะเพิ่มขึ้นตามขนาดรูเพลา ยิ่งรูเพลาใหญ่ การยึดจับก็ยิ่งแน่นและรับแรงบิดได้สูงขึ้น
• ตัวอย่างเช่น รุ่น MST-25C รองรับแรงบิดรูดประมาณ 3 ถึง 3.6 N·m ขณะที่รุ่น MST-40C สามารถเพิ่มได้ถึงประมาณ 24 N·m ตามขนาดรูเพลา
• รุ่นสเตนเลส MSTS-32C ให้ค่าแรงบิดรูดตั้งแต่ประมาณ 1.2 ถึง 5.9 N·m เหมาะกับงานที่ต้องการทั้งความแม่นยำและความทนทานต่อการกัดกร่อน
• ค่าแรงบิดรูดทั้งหมดเป็นค่าทดสอบภายใต้สภาวะควบคุม ซึ่งผลใช้งานจริงอาจเปลี่ยนแปลงได้ตามค่าความเผื่อของเพลา สภาพผิว และอุณหภูมิหน้างาน
