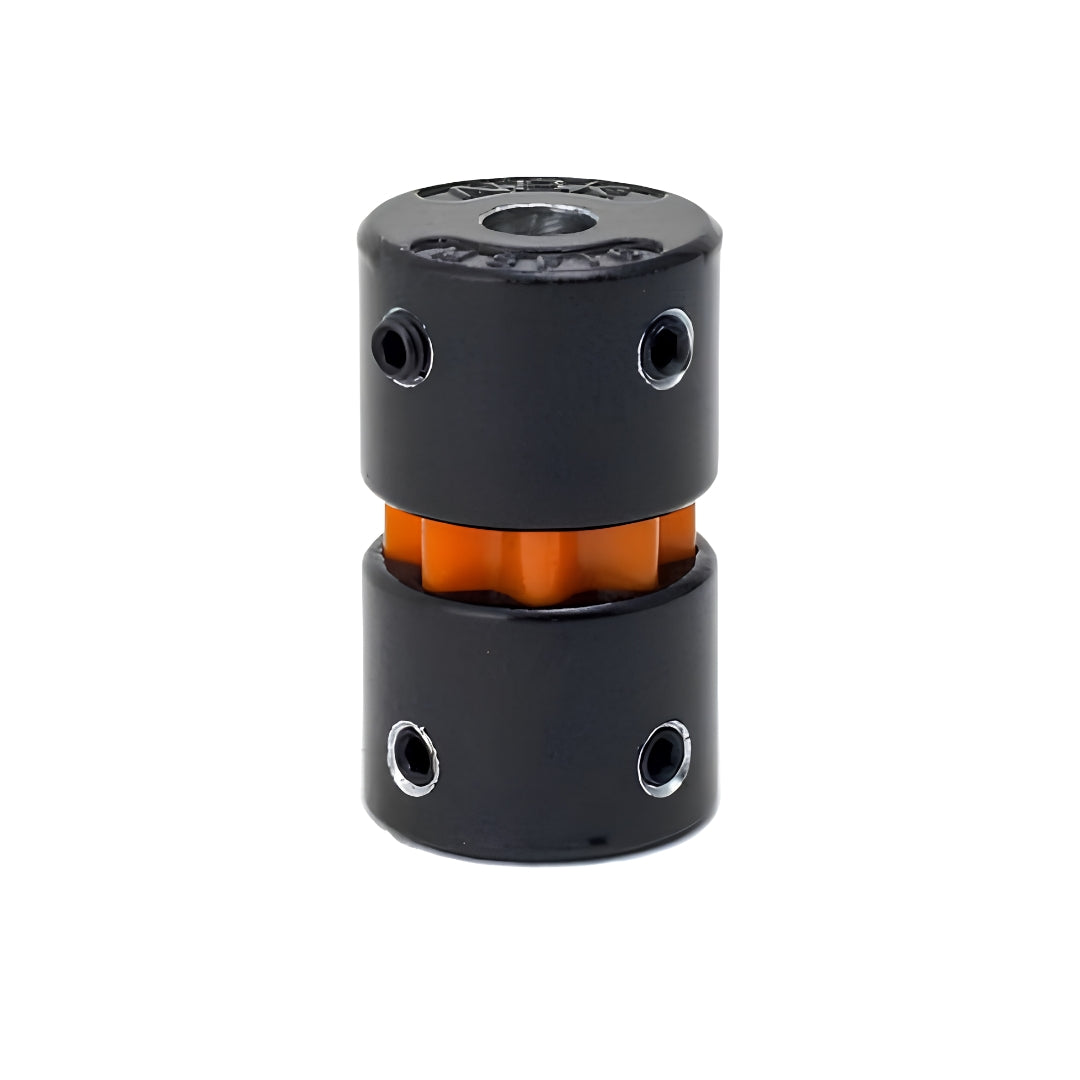

คัปปลิ้ง Couplings NBK code MSF-20

คัปปลิ้งชนิดนี้ใช้โครงสร้างการส่งกำลังแบบฟันเลื่อย (Serration) ในการถ่ายทอดแรงบิด ซึ่งเป็นโครงสร้างที่เรียบง่ายแต่มีความยืดหยุ่นสูง โดยในรุ่น Set Screw Type จะประกอบด้วยปลอกหุ้มข้อต่อ (Casing), แกนยางหรือสลีฟ (Sleeve) และสกรูหกเหลี่ยม (Hex Socket Set Screw) จุดเด่นสำคัญคือสามารถรองรับการเยื้องศูนย์ได้ดีทั้งในแนวขนาน (Lateral Misalignment) และแนวทำมุม (Angular Misalignment) ในช่วงกว้าง พร้อมช่วยดูดซับแรงสั่นสะเทือนจากการบิดได้อย่างมีประสิทธิภาพ จึงเหมาะสำหรับใช้งานร่วมกับเซอร์โวมอเตอร์ (Servomotor), สเต็ปปิ้งมอเตอร์ (Stepping Motor) และมอเตอร์ทั่วไป โดยมักนำไปใช้งานในเครื่องผสม (Mixer) หรืออุปกรณ์เกมมิ่งต่างๆ (Gaming Device) ได้อย่างเหมาะสม

คุณสมบัติ

• การดูดซับแรงสั่นสะเทือน (Vibration Absorption) ดีเยี่ยม (Excellent)
• การเป็นฉนวนไฟฟ้า (Electrical Insulation) ดีเยี่ยม (Excellent)
• การรองรับการเยื้องศูนย์ (Allowable Misalignment) ดีเยี่ยม (Excellent)
• อุณหภูมิที่ทำงานได้ ช่วงอุณหภูมิที่อนุญาตให้ใช้งานคือ -20°C ถึง 60°C
• บริการเพิ่มเติม สามารถขอเพิ่มร่องลิ่มที่รูเพลา (Keyway) หรือเปลี่ยนสกรูเป็นสแตนเลสได้ (มีค่าใช้จ่ายเพิ่มเติม) ส่วนบริการล้างสำหรับห้องคลีนรูมจะไม่มีให้บริการ

ข้อมูลจำเพาะ

• คัปปลิ้งรุ่น MSF ใช้โครงสร้างส่งกำลังแบบฟันเลื่อย (Serration) ช่วยถ่ายทอดแรงบิดได้ดี โครงสร้างเรียบง่ายและมีความยืดหยุ่นสูง
• โครงสร้างแบบ Set Screw Type ประกอบด้วยปลอกหุ้มข้อต่อ (Casing), แกนยางหรือสลีฟ (Sleeve) และสกรูหกเหลี่ยมสำหรับยึดเพลา ติดตั้งง่ายและดูแลรักษาสะดวก
• รองรับการเยื้องศูนย์ได้ดี ทั้งการเยื้องในแนวขนาน (Lateral Misalignment) และแนวทำมุม (Angular Misalignment) พร้อมช่วยดูดซับแรงสั่นสะเทือนจากการบิดได้อย่างมีประสิทธิภาพ
• เหมาะสำหรับใช้งานร่วมกับเซอร์โวมอเตอร์ (Servomotor), สเต็ปปิ้งมอเตอร์ (Stepping Motor) และมอเตอร์ทั่วไป
• การใช้งานที่เหมาะสม เช่น เครื่องผสม (Mixer), อุปกรณ์เกมมิ่ง และเครื่องจักรที่ต้องการลดแรงสั่นสะเทือน
• จุดเด่นด้านคุณสมบัติดูดซับแรงสั่นสะเทือนได้ดีเยี่ยมเป็นฉนวนไฟฟ้าได้ดีรองรับการเยื้องศูนย์ได้สูง ช่วยลดภาระที่เกิดกับเพลาและแบริ่ง
• ช่วงอุณหภูมิการใช้งานอยู่ที่ -20°C ถึง 60°C
• รองรับบริการเพิ่มเติม เช่น การทำร่องลิ่ม (Keyway) และเปลี่ยนสกรูเป็นสแตนเลส โดยมีค่าใช้จ่ายเพิ่มเติม
• รุ่นที่มีให้เลือกครอบคลุมตั้งแต่ขนาดกะทัดรัดจนถึงขนาดแรงบิดสูง รองรับขนาดเพลาสูงสุดตั้งแต่ 8–15 mm และรองรับแรงบิดปกติสูงสุด 3.0 N·m
• ความเร็วรอบสูงสุดรองรับได้ถึง 39,000 min⁻¹ ขึ้นอยู่กับรุ่น
• สินค้าทุกรุ่นมาพร้อมสกรูหกเหลี่ยมสำหรับติดตั้ง และแนะนำให้ใช้เพลาค่าพิกัดความเผื่อ h6 หรือ h7 เพื่อประสิทธิภาพการยึดจับที่เหมาะสม

Part Number	A	B	L	W	F	M	Screw Tightening Torque (N·m)	Sleeve			Standard Bore Diameter (Dimensional Allowance H8) D1/D2
								T	C	E	3	4	5	6	6.35	8	10	12	14
MSF-16	16	12	8	27	4	M3	0.7	11	14	6 / 6	●	●	●	●	●	●
MSF-20	20	15	10	34	5	M3	0.7	14	18	8 / 8			●	●	●	●	●
MSF-25	25	18	12	41	6	M4	1.7	17	22	10 / 10				●	●	●	●	●
MSF-32	32	21	14	48	7	M4	1.7	20	29	12 / 14						●	●	●	●

ข้อมูลทางเทคนิค

• เมื่ออุณหภูมิแวดล้อมสูงกว่า 30°C ควรปรับลดค่าแรงบิดปกติและแรงบิดสูงสุดก่อนเลือกใช้งาน เพื่อให้คัปปลิ้งทำงานได้อย่างปลอดภัยและมีอายุการใช้งานเหมาะสม
• ช่วงอุณหภูมิ -20°C ถึง 30°C สามารถใช้งานได้เต็มประสิทธิภาพโดยไม่ต้องลดค่าแรงบิด
• ช่วงอุณหภูมิ 30°C ถึง 40°C ควรลดค่าการรับแรงบิดลงประมาณ 20%
• ช่วงอุณหภูมิ 40°C ถึง 60°C ควรลดค่าการรับแรงบิดลงประมาณ 30% เนื่องจากวัสดุภายในเริ่มสูญเสียความแข็งแรงบางส่วน
• ค่าความแข็งเกร็งการบิดสถิต (Static Torsional Stiffness) จะลดลงเมื่ออุณหภูมิสูงขึ้น โดยที่อุณหภูมิ 60°C ค่าความแข็งเกร็งจะเหลือประมาณ 88% เมื่อเทียบกับที่อุณหภูมิ 20°C
• หากใช้งานในสภาพแวดล้อมอุณหภูมิสูง ควรระวังการขยายตัวหรือการโก่งตัวของเพลา ซึ่งอาจทำให้เกิดการเยื้องศูนย์มากกว่าปกติและส่งผลต่ออายุการใช้งานของคัปปลิ้ง
• ตัวอย่างการเลือกใช้งาน หากใช้เพลาขนาด 8 mm และมีแรงบิดโหลดประมาณ 1.4 N·m รุ่นที่เหมาะสมคือ MSF-25 ซึ่งรองรับแรงบิดได้เพียงพอและมีความเหมาะสมต่อขนาดเพลาใช้งาน

เอกสารข้อมูล
