คัปปลิ้ง Couplings NBK code MOHS-32C

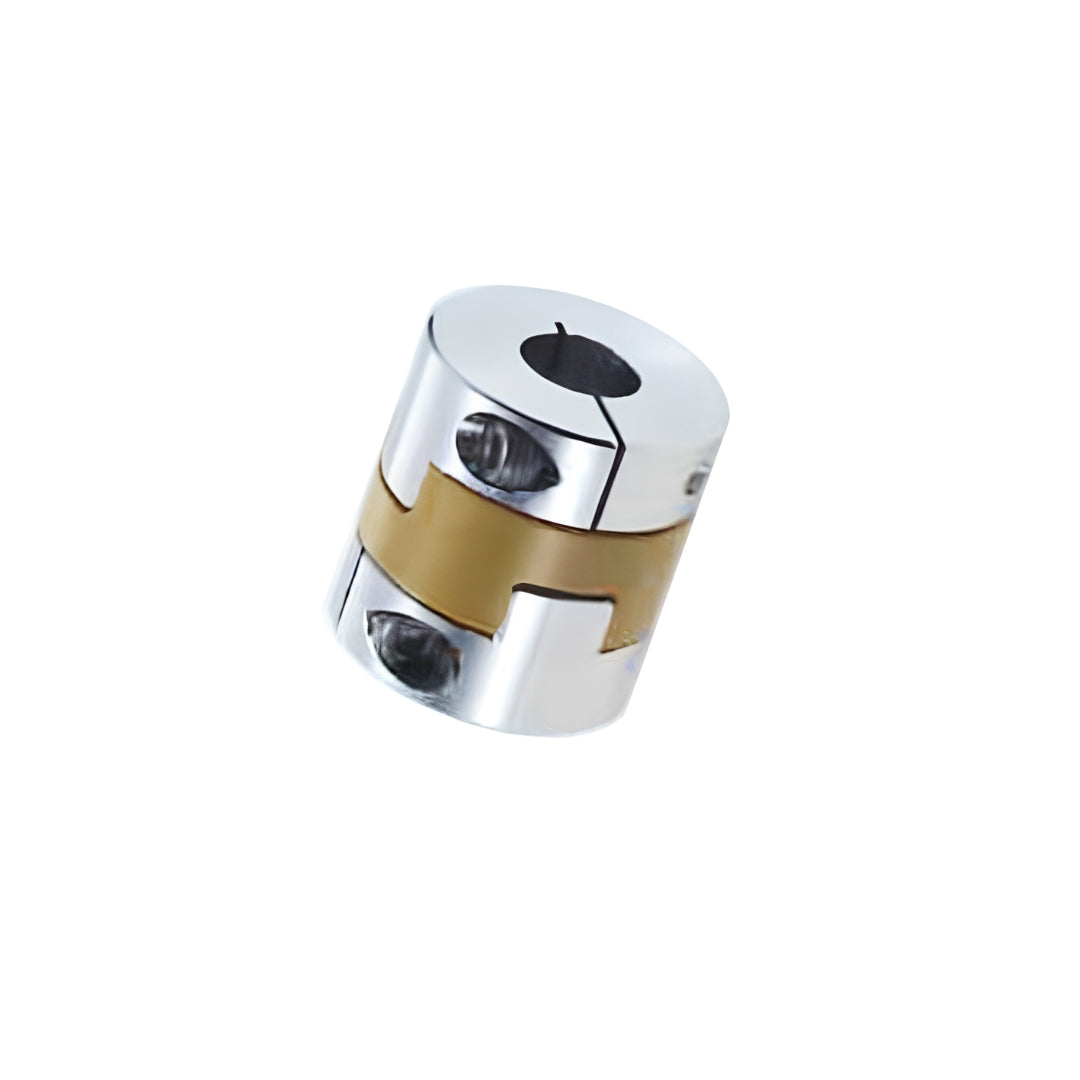

คัปปลิ้งแบบยืดหยุ่นชนิดโอลแฮม (Oldham Type Flexible Coupling) รุ่นแคลมป์ล็อก ผลิตจากสเตนเลส SUS พร้อมแผ่นประกับกลางแบบปุ่มนูน ช่วยรองรับการเยื้องมุมและการเยื้องศูนย์ได้ดี ลดแรงดัดและภาระที่เกิดกับเพลาได้มากกว่าคัปปลิ้งโอลแฮมทั่วไป ตัวสินค้าได้รับการล้างและบรรจุสำหรับใช้งานในห้องคลีนรูม เหมาะสำหรับงานที่ต้องการความทนความร้อนและทนสารเคมีสูง เช่น เครื่องจักรผลิต FPD และอุปกรณ์ผลิตเซมิคอนดักเตอร์

คุณสมบัติ

• คุณสมบัติเด่นของคัปปลิ้ง MOHS-C ออกแบบสำหรับงานทนความร้อน สุญญากาศ และห้องคลีนรูม แผ่นประกับกลางผลิตจาก VESPEL SCP-5000 ทนความร้อนและสารเคมีได้ดีมาก มีการปล่อยก๊าซ (Outgas) ต่ำ เหมาะกับงานสุญญากาศและเซมิคอนดักเตอร์ รองรับอุณหภูมิใช้งานประมาณ -20°C ถึง 200°C
• ประสิทธิภาพการใช้งาน การปล่อยอนุภาคต่ำ เหมาะกับงานคลีนรูม รองรับการเยื้องแนวได้ดี ลดภาระที่เกิดกับเพลา มีคุณสมบัติเป็นฉนวนไฟฟ้าสูง ทนสารเคมีและสภาพแวดล้อมรุนแรงได้ดี
• วัสดุหลัก ดุมเพลา: สเตนเลส SUS303 แผ่นประกับกลาง: VESPEL สกรูหัวจม: SUSXM7 เคลือบโมลิบดีนัมไดซัลไฟด์
• มาตรฐาน รองรับมาตรฐาน RoHS

ข้อมูลจำเพาะ

• ข้อมูลขนาดและโครงสร้าง MOHS-C มีให้เลือก 3 ขนาดหลัก ได้แก่ MOHS-19C, MOHS-26C และ MOHS-32C ใช้โครงสร้างแบบแคลมป์ล็อก ช่วยยึดเพลาแน่นและลดความเสียหายที่ผิวเพลา ใช้สกรูขนาด M2.5 ถึง M4 แรงบิดขันสกรูประมาณ 0.5 – 1.2 N·m รองรับขนาดรูเพลาสูงสุดประมาณ 8 – 14 mm
• สมรรถนะการทำงาน รองรับแรงบิดประมาณ 0.4 – 2.2 N·m รองรับแรงบิดสูงสุดได้ถึง 4.4 N·m ความเร็วรอบสูงสุดประมาณ 9,000 รอบ/นาที รองรับการเยื้องศูนย์ได้ประมาณ 1.3 – 2 mm รองรับการเยื้องมุมได้สูง ช่วยลดภาระที่เกิดกับเพลา น้ำหนักเบา เหมาะกับงานความแม่นยำและงานคลีนรูม
• ข้อแนะนำการใช้งาน หากมีโหลดกระชาก โหลดสลับ หรือหมุนกลับทางบ่อย ควรเลือกขนาดเผื่อ ค่าความเฉื่อยอ้างอิงจากขนาดรูเพลาสูงสุด แนะนำใช้เพลาค่าพิกัดความเผื่อ h6 หรือ h7 เพื่อการยึดจับที่เหมาะสม

Part Number	A	L	W	E	F	G	M	Screw Tightening Torque (N・m)
MOHS-19C	19	7	22.1	10	3.5	6.5	M2.5	0.5
MOHS-26C	25.4	8	27.2	14	4	9	M3	0.7
MOHS-32C	31.7	10	33.3	18	5	11	M4	1.2

ข้อมูลทางเทคนิค

• แรงปฏิกิริยาจากการเยื้องศูนย์ มีแรงต้านจากการไถลของดุมและแผ่นประกับในช่วงเริ่มต้นหลังผ่านการรันอิน แรงต้านจะลดลง ช่วยลดภาระที่ตลับลูกปืนรุ่นใหญ่จะมีค่าแรงปฏิกิริยาสูงกว่ารุ่นเล็ก
• ความเสถียรในอุณหภูมิสูงค่าความแข็งเกร็งบิดเปลี่ยนแปลงน้อยแม้ใช้งานที่อุณหภูมิสูงที่อุณหภูมิสูงถึง 200°C ยังรักษาประสิทธิภาพได้มากกว่า 90% ช่วยให้การตอบสนองและความแม่นยำของระบบคงที่
• คุณสมบัติการปล่อยก๊าซ (Outgas) ปล่อยก๊าซต่ำมาก เหมาะกับระบบสุญญากาศและคลีนรูมก๊าซอนินทรีย์และก๊าซอินทรีย์ส่วนใหญ่มีค่าน้อยมากหรือแทบไม่ตรวจพบ ผ่านการวิเคราะห์ด้วยระบบ Gas Chromatography ที่อุณหภูมิ 100°C
• คุณสมบัติของวัสดุ VESPEL แข็งแรง ทนแรงดึงและแรงดัดสูง ทนความร้อนได้ดีมาก และไม่ลามไฟ ทนสารเคมีได้หลากหลาย เหมาะกับงานอุตสาหกรรมพิเศษ
• การทนสารเคมี รองรับกรดอ่อนและสารเคมีทั่วไปได้ดี กรดเข้มข้นบางชนิดใช้งานได้เฉพาะเงื่อนไข ไม่แนะนำให้ใช้กับกรดไนตริกเข้มข้น 50%
