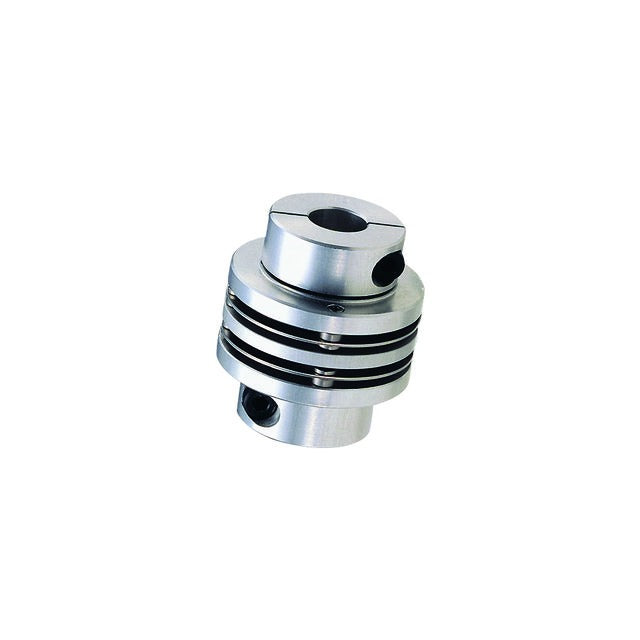

คัปปลิ้ง Couplings NBK code MHS-50C

โครงสร้างชิ้นส่วนของคัปปลิ้งรุ่น MHW-C แบบ Clamping Type ประกอบด้วยสกรูหัวจม (Hex socket head cap screw), แผ่นดิสก์ (Disk), พิน (Pin), ตัวรองสเปเซอร์ (Spacer), ปลอกสวม (Collar) และดุมเพลา (Hub) โดยออกแบบให้ทำงานร่วมกันเพื่อส่งกำลังและรองรับการเยื้องศูนย์ได้อย่างมีประสิทธิภาพ วัสดุและการปรับผิวเป็นไปตามมาตรฐาน RoHS โดยดุมเพลาและสเปเซอร์ผลิตจากอลูมิเนียมคอมโพสิต A2017 ชุบผิวอนอไดซ์ (Anodized) ส่วนแผ่นดิสก์ใช้สแตนเลส SUS301 ขณะที่พินและปลอกสวมใช้สแตนเลส SUS303 เพื่อความทนทานและลดการสึกหรอ และสกรูหัวจมผลิตจากเหล็กกล้าผสม SCM435 เคลือบผิวออกไซด์สีดำ (Ferrosoferric Oxide Film) เพื่อเพิ่มความแข็งแรงและป้องกันการกัดกร่อนในระยะยาว

คุณสมบัติ

• คุณสมบัติหลัก คัปปลิ้งแบบแผ่นดิสก์ (Disk Type Flexible Coupling) ไม่มีระยะคลอน (Zero Backlash) เหมาะงานความแม่นยำสูง
• การรองรับความคลาดเคลื่อน รองรับการเยื้องศูนย์ (Eccentricity) รองรับการเบนมุม (Angular Misalignment) รองรับการเคลื่อนตัวตามแนวแกน (End-play)
• มอเตอร์ที่ใช้งานร่วมได้ เซอร์โวมอเตอร์ (Servomotor) สเต็ปปิ้งมอเตอร์ (Stepping Motor) มอเตอร์ทั่วไป (General-purpose Motor)
• การใช้งาน แท่นเคลื่อนที่แกน XY (XY Stage) ระบบลำเลียงและอุปกรณ์ขนส่ง (Transport Device)

ข้อมูลจำเพาะ

• ภาพรวม คัปปลิ้งแบบ Clamping Type รุ่น MHS-C รองรับรูเพลาหลากหลายตามขนาดรุ่น
• รุ่น MHS-32C รูเพลา: 6–10 mm ขนาดตัว: Ø32 mm สกรู: M3 แรงขันสกรู: 1.5 Nm
• รุ่น MHS-40C รูเพลา: 8–14 mm ขนาดตัว: Ø40 mm สกรู: M4 แรงขันสกรู: 2.5 Nm
• รุ่น MHS-50C รูเพลา: 12–20 mm ขนาดตัว: Ø50 mm สกรู: M5 แรงขันสกรู: 7 Nm
• รุ่น MHS-63C รูเพลา: 24–25 mm ขนาดตัว: Ø63 mm (ข้อมูลสกรูและแรงขันตามสเปกเฉพาะรุ่น)

Part Number	Max. Bore Diameter	A	L	W	C	s1	E	F	G	M	Screw Tightening Torque (N · m)
MHS-32C	6≦D≦10	32	13.7	40	21.5	9	15	4	8	M3	1.5
MHS-40C	8≦D≦14	40	16.5	46	28	12	20	6	10.5	M4	2.5
MHS-50C	12≦D≦20	50	19.4	52	39	15	25	7	14.75	M5	7
MHS-63C	15≦D≦24	63	22.3	58	45	18	32	8	17	M6	12
	24<D≦25								17.5

ข้อมูลทางเทคนิค

• ภาพรวมสมรรถนะ รองรับรอบสูง เหมาะงานความเร็วสูงและงานแม่นยำ มีความแข็งแรงบิดและความยืดหยุ่นในการรองรับการเยื้องศูนย์
• รุ่น MHW-32C รูเพลา: 10 mm แรงบิดพิกัด: 2 Nm ความเร็วสูงสุด: 19,000 rpm น้ำหนัก: 48 g รองรับเยื้องศูนย์ปานกลาง / งานเบา–กลาง
• รุ่น MHW-40C รูเพลา: 14 mm แรงบิดพิกัด: 4 Nm ความเร็วสูงสุด: 15,000 rpm น้ำหนัก: 81 g
• รุ่น MHW-50C รูเพลา: 20 mm แรงบิดพิกัด: 7.5 Nm ความเร็วสูงสุด: 12,000 rpm น้ำหนัก: 150 g
• รุ่น MHW-63C รูเพลา: 25 mm แรงบิดพิกัด: 10 Nm ความเร็วสูงสุด: 10,000 rpm น้ำหนัก: 230 g
• สมบัติการรองรับการเคลื่อนตัว เยื้องศูนย์สูงสุด: 0.15–0.3 mm (ตามรุ่น) เบี่ยงเบนมุม: ±2° ระยะเคลื่อนแกน: ±0.4 ถึง ±0.8 mm
• หมายเหตุสำคัญ ค่า inertia และน้ำหนักอ้างอิงจากรูเพลาสูงสุด ตรวจสอบการใช้งานกับเพลาปาดเรียบ (D-cut) ให้ถูกตำแหน่ง ระวังสกรูอาจยื่นเกินดุม → อาจชนชิ้นส่วนขณะหมุนได้

เอกสารข้อมูล
