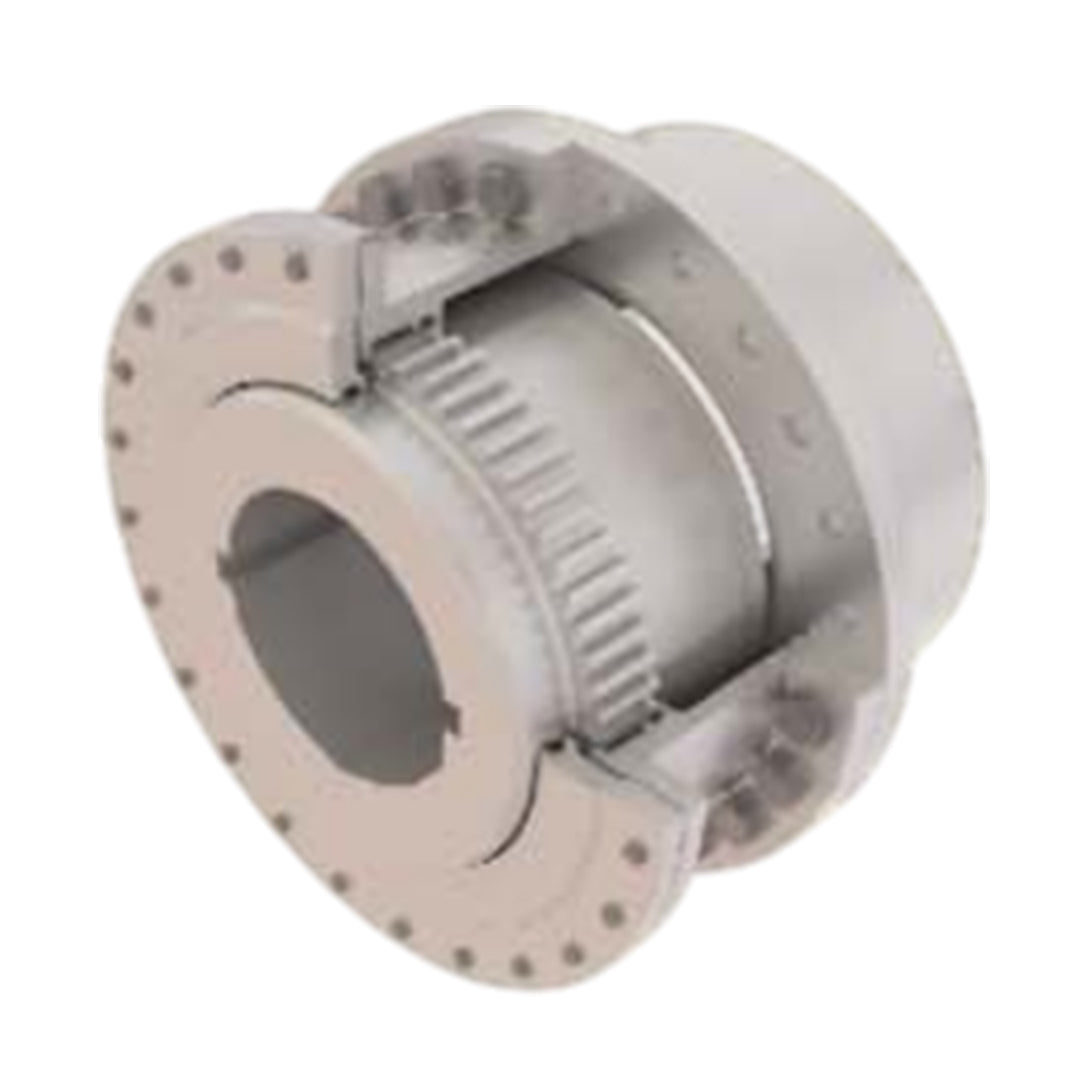

คัปปลิ้ง Coupling KCP เกียร์คัปปลิ้ง code G52L-1080
คัปปลิ้ง Coupling KCP เกียร์คัปปลิ้ง code G52L-1080
KCP
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
13,174.59 ฿
ราคาปกติ
ราคาโปรโมชัน
13,174.59 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด คัปปลิ้ง Coupling KCP เกียร์คัปปลิ้ง code G52L-1080
KCP Gear Couplings เป็นอุปกรณ์เชิงกลที่ใช้เชื่อมต่อเพลาของเครื่องจักรสองเครื่อง โดยสามารถรองรับแรงในแนวแกนขนาดใหญ่และการเยื้องศูนย์ของเพลาเล็กน้อยได้ ซึ่งมีความแข็งแกร่งในแนวบิดและประกอบด้วยดุมเพลาสองอันที่มีฟันภายนอกเชื่อมต่อกับปลอกที่มีฟันภายใน โดยการหล่อลื่นที่เหมาะสมและสม่ำเสมอเป็นสิ่งสำคัญต่อการทำงาน และเนื่องจาก Commercial Gear Couplings มีความสามารถในการส่งผ่านแรงบิดที่เหนือกว่า จึงเหมาะสำหรับการใช้งานที่ความเร็วสูงและต้องการแรงบิดสูงแต่แรงเฉื่อยต่ำ ข้อต่อประเภทนี้มีลักษณะเป็นครึ่งหนึ่งที่ยืดหยุ่นได้และอีกครึ่งที่แข็งแกร่ง มักใช้ในแอปพลิเคชัน "เพลาลอย" ซึ่งสามารถปรับการเยื้องศูนย์เชิงมุมได้ แต่ไม่สามารถปรับการเคลื่อนที่ขนานของเพลาได้
คุณสมบัติ
คุณสมบัติ
- การส่งผ่านแรงบิดสูง มีความสามารถในการส่งผ่านแรงบิดได้สูงกว่าคัปปลิ้งประเภทอื่นที่มีขนาดทางกายภาพใกล้เคียงกัน ทำให้เหมาะสำหรับงานที่ต้องรับแรงบิดมาก เช่น ระบบขับเคลื่อนของกังหันลม, โรงไฟฟ้าพลังงานน้ำ, หรือระบบขับเคลื่อนในเหมืองแร่
- เหมาะสำหรับความเร็วรอบสูง: สามารถใช้งานในแอปพลิเคชันที่ต้องการความเร็วรอบสูงได้ดี ตั้งแต่รอบต่ำกว่า 100 ไปจนถึง 8000 รอบต่อนาที
- ความแข็งแกร่งในแนวบิด (Torsionally Rigid): มีคุณสมบัติแข็งเกร็งในแนวบิด ทำให้การส่งกำลังมีความแม่นยำและตอบสนองได้ดี
- รองรับการเยื้องศูนย์ (Misalignment): รองรับการเยื้องศูนย์เชิงมุม (Angular Misalignment): สามารถรองรับการเยื้องศูนย์เชิงมุมได้ดี โดยอาศัยการทำงานของฟันเฟืองที่มี Backlash สูง ไม่รองรับการเคลื่อนที่ขนานของเพลา (Parallel Displacement): โดยทั่วไปแล้ว Gear Couplings แบบที่กล่าวถึงในเอกสาร (one flexible geared half and one rigid half) จะไม่รองรับการเยื้องศูนย์แบบขนานของเพลา รองรับการเคลื่อนที่ในแนวแกน (Axial Movement / End Float): สามารถรองรับการเคลื่อนที่ในแนวแกนได้
- ความทนทานและอายุการใช้งานยาวนาน: สร้างจากวัสดุที่แข็งแรงทนทาน และหากมีการหล่อลื่นที่เหมาะสมและสม่ำเสมอ จะมีอายุการใช้งานที่ค่อนข้างยาวนาน
- การบำรุงรักษา: ต้องการการหล่อลื่นที่เหมาะสมและเพียงพออย่างสม่ำเสมอเพื่อการทำงานที่มีประสิทธิภาพ
- การใช้งานแบบ "เพลาลอย" (Floating Shaft Applications): เหมาะสำหรับงานที่เพลามีการเคลื่อนที่ในแนวแกนได้
- การออกแบบ: ประกอบด้วยดุมเพลาที่มีฟันภายนอกและปลอกที่มีฟันภายใน ซึ่งหมุนทำงานร่วมกัน
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
ขนาด
ขนาด
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Size | Torque Rating (Nm) | Allow Flex RPM | Max Bore | Min Bore (mm) | Cplg Weight (Kg) |
Lube Weight (Kg) |
Dimensions (Millimeters) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Flex (mm) | Rigid (mm) | A | B | C | D | E | F | J | K | L | M | N | GAP | ||||||
| 1080 | 170,000 | 1,750 | 266 | 340 | 101.60 | 699 | 5 | 590.6 | 511.0 | 249.4 | 355.6 | 8.1 | 571.5 | 242.8 | 450.8 | 248.9 | 300.0 | 368.3 | 13 |
| 1090 | 226,000 | 1,550 | 290 | 380 | 114.30 | 984 | 6 | 660.4 | 566.4 | 276.4 | 393.7 | 8.1 | 641.4 | 265.2 | 508.0 | 275.8 | 327.2 | 419.1 | 14 |
| 1100 | 310,000 | 1,450 | 320 | 400 | 127.00 | 1,252 | 8 | 711.2 | 625.3 | 304.8 | 444.5 | 9.7 | 698.5 | 293.6 | 530.4 | 304.8 | 355.6 | 469.9 | 16 |
| 1110 | 413,000 | 1,330 | 373 | 440 | 139.70 | 1,637 | 9 | 774.7 | 682.2 | 333.2 | 495.3 | 9.7 | 749.3 | 322.3 | 584.2 | 333.2 | 384.0 | 520.7 | 16 |
| 1120 | 555,000 | 1,200 | 400 | 483 | 152.40 | 2,077 | 11 | 838.2 | 720.6 | 352.6 | 546.1 | 9.7 | 825.5 | 341.4 | 647.7 | 352.3 | 403.4 | 571.5 | 16 |
| 1130 | 719,000 | 1,075 | 440 | 500 | 165.10 | 2,572 | 17 | 911.4 | 761.7 | 371.3 | 584.2 | 9.7 | 886.0 | 362.0 | 708.2 | 371.3 | 434.8 | 609.6 | 19 |
| 1140 | 911,000 | 920 | 460 | 535 | 177.80 | 3,062 | 17 | 965.2 | 805.9 | 393.2 | 635.0 | 9.7 | 939.8 | 378.0 | 749.3 | 393.7 | 457.2 | 660.4 | 19 |
| 1150 | 1,100,000 | 770 | 490 | 580 | 190.50 | 3,751 | 21 | 1,028.7 | 857.2 | 419.1 | 685.8 | 9.7 | 1,003.3 | 407.9 | 812.8 | 419.1 | 482.6 | 711.2 | 19 |
| 1160 | 1,310,000 | 650 | 525 | 630 | 254.00 | 4,831 | 22 | 1,111.2 | 908.3 | 441.3 | 736.6 | 12.7 | 1,085.8 | 419.1 | 886.0 | 441.5 | 501.6 | 762.0 | 25 |
| 1180 | 1,660,000 | 480 | 600 | 710 | 285.75 | 6,069 | 25 | 1,219.2 | 939.8 | 457.2 | 838.2 | 12.7 | 1,193.8 | 434.8 | 993.6 | 457.2 | 520.7 | 863.6 | 25 |
| 1200 | 2,140,000 | 370 | 660 | 780 | 371.50 | 8,482 | 34 | 1,358.9 | 1,098.6 | 536.6 | 927.1 | 12.7 | 1,308.1 | 514.4 | 1,095.2 | 536.6 | 635.0 | 965.2 | 28 |
| 1220 | 2,720,000 | 290 | 725 | 890 | 349.25 | 11,680 | 54 | 1,511.3 | 1,196.8 | 584.2 | 1,016.0 | 12.7 | 1,473.2 | 565.2 | 1,244.6 | 584.2 | 685.8 | 1,066.8 | 28 |
