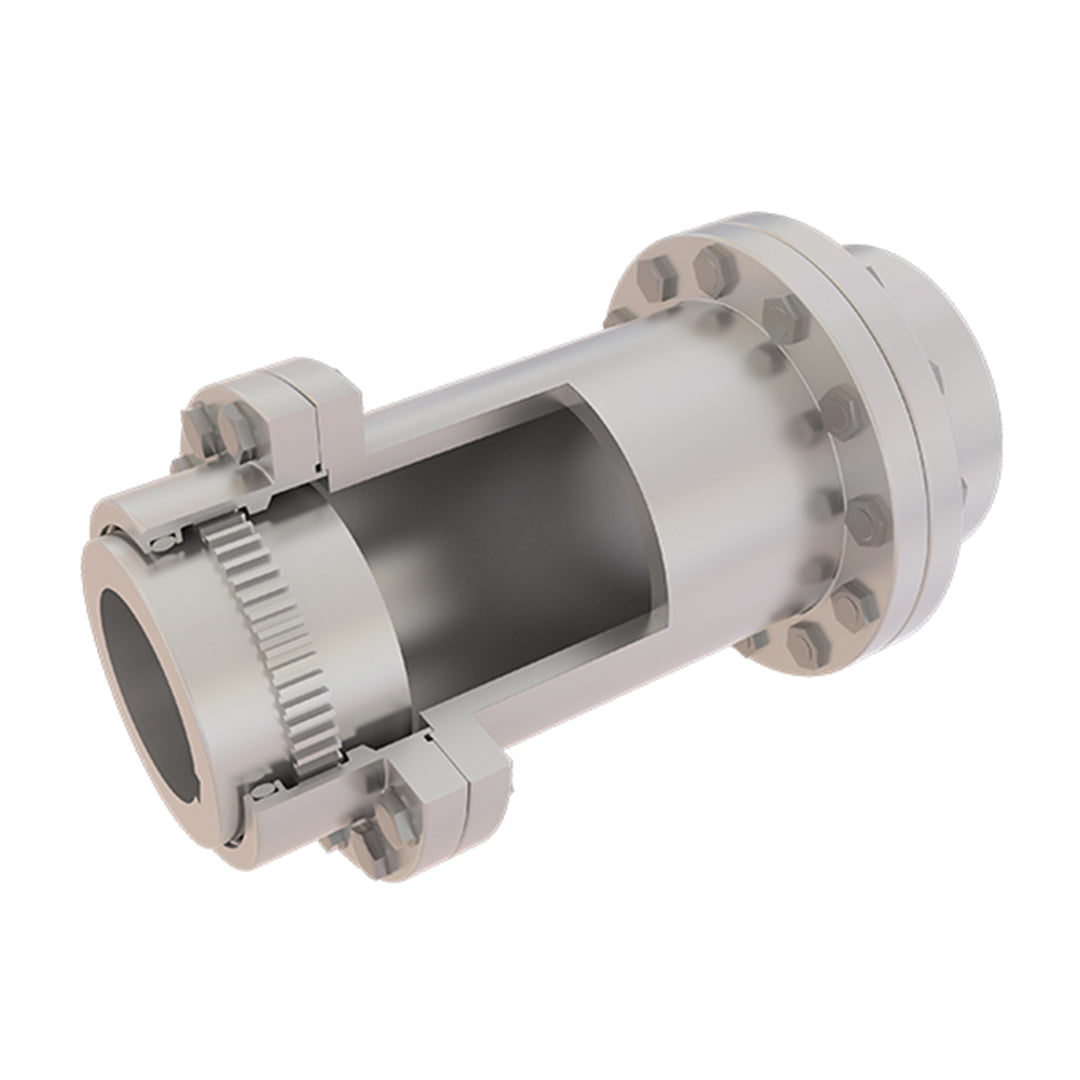

คัปปลิ้ง Coupling KCP เกียร์คัปปลิ้ง code G32L-1050
คัปปลิ้ง Coupling KCP เกียร์คัปปลิ้ง code G32L-1050
KCP
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด คัปปลิ้ง Coupling KCP เกียร์คัปปลิ้ง code G32L-1050
KCP Gear Couplings เป็นอุปกรณ์เชิงกลที่ใช้เชื่อมต่อเพลาของเครื่องจักรสองเครื่อง โดยสามารถรองรับแรงในแนวแกนขนาดใหญ่และการเยื้องศูนย์ของเพลาเล็กน้อยได้ ซึ่งมีความแข็งแกร่งในแนวบิดและประกอบด้วยดุมเพลาสองอันที่มีฟันภายนอกเชื่อมต่อกับปลอกที่มีฟันภายใน โดยการหล่อลื่นที่เหมาะสมและสม่ำเสมอเป็นสิ่งสำคัญต่อการทำงาน และเนื่องจาก Commercial Gear Couplings มีความสามารถในการส่งผ่านแรงบิดที่เหนือกว่า จึงเหมาะสำหรับการใช้งานที่ความเร็วสูงและต้องการแรงบิดสูงแต่แรงเฉื่อยต่ำ ข้อต่อประเภทนี้มีลักษณะเป็นครึ่งหนึ่งที่ยืดหยุ่นได้และอีกครึ่งที่แข็งแกร่ง มักใช้ในแอปพลิเคชัน "เพลาลอย" ซึ่งสามารถปรับการเยื้องศูนย์เชิงมุมได้ แต่ไม่สามารถปรับการเคลื่อนที่ขนานของเพลาได้
คุณสมบัติ
คุณสมบัติ
- การส่งผ่านแรงบิดสูง มีความสามารถในการส่งผ่านแรงบิดได้สูงกว่าคัปปลิ้งประเภทอื่นที่มีขนาดทางกายภาพใกล้เคียงกัน ทำให้เหมาะสำหรับงานที่ต้องรับแรงบิดมาก เช่น ระบบขับเคลื่อนของกังหันลม, โรงไฟฟ้าพลังงานน้ำ, หรือระบบขับเคลื่อนในเหมืองแร่
- เหมาะสำหรับความเร็วรอบสูง: สามารถใช้งานในแอปพลิเคชันที่ต้องการความเร็วรอบสูงได้ดี ตั้งแต่รอบต่ำกว่า 100 ไปจนถึง 8000 รอบต่อนาที
- ความแข็งแกร่งในแนวบิด (Torsionally Rigid): มีคุณสมบัติแข็งเกร็งในแนวบิด ทำให้การส่งกำลังมีความแม่นยำและตอบสนองได้ดี
- รองรับการเยื้องศูนย์ (Misalignment): รองรับการเยื้องศูนย์เชิงมุม (Angular Misalignment): สามารถรองรับการเยื้องศูนย์เชิงมุมได้ดี โดยอาศัยการทำงานของฟันเฟืองที่มี Backlash สูง ไม่รองรับการเคลื่อนที่ขนานของเพลา (Parallel Displacement): โดยทั่วไปแล้ว Gear Couplings แบบที่กล่าวถึงในเอกสาร (one flexible geared half and one rigid half) จะไม่รองรับการเยื้องศูนย์แบบขนานของเพลา รองรับการเคลื่อนที่ในแนวแกน (Axial Movement / End Float): สามารถรองรับการเคลื่อนที่ในแนวแกนได้
- ความทนทานและอายุการใช้งานยาวนาน: สร้างจากวัสดุที่แข็งแรงทนทาน และหากมีการหล่อลื่นที่เหมาะสมและสม่ำเสมอ จะมีอายุการใช้งานที่ค่อนข้างยาวนาน
- การบำรุงรักษา: ต้องการการหล่อลื่นที่เหมาะสมและเพียงพออย่างสม่ำเสมอเพื่อการทำงานที่มีประสิทธิภาพ
- การใช้งานแบบ "เพลาลอย" (Floating Shaft Applications): เหมาะสำหรับงานที่เพลามีการเคลื่อนที่ในแนวแกนได้
- การออกแบบ: ประกอบด้วยดุมเพลาที่มีฟันภายนอกและปลอกที่มีฟันภายใน ซึ่งหมุนทำงานร่วมกัน
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
ขนาด
ขนาด
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Size | Torque Rating (Nm) | Allow Speed RPM | Max Bore (mm) | Min Bore (mm) | Cplg Weight (Kg) | Lube Weight (Kg) | Dimensions (Millimeters) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Cplg (Kg) | Spacer (Kg) | Less Spacer (Kg) | Add Spacer mm (Kg) | A | BE Min | C | D | F | H | J | M | ||||||
| G31 | G32 | ||||||||||||||||
| 1010 | 1,140 | 7,000 | 50 | 13 | 6.8 | 0.0120 | 0.0408 | - | 115.9 | 82 | 82 | 42.9 | 68.6 | 83.8 | 14.0 | 38.9 | 48 |
| 1015 | 2,350 | 5,500 | 65 | 20 | 13.6 | 0.0127 | 0.0726 | - | 152.4 | 82 | 82 | 49.3 | 86.4 | 105.2 | 19.0 | 47.8 | 56 |
| 1020 | 4,270 | 4,600 | 78 | 26 | 20.4 | 0.0166 | 0.1130 | 0.00054 | 177.8 | 82 | 82 | 62.0 | 105.2 | 126.5 | 19.0 | 59.4 | 69 |
| 1025 | 7,470 | 4,000 | 98 | 32 | 38.6 | 0.0205 | 0.2270 | 0.00107 | 212.7 | 108 | 95 | 77.0 | 130.6 | 154.9 | 21.8 | 71.6 | 81 |
| 1030 | 12,100 | 3,600 | 111 | 39 | 54.4 | 0.0236 | 0.3630 | 0.00107 | 239.7 | 108 | 95 | 91.2 | 152.4 | 180.3 | 21.8 | 83.8 | 94 |
| 1035 | 18,500 | 3,100 | 134 | 51 | 88.5 | 0.0359 | 0.5440 | 0.00214 | 279.4 | 130 | 120 | 106.4 | 177.8 | 211.3 | 28.4 | 97.5 | 107 |
| 1040 | 30,600 | 2,800 | 160 | 64 | 122.5 | 0.0500 | 0.9070 | 0.00357 | 317.5 | 130 | 120 | 120.6 | 209.6 | 245.4 | 28.4 | 111.3 | 122 |
| 1045 | 42,000 | 2,600 | 183 | 77 | 166.0 | 0.0736 | 1.0400 | 0.00357 | 346.1 | 130 | 120 | 134.9 | 235.0 | 274.1 | 28.4 | 122.9 | 135 |
| 1050 | 56,600 | 2,400 | 200 | 89 | 238.0 | 0.0814 | 1.7700 | 0.00357 | 388.9 | 184 | 146 | 153.2 | 254.0 | 305.8 | 38.1 | 140.7 | 152 |
| 1055 | 74,000 | 2,200 | 220 | 102 | 306.0 | 0.0895 | 2.2200 | 0.00357 | 425.4 | 184 | 146 | 168.1 | 279.4 | 334.3 | 38.1 | 158.0 | 173 |
| 1060 | 90,400 | 2,100 | 244 | 115 | 358.0 | 0.1170 | 3.1800 | 0.00357 | 457.2 | - | 146 | 188.2 | 304.8 | 366.0 | 25.4 | 169.2 | 183 |
| 1070 | 135,000 | 1,800 | 289 | 127 | 562.0 | 0.1410 | 4.3500 | 0.00357 | 527.0 | - | 146 | 220.7 | 355.6 | 424.9 | 25.4 | 195.6 | 208 |
