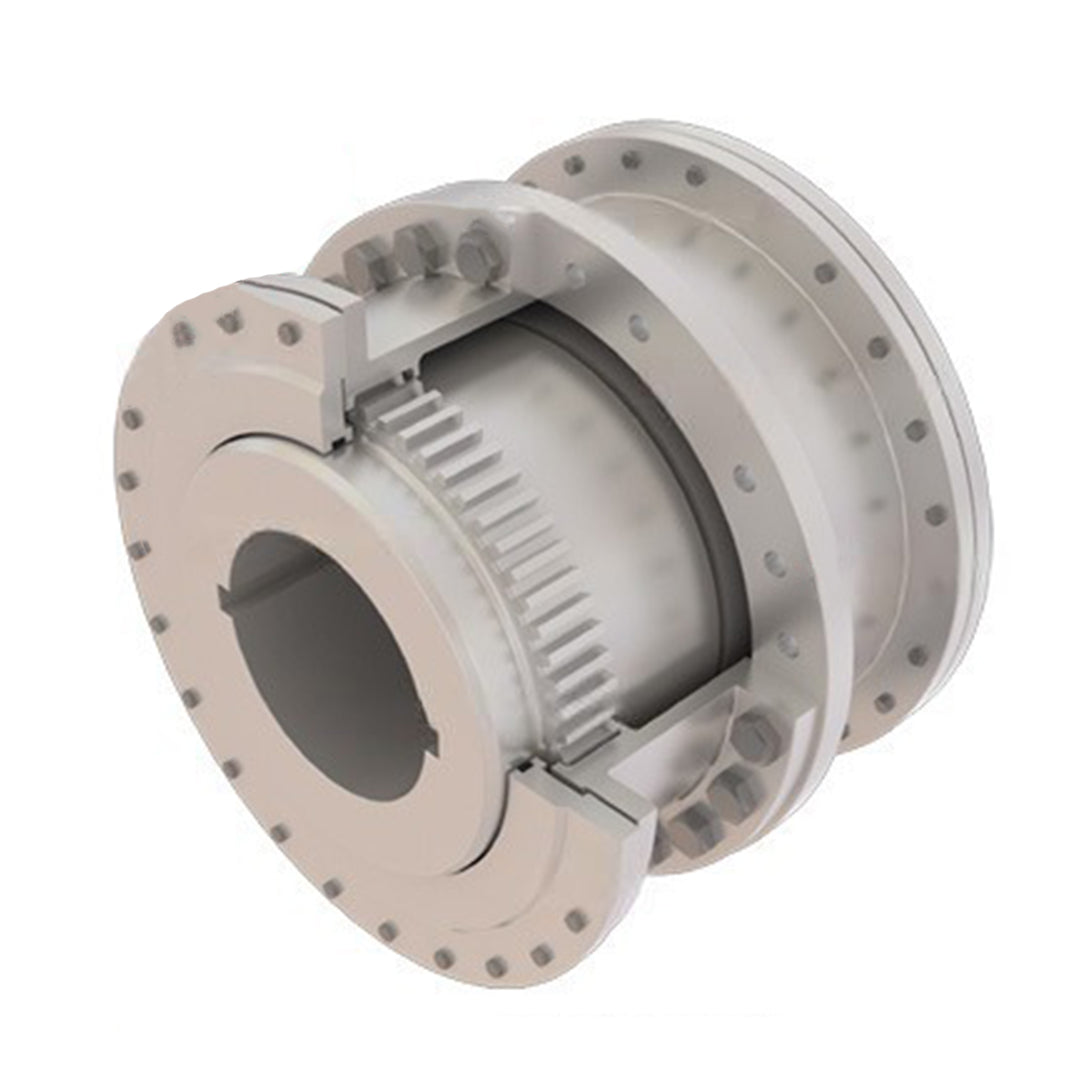

รายละเอียด คัปปลิ้ง Coupling KCP เกียร์คัปปลิ้ง code G20L-1220
KCP Gear Couplings เป็นอุปกรณ์เชิงกลที่ใช้เชื่อมต่อเพลาของเครื่องจักรสองเครื่อง โดยสามารถรองรับแรงในแนวแกนขนาดใหญ่และการเยื้องศูนย์ของเพลาเล็กน้อยได้ ซึ่งมีความแข็งแกร่งในแนวบิดและประกอบด้วยดุมเพลาสองอันที่มีฟันภายนอกเชื่อมต่อกับปลอกที่มีฟันภายใน โดยการหล่อลื่นที่เหมาะสมและสม่ำเสมอเป็นสิ่งสำคัญต่อการทำงาน และเนื่องจาก Commercial Gear Couplings มีความสามารถในการส่งผ่านแรงบิดที่เหนือกว่า จึงเหมาะสำหรับการใช้งานที่ความเร็วสูงและต้องการแรงบิดสูงแต่แรงเฉื่อยต่ำ ข้อต่อประเภทนี้มีลักษณะเป็นครึ่งหนึ่งที่ยืดหยุ่นได้และอีกครึ่งที่แข็งแกร่ง มักใช้ในแอปพลิเคชัน "เพลาลอย" ซึ่งสามารถปรับการเยื้องศูนย์เชิงมุมได้ แต่ไม่สามารถปรับการเคลื่อนที่ขนานของเพลาได้
คุณสมบัติ
คุณสมบัติ
- การส่งผ่านแรงบิดสูง มีความสามารถในการส่งผ่านแรงบิดได้สูงกว่าคัปปลิ้งประเภทอื่นที่มีขนาดทางกายภาพใกล้เคียงกัน ทำให้เหมาะสำหรับงานที่ต้องรับแรงบิดมาก เช่น ระบบขับเคลื่อนของกังหันลม, โรงไฟฟ้าพลังงานน้ำ, หรือระบบขับเคลื่อนในเหมืองแร่
- เหมาะสำหรับความเร็วรอบสูง: สามารถใช้งานในแอปพลิเคชันที่ต้องการความเร็วรอบสูงได้ดี ตั้งแต่รอบต่ำกว่า 100 ไปจนถึง 8000 รอบต่อนาที
- ความแข็งแกร่งในแนวบิด (Torsionally Rigid): มีคุณสมบัติแข็งเกร็งในแนวบิด ทำให้การส่งกำลังมีความแม่นยำและตอบสนองได้ดี
- รองรับการเยื้องศูนย์ (Misalignment): รองรับการเยื้องศูนย์เชิงมุม (Angular Misalignment): สามารถรองรับการเยื้องศูนย์เชิงมุมได้ดี โดยอาศัยการทำงานของฟันเฟืองที่มี Backlash สูง ไม่รองรับการเคลื่อนที่ขนานของเพลา (Parallel Displacement): โดยทั่วไปแล้ว Gear Couplings แบบที่กล่าวถึงในเอกสาร (one flexible geared half and one rigid half) จะไม่รองรับการเยื้องศูนย์แบบขนานของเพลา รองรับการเคลื่อนที่ในแนวแกน (Axial Movement / End Float): สามารถรองรับการเคลื่อนที่ในแนวแกนได้
- ความทนทานและอายุการใช้งานยาวนาน: สร้างจากวัสดุที่แข็งแรงทนทาน และหากมีการหล่อลื่นที่เหมาะสมและสม่ำเสมอ จะมีอายุการใช้งานที่ค่อนข้างยาวนาน
- การบำรุงรักษา: ต้องการการหล่อลื่นที่เหมาะสมและเพียงพออย่างสม่ำเสมอเพื่อการทำงานที่มีประสิทธิภาพ
- การใช้งานแบบ "เพลาลอย" (Floating Shaft Applications): เหมาะสำหรับงานที่เพลามีการเคลื่อนที่ในแนวแกนได้
- การออกแบบ: ประกอบด้วยดุมเพลาที่มีฟันภายนอกและปลอกที่มีฟันภายใน ซึ่งหมุนทำงานร่วมกัน
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
ขนาด
ขนาด
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Size | Torque Rating (Nm) | Allow Speed RPM | Max Bore (mm) | Min Bore (mm) | Cplg Weight (Kg) | Lube Weight (Kg) | Dimensions (Millimeters) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | F | J | M | N | GAP | |||||||
| 1080 | 170,000 | 1,750 | 266 | 101.60 | 703 | 9.5 | 590.6 | 508.5 | 249.2 | 355.6 | 571.5 | 242.8 | 300.0 | 368.3 | 10 |
| 1090 | 226,000 | 1,550 | 290 | 114.30 | 984 | 12.2 | 660.4 | 565.4 | 276.4 | 393.7 | 641.4 | 265.2 | 327.2 | 419.1 | 13 |
| 1100 | 310,000 | 1,450 | 320 | 127.00 | 1,302 | 15.0 | 711.2 | 622.3 | 304.8 | 444.5 | 698.5 | 293.6 | 355.6 | 469.9 | 13 |
| 1110 | 413,000 | 1,330 | 373 | 139.70 | 1,678 | 17.7 | 774.7 | 679.2 | 333.2 | 495.3 | 479.3 | 322.3 | 384.0 | 520.7 | 13 |
| 1120 | 555,000 | 1,200 | 400 | 152.40 | 2,114 | 20.9 | 838.2 | 717.8 | 352.6 | 546.1 | 825.5 | 341.4 | 403.4 | 571.5 | 13 |
| 1130 | 719,000 | 1,075 | 440 | 165.10 | 2,595 | 32.7 | 911.4 | 761.7 | 371.3 | 584.2 | 886 | 362.0 | 434.8 | 609.6 | 19 |
| 1140 | 911,000 | 920 | 460.0 | 177.80 | 3,107 | 33.1 | 965.2 | 806.4 | 393.2 | 635.0 | 939.8 | 378.0 | 457.2 | 660.4 | 19 |
| 1150 | 1,100,000 | 770 | 490.0 | 190.50 | 3,765 | 40.8 | 1,028.7 | 857.2 | 419.1 | 685.8 | 1,003.3 | 407.9 | 482.6 | 711.2 | 19 |
| 1160 | 1,310,000 | 650 | 525 | 254.00 | 4,708 | 43.1 | 1,111.2 | 908.0 | 441.3 | 736.6 | 1,085.9 | 419.1 | 504.6 | 762 | 25 |
| 1180 | 1,660,000 | 480 | 600 | 285.75 | 6,260 | 49.9 | 1,219.2 | 939.8 | 457.2 | 838.2 | 1,193.8 | 434.8 | 520.7 | 863.6 | 25 |
| 1200 | 2,140,000 | 370 | 660 | 317.50 | 8,582 | 68.0 | 1,358.9 | 1,098.60 | 536.6 | 927.1 | 1,308.1 | 514.4 | 635.0 | 965.2 | 25 |
| 1220 | 2,720,000 | 290 | 725 | 349.25 | 11,685 | 107.0 | 1,511.3 | 1,193.80 | 584.2 | 1,016.0 | 1,473.2 | 565.2 | 685.8 | 1,066.8 | 25 |
