• คัปปลิ้ง Coupling KCP ดิสคัปปลิ้ง code KS3-35
1 1

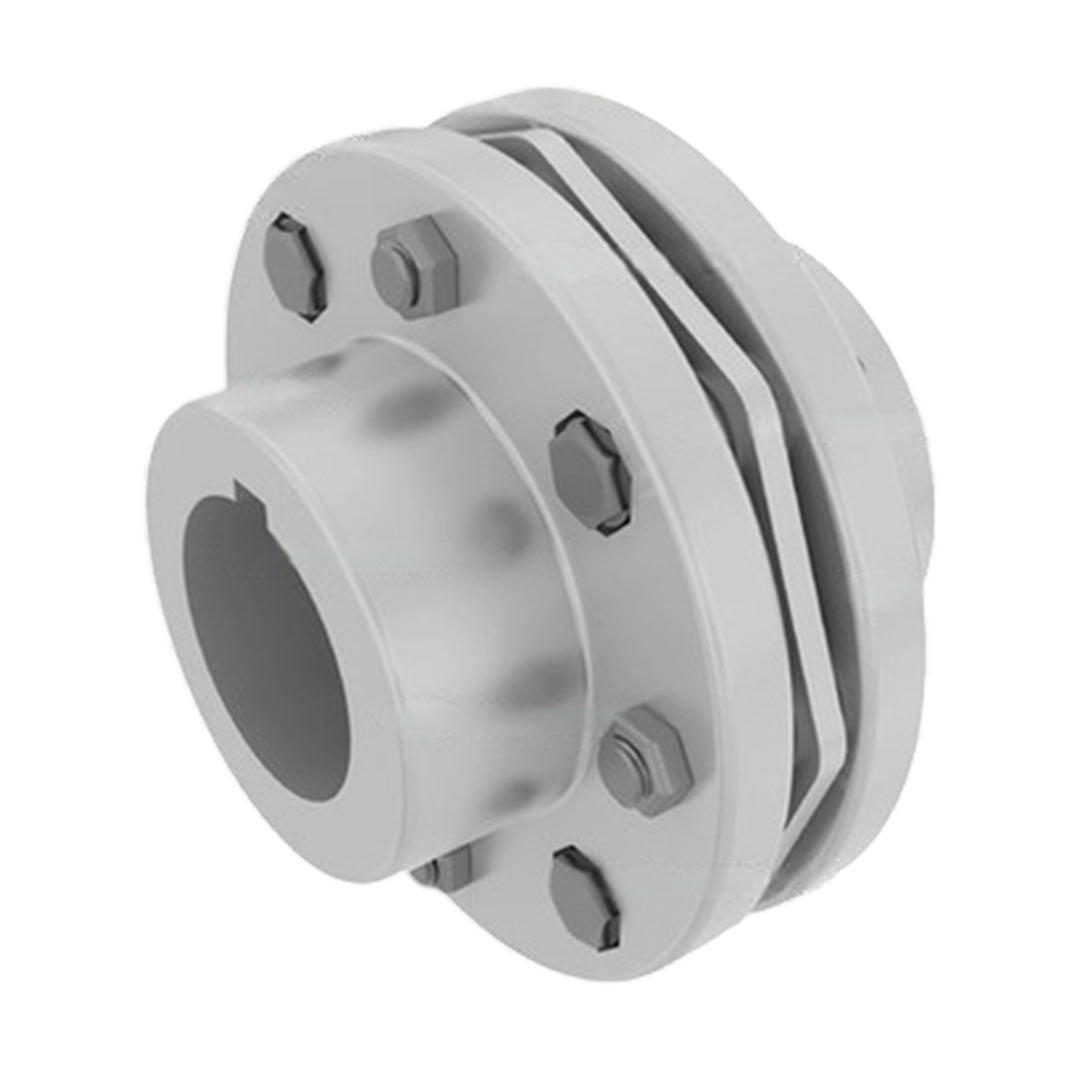

คัปปลิ้ง Coupling KCP ดิสคัปปลิ้ง code KS3-35

คัปปลิ้ง Coupling KCP ดิสคัปปลิ้ง code KS3-35

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

KCP

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
61,284.08 ฿
61,284.08 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด คัปปลิ้ง Coupling KCP ดิสคัปปลิ้ง code KS3-35

KCP Disc Flexible Couplings ได้รับการออกแบบมาเพื่อประสิทธิภาพสูงสุดด้วยอัตราส่วนกำลังต่อน้ำหนักที่ดีเยี่ยม เหมาะสำหรับการส่งกำลังทางกลในงานหนักถึงปานกลางที่มีแรงบิดสูง แรงบิดย้อนกลับ แรงบิดสลับต่อเนื่อง หรือแรงกระแทก เช่นในเครื่องสูบน้ำ คอมเพรสเซอร์ เครื่องกำเนิดไฟฟ้า และเครื่องมือเครื่องจักร ด้วยการออกแบบที่เรียบง่ายและชิ้นส่วนตรงกลางที่จัดศูนย์กลางเองได้ ทำให้ติดตั้งง่ายและไม่ต้องบำรุงรักษาเนื่องจากไม่ต้องการการหล่อลื่นและทำจากวัสดุ SM45C ซึ่งช่วยยืดอายุการใช้งานและให้สมดุลไดนามิกที่ดีเยี่ยม

คุณสมบัติ

  • มีอัตราส่วนความสามารถต่อน้ำหนักสูง ออกแบบมาให้มีกำลังรับน้ำหนักที่ดีเมื่อเทียบกับน้ำหนักของตัวข้อต่อ
  • เชื่อถือได้ในการส่งกำลัง สามารถใช้งานได้อย่างมั่นคงในการส่งกำลังทางกล
  • เหมาะกับงานหนัก รองรับการใช้งานในสภาวะที่มีแรงบิดสูง, แรงบิดย้อนกลับ, แรงบิดสลับต่อเนื่อง, และแรงกระแทก
  • ติดตั้งง่ายและรวดเร็ว ด้วยการออกแบบที่เรียบง่ายและเป็นชุดพร้อมติดตั้ง
  • ประหยัดพื้นที่ ชิ้นส่วนตรงกลางแบบเปิดช่วยลดพื้นที่ที่ต้องการสำหรับการติดตั้ง
  • จัดศูนย์กลางตัวเองได้ ชิ้นส่วนตรงกลางสามารถจัดแนวตัวเองได้โดยไม่ต้องการอุปกรณ์เสริม
  • สมดุลไดนามิกดีเยี่ยม ช่วยเพิ่มอายุการใช้งานของข้อต่อ
  • แทบไม่ต้องบำรุงรักษา ไม่ต้องการการหล่อลื่นและไม่ต้องดูแลตามระยะเวลา
  • ทนทานสูง ผลิตจากเหล็กกล้าคาร์บอน SM45C ซึ่งมีความแข็งแรงสูงและทนทานต่อการสึกหรอ

ข้อมูลจำเพาะ

การออกแบบ

  • ออกแบบเพื่อให้ได้อัตราส่วนความสามารถต่อน้ำหนัก (capacity to weight ratio) ที่ดีที่สุด
  • ชิ้นส่วนตรงกลางเป็นแบบจัดศูนย์กลางตัวเองได้ (self-centering)
  • ไม่ต้องการอุปกรณ์จำกัดการเคลื่อนที่ (limiting devices) หรืออุปกรณ์ลอยตัวในแนวแกน (axial float devices) สำหรับเพลา
  • มาพร้อมกับชุดใบมีดและตัวยึด (blades and fasteners) แบบครบชุด ทำให้การติดตั้งง่ายและลดชิ้นส่วนที่หลวม
  • รูปทรงเรียบง่าย ช่วยให้ติดตั้งได้รวดเร็ว
  • ชิ้นส่วนตรงกลางเป็นแบบเปิด (open lug type) เพื่อประหยัดพื้นที่และมีระยะห่างสำหรับการประกอบ
  • ชิ้นส่วนตรงกลางให้สมดุลไดนามิกที่ยอดเยี่ยม (excellent dynamic balance)

ประสิทธิภาพและการใช้งาน

  • เหมาะสำหรับการส่งกำลังทางกล (mechanical power transmission)
  • ใช้งานได้ดีในงานหนัก (heavy duty) ความเร็วต่ำถึงปานกลาง (slow to medium speed)
  • ทนทานต่อสภาวะที่มีการสตาร์ทด้วยแรงบิดสูง (high starting torque), การย้อนกลับของแรงบิด (torque reversals), แรงบิดสลับต่อเนื่อง (continuous alternating torques), และแรงกระแทก (shock loads)
  • ตัวอย่างการใช้งาน: ปั๊มแรงเหวี่ยง, คอมเพรสเซอร์, เครื่องช่วยหายใจ, เครื่องกำเนิดไฟฟ้า, กังหัน, มอเตอร์ไฟฟ้า, เครื่องจักรผลิตกระดาษ, เครื่องมือเครื่องจักร, หอหล่อเย็น, เครื่องพิมพ์

การบำรุงรักษา

  • แทบจะไม่มีการบำรุงรักษาตามระยะ (virtually free from periodic maintenance)
  • ไม่ต้องการการหล่อลื่น (do not require lubrication)

วัสดุ

  • ส่วนประกอบทั้งหมดทำจาก SM45C
  • SM45C เป็นเหล็กกล้าคาร์บอนปานกลาง (medium carbon steel) ที่ใช้สำหรับโครงสร้างเครื่องจักรกล (mechanical structural steel)
  • มีคุณสมบัติเด่นคือ แข็งแรงสูง (high strength), ทนทานต่อการเสียดสีได้ดี (good wear resistance), ชุบแข็งได้ง่าย (easily hardenable)
  • สามารถชุบแข็งได้ทั้งตัวและชุบผิวให้แข็งด้วยวิธีอินดักชั่น (induction hardening)
  • เทียบเท่ากับเกรดเหล็กมาตรฐานสากล เช่น JIS S45C, AISI 1045, DIN CK45, EN8 (080M40)
  • เหมาะสำหรับทำชิ้นส่วนเครื่องมือ เครื่องจักรกลทั่วไป เพลา ข้อเหวี่ยง ก้านสูบ และแม่พิมพ์

ขนาด

belt

ข้อมูลทางเทคนิค

Size Torque Rating (Nm) Allow Speed RPM Max Bore (mm) Shaft Line Displacement (mm) Bolt Torque (Kg.m) GD² (Kg.m²) Dimensions (Millimeters)
A B F G H
00 568 26,000 51 3.0 2.2 0.04 119 168 54 10.3 74
01 921 23,000 55 3.4 4.2 0.08 137 198 63 11.0 81
02 1,705 19,000 67 3.6 7.3 0.16 161 238 74 12.0 97
03 3,342 17,000 72 4.2 15.9 0.28 180 269 80 14.0 104
04 4,900 15,000 85 4.5 22.1 0.60 212 308 95 17.0 124
05 6,076 11,600 125 3.9 22.1 2.20 276 377 112 17.5 180
10 8,232 11,600 125 3.9 22.1 2.20 276 377 112 19.0 180
15 10,682 10,300 140 4.2 45.0 3.60 308 440 134 19.0 200
20 17,836 9,200 158 4.8 58.0 6.80 346 497 153 22.5 228
25 26,362 8,500 165 5.2 110.0 10.80 375 553 165 28.0 240
30 33,418 7,800 178 5.4 150.0 16.40 410 610 178 31.0 258
35 39,886 7,200 187 5.6 170.0 24.00 445 646 188 31.0 272
40 46,256 6,800 205 6.3 170.0 30.80 470 686 206 34.0 297
45 59,780 6,200 231 6.7 170.0 48.00 511 749 231 35.5 334
50 74,676 5,700 254 7.3 310.0 72.80 556 800 254 37.0 364
55 92,512 5,400 263 7.8 360.0 100.60 587 839 264 37.5 382

เอกสารข้อมูล

คัปปลิ้ง Coupling KCP ดิสคัปปลิ้ง code KS3-35 Data sheet
