• คัปปลิ้ง Coupling KCP คัปปลิ้งเฟล็กซ์ code KW35-5
1 1

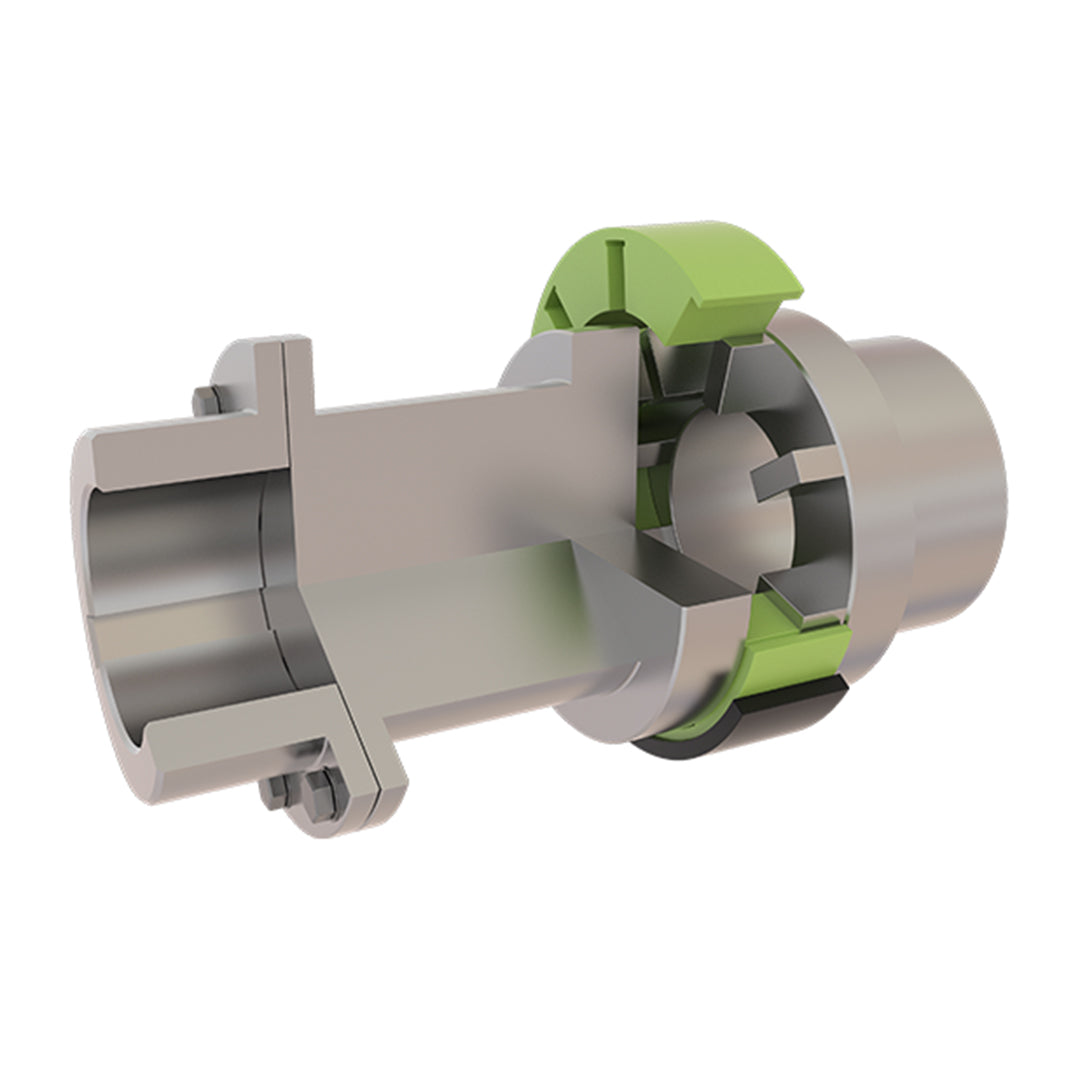

คัปปลิ้ง Coupling KCP คัปปลิ้งเฟล็กซ์ code KW35-5

คัปปลิ้ง Coupling KCP คัปปลิ้งเฟล็กซ์ code KW35-5

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

KCP

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
4,187.78 ฿
4,187.78 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด คัปปลิ้ง Coupling KCP คัปปลิ้งเฟล็กซ์ code KW35-5

คัปปลิ้งเฟล็กซ์ หรือข้อต่อเพลายืดหยุ่น KCP รุ่น KW ได้รับการออกแบบให้เปลี่ยนชิ้นส่วนได้อย่างรวดเร็วโดยไม่ต้องถอดฮับหรือตั้งแนวมอเตอร์ใหม่ ช่วยลดเวลาหยุดเครื่องและค่าบำรุงรักษา ด้วยวัสดุยูรีเทนที่ยืดหยุ่น ไม่ต้องหล่อลื่น และทนต่อการสึกหรอและสารเคมี สามารถใช้งานได้ในช่วงอุณหภูมิ -40°C ถึง 95°C รองรับเส้นผ่านศูนย์กลางเพลาได้ถึง 186 มม. และแรงบิดสูงสุด 15,028 นิวตันเมตร มีให้เลือกทั้งแบบติดตั้งใกล้กันและแบบใช้ระยะห่าง พร้อมการออกแบบกะทัดรัดที่ไม่จำเป็นต้องปรับเปลี่ยนโครงป้องกันข้อต่อสำหรับงานเฉพาะทาง ทำให้เป็นทางเลือกที่คุ้มค่าและเชื่อถือได้ในงานส่งกำลัง

คุณสมบัติ

  • ออกแบบให้เปลี่ยนชิ้นส่วนได้ง่ายและรวดเร็ว โดยไม่ต้องถอดฮับหรือตั้งแนวเพลาใหม่
  • ใช้วัสดุยูรีเทนที่มีความยืดหยุ่นสูง ไม่ต้องหล่อลื่น ช่วยลดค่าบำรุงรักษา
  • ทนต่อการสึกหรอและสารเคมีได้ดีเยี่ยม
  • รองรับการทำงานในสภาพแวดล้อมที่มีอุณหภูมิตั้งแต่ -40°C ถึง 95°C
  • ออกแบบให้มีขนาดกะทัดรัด ไม่ต้องปรับเปลี่ยนแผ่นป้องกันข้อต่อในงานติดตั้ง
  • รองรับแรงบิดได้สูง และใช้ได้กับเพลาขนาดใหญ่
  • เหมาะสำหรับงานอุตสาหกรรมที่ต้องการความยืดหยุ่น ความทนทาน และการบำรุงรักษาต่ำ

ข้อมูลจำเพาะ

  • ชนิดการติดตั้ง มีให้เลือกทั้งแบบ Close-coupled และ Spacer
  • วัสดุของชิ้นส่วนยืดหยุ่น ยูรีเทน (Urethane)
  • ช่วงอุณหภูมิการทำงาน -40°C ถึง 95°C
  • ความสามารถในการทนแรงบิด สูงสุด 15,028 นิวตันเมตร (Nm)
  • ขนาดเส้นผ่านศูนย์กลางเพลาที่รองรับ สูงสุด 186 มม.
  • การหล่อลื่น ไม่จำเป็นต้องหล่อลื่น

ขนาด

belt

ข้อมูลทางเทคนิค

Size Torque
Rating
(Nm)		 Allow
Speed
RPM		 Max Bore Cplg Wt
(Kg)		 Dimensions (Millimeters) Distance Between Shaft Ends (BE) = 2(C) + 2(Z) + GAP - 2(RM) Cover Fasteners Flange Fastners T-Shaft
Hub
T-Shaft
Hub		 KW10
Hub		 Min BE
(Kg)		 Add BE
(Kg)		 BE A AA B C D DD F FF RM S Z GAP Size Allen
Wrench		 Size Pef
Flange
Max Min Nylon Steel Nylon Steel Shaft
Hub		 KW10
Hub
5 62 4,500 35 2.54 0.014 127.0 70.5 76.5 76.5 80.5 80.4 34.9 25.9 159.9 52.4 64.0 86 1.27 27.4 15.9 8.9 2 M4 M2.5 M6 4 1020T
10 130 4,500 43 48 3.96 0.015 140.0 59.6 90.4 90.4 94.5 94.4 41.3 34.0 72.1 59.5 75.9 94 1.27 31.5 22.2 10.9 2 M4 M2.5 M6 8 1030T
20 316 4,500 56 60 8.44 0.027 140.0 76.5 126.0 124.0 132.0 130.0 54.0 45.0 91.9 78.6 102.1 113 1.27 27.4 25.4 15.0 2 M6 M4 M6 8 1040T
30 520 4,500 67 65 12.90 0.034 146.1 87.6 146.6 143.0 153.0 149.0 60.3 57.9 104.9 87.3 118.1 126 1.27 40.6 31.8 17.0 2 M6 M4 M8 12 1050T
40 1,028 3,600 85 85 22.40 0.040 184.2 88.6 182.1 177.0 190.0 185.0 79.4 67.1 130.0 109.5 150.1 153 1.27 46.7 41.3 21.1 5 M8 M5 M10 12 1070T
50 2,508 3,000 95 105 40.80 0.059 184.2 113.1 230.9 224.0 239.0 232.0 88.9 77.0 178.1 122.2 190.0 178 1.27 49.8 44.5 27.9 5 M8 M5 M12 12 1080T
60 4,011 2,500 110 135 69.00 0.082 203.2 137.6 - 267.0 - 278.0 101.6 100.1 209.6 142.9 228.1 210 1.27 - - 35.3 5 M10 M6 M16 12 1090T
70 8,011 2,100 130 160 106.00 0.117 228.9 153.9 - 310.0 - 321.0 90.4 119.9 251.0 171.4 270.0 251 1.52 - - 39.6 5 M10 M6 M20 12 1100T
70 8,011 2,100 150 160 115.00 0.117 228.9 153.9 - 310.0 - 321.0 104.1 119.9 251.0 196.8 270.0 276 1.52 - - 39.6 5 M10 M6 M20 12 1110T
80 15,027 1,800 170 190 180.00 0.144 259.6 172.7 - 370.0 - 381.0 109.4 140.0 270.0 225.4 327.9 320 2.39 - - 45.5 6 M10 M6 M24 12 1110T
80 15,027 1,800 190 190 193.00 0.240 259.6 175.5 - 370.0 - 381.0 134.6 140.0 270.0 238.1 327.9 347 2.39 - - 45.5 6 M10 M6 M27 12 1110T

เอกสารข้อมูล

คัปปลิ้ง Coupling KCP คัปปลิ้งเฟล็กซ์ code KW35-5 Data sheet
