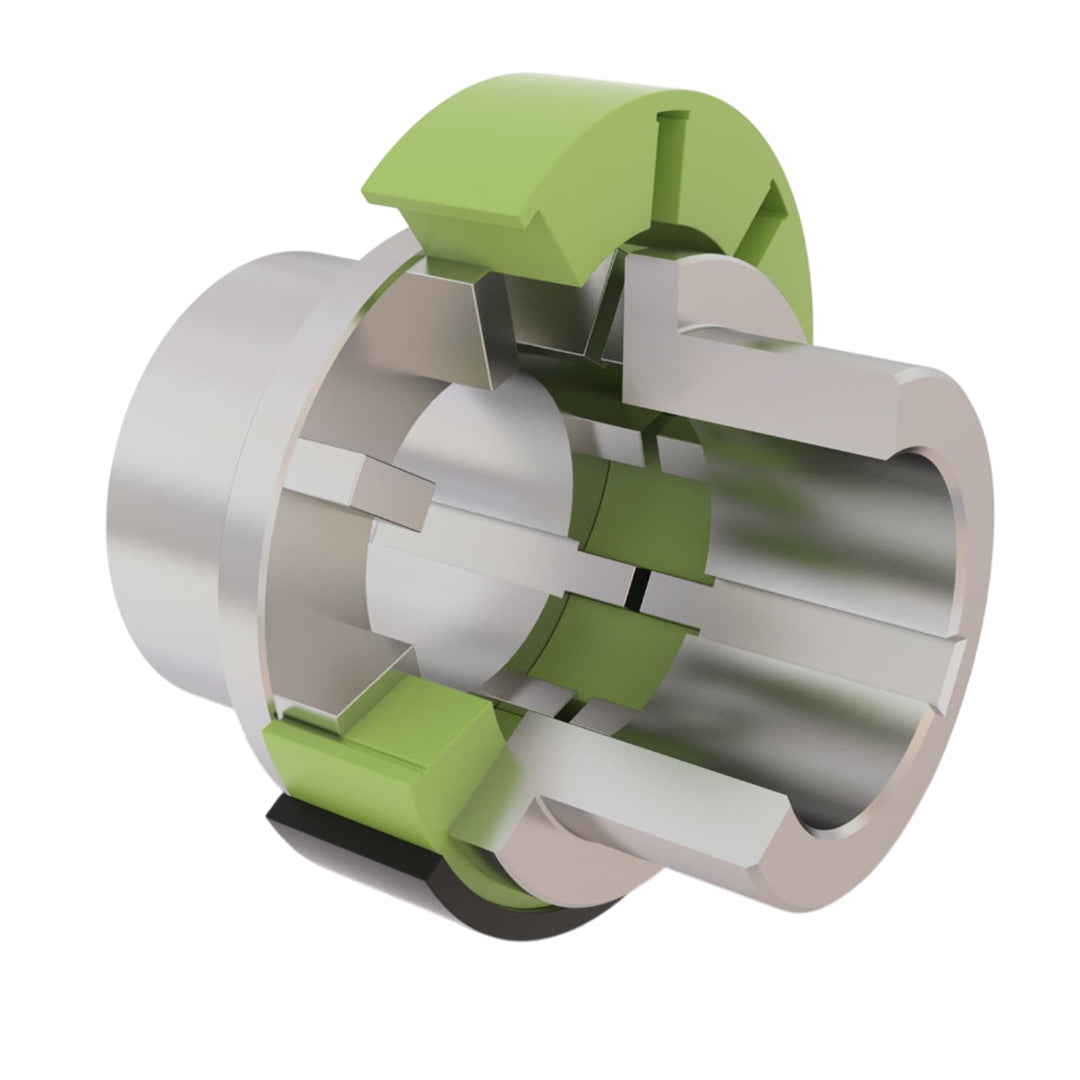

คัปปลิ้ง Coupling KCP คัปปลิ้งเฟล็กซ์ code KW10-80
คัปปลิ้ง Coupling KCP คัปปลิ้งเฟล็กซ์ code KW10-80
KCP
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด คัปปลิ้ง Coupling KCP คัปปลิ้งเฟล็กซ์ code KW10-80
คัปปลิ้งเฟล็กซ์ หรือข้อต่อเพลายืดหยุ่น KCP รุ่น KW ได้รับการออกแบบให้เปลี่ยนชิ้นส่วนได้อย่างรวดเร็วโดยไม่ต้องถอดฮับหรือตั้งแนวมอเตอร์ใหม่ ช่วยลดเวลาหยุดเครื่องและค่าบำรุงรักษา ด้วยวัสดุยูรีเทนที่ยืดหยุ่น ไม่ต้องหล่อลื่น และทนต่อการสึกหรอและสารเคมี สามารถใช้งานได้ในช่วงอุณหภูมิ -40°C ถึง 95°C รองรับเส้นผ่านศูนย์กลางเพลาได้ถึง 186 มม. และแรงบิดสูงสุด 15,028 นิวตันเมตร มีให้เลือกทั้งแบบติดตั้งใกล้กันและแบบใช้ระยะห่าง พร้อมการออกแบบกะทัดรัดที่ไม่จำเป็นต้องปรับเปลี่ยนโครงป้องกันข้อต่อสำหรับงานเฉพาะทาง ทำให้เป็นทางเลือกที่คุ้มค่าและเชื่อถือได้ในงานส่งกำลัง
คุณสมบัติ
คุณสมบัติ
- ออกแบบให้เปลี่ยนชิ้นส่วนได้ง่ายและรวดเร็ว โดยไม่ต้องถอดฮับหรือตั้งแนวเพลาใหม่
- ใช้วัสดุยูรีเทนที่มีความยืดหยุ่นสูง ไม่ต้องหล่อลื่น ช่วยลดค่าบำรุงรักษา
- ทนต่อการสึกหรอและสารเคมีได้ดีเยี่ยม
- รองรับการทำงานในสภาพแวดล้อมที่มีอุณหภูมิตั้งแต่ -40°C ถึง 95°C
- ออกแบบให้มีขนาดกะทัดรัด ไม่ต้องปรับเปลี่ยนแผ่นป้องกันข้อต่อในงานติดตั้ง
- รองรับแรงบิดได้สูง และใช้ได้กับเพลาขนาดใหญ่
- เหมาะสำหรับงานอุตสาหกรรมที่ต้องการความยืดหยุ่น ความทนทาน และการบำรุงรักษาต่ำ
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
ขนาด
ขนาด
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Size | Torque Rating |
Max RPM | Allow Max Bore (mm) |
Min Bore (mm) |
Cplg Wt (Kg) | Dimensions (Millimeters) | Cover Fasteners | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nylon | Steel | A | AA | B | BE | C | D | F | H | J | Z | GAP | Size | Allen Wrench |
|||||||
| Nylon | Steel | Nylon | Steel | ||||||||||||||||||
| 5 | 62 | 4,500 | 38 | 12.7 | 1.35 | 1.49 | 76.5 | 76.5 | 80.5 | 80.4 | 71.9 | 19.8 | 25.9 | 59.9 | 64 | 15.0 | 23.1 | 8.9 | 2 | M4 | M2.5 |
| 10 | 130 | 4,500 | 48 | 15.88 | 2.49 | 2.72 | 90.4 | 90.4 | 94.5 | 94.4 | 91.9 | 23.9 | 34.0 | 72.1 | 75.9 | 19.1 | 27.9 | 10.9 | 2 | M4 | M2.5 |
| 20 | 316 | 4,500 | 60 | 19.05 | 5.64 | 6.09 | 126.0 | 124.0 | 132.0 | 130.0 | 121.9 | 32.0 | 45.0 | 91.9 | 102.1 | 24.9 | 37.1 | 15.0 | 2 | M6 | M4 |
| 30 | 520 | 4,500 | 65 | 25.40 | 9.41 | 10.00 | 146.6 | 143.0 | 153.0 | 149.0 | 151.9 | 36.1 | 57.9 | 104.9 | 118.1 | 29.0 | 41.9 | 17.0 | 3 | M6 | M4 |
| 40 | 1,028 | 3,600 | 85 | 28.58 | 17.10 | 18.10 | 182.1 | 177.0 | 190.0 | 185.0 | 181.1 | 47.0 | 67.1 | 130.0 | 150.1 | 34.0 | 54.6 | 21.1 | 5 | M8 | M5 |
| 50 | 2,508 | 3,000 | 105 | 31.75 | 35.80 | 37.70 | 230.9 | 224.0 | 239.0 | 232.0 | 214.9 | 60.7 | 77.0 | 178.1 | 190 | 46.0 | 69.6 | 27.9 | 5 | M8 | M5 |
| 60 | 4,011 | 2,500 | 135 | 50.80 | - | 66.40 | - | 267.0 | - | 278.0 | 275.3 | 75.4 | 100.1 | 209.6 | 228.1 | 60.2 | 67.1 | 35.3 | 5 | M10 | M6 |
| 70 | 8,011 | 2,100 | 160 | 69.85 | - | 111.00 | - | 310.0 | - | 321.0 | 324.1 | 84.1 | 119.9 | 251.0 | 270 | 69.6 | 74.9 | 39.6 | 5 | M10 | M6 |
| 80 | 15,027 | 1,800 | 190 | 85.73 | - | 166.00 | - | 370.0 | - | 381.0 | 376.9 | 97.0 | 140.0 | 327.9 | 327.9 | 83.3 | 85.1 | 45.5 | 5 | M10 | M6 |
