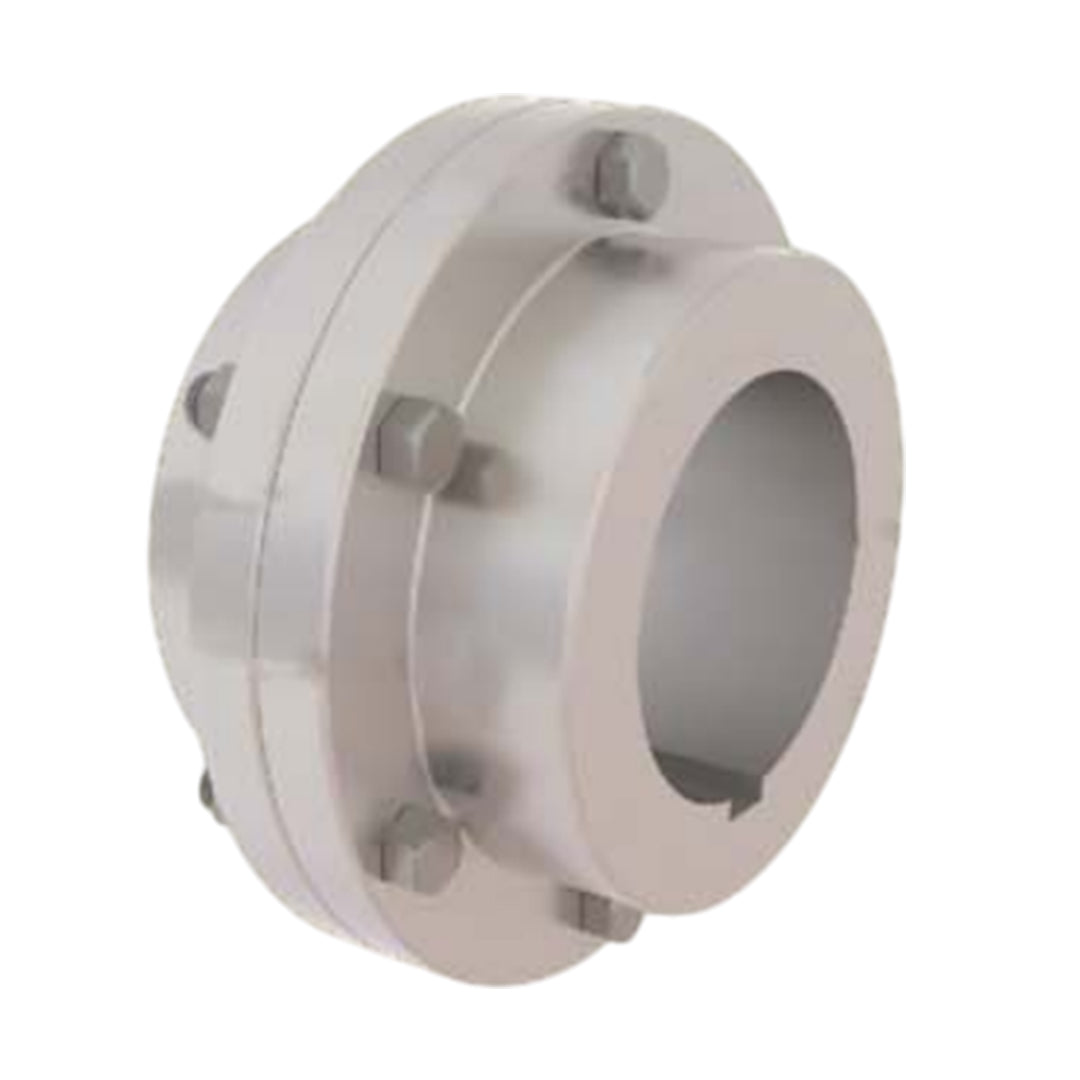

• คัปปลิ้ง Coupling KCP คัปปลิ้งหน้าแปลน code KFR-280
1 1

คัปปลิ้ง Coupling KCP คัปปลิ้งหน้าแปลน code KFR-280

คัปปลิ้ง Coupling KCP คัปปลิ้งหน้าแปลน code KFR-280

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

KCP

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
14,879.90 ฿
14,879.90 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด คัปปลิ้ง Coupling KCP คัปปลิ้งหน้าแปลน code KFR-280

Flange Flexible Couplings ใช้สำหรับเชื่อมต่อเพลา โดยสามารถส่งกำลังได้อย่างราบรื่นและดูดซับแรงกระแทกและการสั่นสะเทือนได้ดี ข้อต่อเหล่านี้ไม่จำเป็นต้องหล่อลื่นและแทบจะไม่มีค่าใช้จ่ายในการบำรุงรักษา ทำให้ติดตั้ง ถอดประกอบ และประกอบใหม่ได้ง่ายและรวดเร็ว นอกจากนี้ยังสามารถทำงานได้อย่างปลอดภัยโดยไม่ต้องมีฝาครอบแข็งใดๆ

คุณสมบัติ

  • การส่งกำลังที่ราบรื่น (Smooth Power Transmission) ออกแบบมาเพื่อให้การส่งกำลังระหว่างเพลาเป็นไปอย่างราบรื่น ลดการกระตุกและการหยุดชะงัก
  • การดูดซับแรงกระแทกและการสั่นสะเทือน (Shock and Vibration Absorption) มีความสามารถในการดูดซับแรงกระแทกที่เกิดขึ้นในระบบ และลดการสั่นสะเทือนที่อาจส่งผลกระทบต่ออายุการใช้งานของเครื่องจักร
  • การชดเชยการเยื้องแนว (Misalignment Compensation) การเยื้องแนวในแนวรัศมี (Radial Misalignment) สามารถชดเชยการเยื้องแนวที่เพลาทั้งสองไม่ตรงกันในระนาบขนาน การเยื้องแนวเชิงมุม (Angular Misalignment) สามารถชดเชยการเยื้องแนวที่เพลาทั้งสองทำมุมกันเล็กน้อย การเคลื่อนที่ตามแนวแกน (Axial Misalignment/End Float) สามารถรองรับการเคลื่อนที่เข้า-ออกตามแนวแกนของเพลาได้ในระดับหนึ่ง
  • ไม่ต้องหล่อลื่น (No Lubrication Required) ข้อต่อแบบยืดหยุ่นหลายชนิด โดยเฉพาะอย่างยิ่งที่ใช้ยางหรือโพลียูรีเทนเป็นส่วนประกอบยืดหยุ่น ไม่จำเป็นต้องมีการหล่อลื่น ลดความยุ่งยากในการบำรุงรักษา
  • บำรุงรักษาน้อย (Virtually Maintenance-Free) ด้วยการออกแบบที่ไม่ซับซ้อนและการไม่ต้องการการหล่อลื่น ทำให้ข้อต่อประเภทนี้มีการบำรุงรักษาน้อยมาก ช่วยลดต้นทุนและเวลาในการซ่อมบำรุง
  • ติดตั้งและถอดประกอบง่าย (Easy and Quick Installation/Disassembly) รูปแบบที่เรียบง่ายและโครงสร้างแบบหน้าแปลนช่วยให้การติดตั้งและถอดประกอบทำได้รวดเร็วและไม่ซับซ้อน
  • ต้นทุนต่ำในการประกอบและถอดประกอบ (Low Cost to Assemble and Disassemble) เนื่องจากความง่ายในการติดตั้ง ทำให้ลดค่าใช้จ่ายในการติดตั้งและบำรุงรักษา
  • ความปลอดภัยในการทำงานโดยไม่มีฝาครอบแข็ง (Safe Operation Without Hard Covers) ข้อต่อประเภทนี้มักถูกออกแบบมาให้ปลอดภัยในการทำงานแม้ไม่มีฝาครอบป้องกันภายนอก เนื่องจากไม่มีส่วนที่ยื่นออกมาหรือเคลื่อนที่ที่อาจก่อให้เกิดอันตรายได้ง่าย (แต่การปฏิบัติตามมาตรฐานความปลอดภัยทั่วไปยังคงสำคัญ)
  • อายุการใช้งานยาวนาน (Long Service Life) ด้วยความสามารถในการดูดซับแรงกระแทกและลดการสั่นสะเทือน รวมถึงการบำรุงรักษาน้อย ทำให้มีอายุการใช้งานที่ยาวนาน

ข้อมูลจำเพาะ

  • ช่วงแรงบิด (Torque Range) มีให้เลือกหลากหลายตั้งแต่ไม่กี่สิบ N·m ไปจนถึงหลายพัน N·m ขึ้นอยู่กับขนาดและวัสดุของส่วนประกอบยืดหยุ่น
  • ช่วงเส้นผ่านศูนย์กลางเพลา (Shaft Diameter Range) รองรับเพลาได้หลากหลายขนาด ตั้งแต่ขนาดเล็กไม่กี่มิลลิเมตรไปจนถึงเพลาขนาดใหญ่หลายสิบหรือร้อยมิลลิเมตร
  • วัสดุ (Materials) ดุมและหน้าแปลน (Hubs and Flanges) มักทำจากเหล็กหล่อ (Cast Iron), เหล็กกล้า (Steel), หรืออลูมิเนียม (Aluminum) องค์ประกอบยืดหยุ่น (Flexible Element/Elastomer) มักทำจากยาง (Rubber), โพลียูรีเทน (Polyurethane) หรือวัสดุสังเคราะห์อื่นๆ ที่มีความยืดหยุ่นและทนทานต่อการสึกหรอ
  • อุณหภูมิในการทำงาน (Operating Temperature) มีช่วงอุณหภูมิการทำงานที่เหมาะสม ซึ่งขึ้นอยู่กับชนิดของวัสดุที่ใช้ โดยเฉพาะองค์ประกอบยืดหยุ่น
  • มาตรฐาน (Standards) ผลิตตามมาตรฐานอุตสาหกรรมที่เกี่ยวข้อง เพื่อให้มั่นใจในคุณภาพและประสิทธิภาพ

ขนาด

belt

ข้อมูลทางเทคนิค

Size Torque Rating (Nm) Allow Speed RPM Max Bore (mm) Min Bore (mm) Cplg Weight (Kg) GD (Kg.m²) Dimensions (Millimeters) Spigot and Socket
A L C B F1 Y N-ø E S1 S2
112 62 4,000 28 16 2.78 0.0163 112 40 50 75 16 70 4-ø10 40 3 2
125 88 4,000 28 18 3.76 0.0276 125 45 56 85 18 81 4-ø14 45 3 2
140 176 4,000 35 20 5.06 0.0449 140 50 71 100 18 81 6-ø14 56 3 2
160 348 4,000 45 25 6.98 0.0788 160 56 80 115 18 81 8-ø14 60 3 2
180 490 3,500 50 28 9.23 0.1290 180 63 90 132 18 81 8-ø14 80 3 2
200 696 3,200 56 32 14.40 0.2550 200 71 100 145 22.4 103 8-ø16 100 4 3
224 980 2,850 63 35 18.40 0.4050 224 80 112 170 22.4 103 8-ø16 100 4 3
250 1,372 2,550 71 40 27.80 0.7630 250 90 125 180 28 126 8-ø20 112 4 3
280 1,960 2,300 80 50 38.90 1.3700 280 100 140 200 28 126 8-ø20 125 4 3
315 2,744 2,050 90 63 51.20 2.2300 315 112 160 236 28 126 8-ø25 140 4 3
355 3,920 1,800 100 71 81.40 4.6700 355 125 180 260 35.5 157 10-ø20 160 4 3

เอกสารข้อมูล

คัปปลิ้ง Coupling KCP คัปปลิ้งหน้าแปลน code KFR-280 Data sheet
