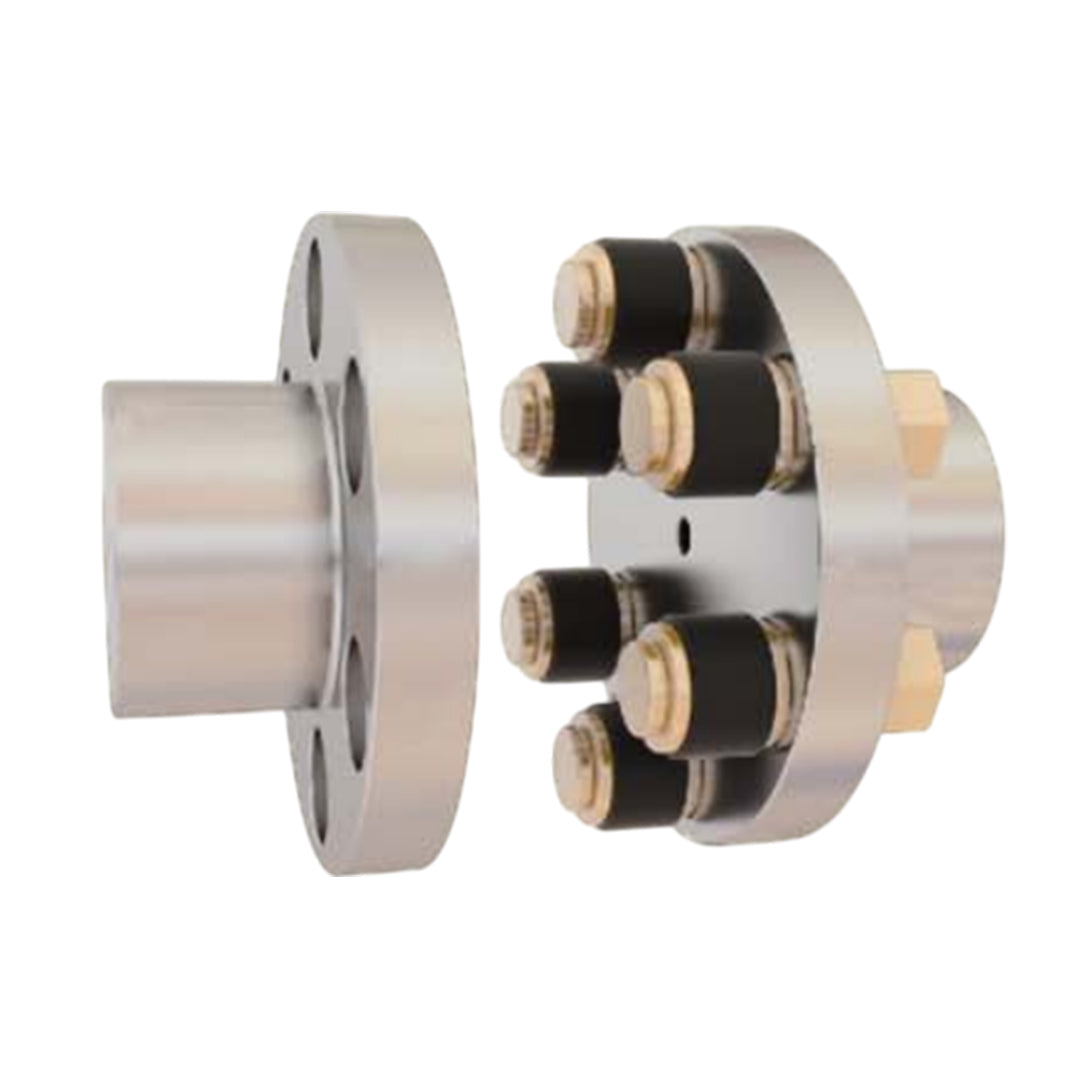

• คัปปลิ้ง Coupling KCP คัปปลิ้งหน้าแปลน code KFF-450
1 1

คัปปลิ้ง Coupling KCP คัปปลิ้งหน้าแปลน code KFF-450

คัปปลิ้ง Coupling KCP คัปปลิ้งหน้าแปลน code KFF-450

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

KCP

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
29,835.75 ฿
29,835.75 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด คัปปลิ้ง Coupling KCP คัปปลิ้งหน้าแปลน code KFF-450

Flange Flexible Couplings ใช้สำหรับเชื่อมต่อเพลา โดยสามารถส่งกำลังได้อย่างราบรื่นและดูดซับแรงกระแทกและการสั่นสะเทือนได้ดี ข้อต่อเหล่านี้ไม่จำเป็นต้องหล่อลื่นและแทบจะไม่มีค่าใช้จ่ายในการบำรุงรักษา ทำให้ติดตั้ง ถอดประกอบ และประกอบใหม่ได้ง่ายและรวดเร็ว นอกจากนี้ยังสามารถทำงานได้อย่างปลอดภัยโดยไม่ต้องมีฝาครอบแข็งใดๆ

คุณสมบัติ

  • การส่งกำลังที่ราบรื่น (Smooth Power Transmission) ออกแบบมาเพื่อให้การส่งกำลังระหว่างเพลาเป็นไปอย่างราบรื่น ลดการกระตุกและการหยุดชะงัก
  • การดูดซับแรงกระแทกและการสั่นสะเทือน (Shock and Vibration Absorption) มีความสามารถในการดูดซับแรงกระแทกที่เกิดขึ้นในระบบ และลดการสั่นสะเทือนที่อาจส่งผลกระทบต่ออายุการใช้งานของเครื่องจักร
  • การชดเชยการเยื้องแนว (Misalignment Compensation) การเยื้องแนวในแนวรัศมี (Radial Misalignment) สามารถชดเชยการเยื้องแนวที่เพลาทั้งสองไม่ตรงกันในระนาบขนาน การเยื้องแนวเชิงมุม (Angular Misalignment) สามารถชดเชยการเยื้องแนวที่เพลาทั้งสองทำมุมกันเล็กน้อย การเคลื่อนที่ตามแนวแกน (Axial Misalignment/End Float) สามารถรองรับการเคลื่อนที่เข้า-ออกตามแนวแกนของเพลาได้ในระดับหนึ่ง
  • ไม่ต้องหล่อลื่น (No Lubrication Required) ข้อต่อแบบยืดหยุ่นหลายชนิด โดยเฉพาะอย่างยิ่งที่ใช้ยางหรือโพลียูรีเทนเป็นส่วนประกอบยืดหยุ่น ไม่จำเป็นต้องมีการหล่อลื่น ลดความยุ่งยากในการบำรุงรักษา
  • บำรุงรักษาน้อย (Virtually Maintenance-Free) ด้วยการออกแบบที่ไม่ซับซ้อนและการไม่ต้องการการหล่อลื่น ทำให้ข้อต่อประเภทนี้มีการบำรุงรักษาน้อยมาก ช่วยลดต้นทุนและเวลาในการซ่อมบำรุง
  • ติดตั้งและถอดประกอบง่าย (Easy and Quick Installation/Disassembly) รูปแบบที่เรียบง่ายและโครงสร้างแบบหน้าแปลนช่วยให้การติดตั้งและถอดประกอบทำได้รวดเร็วและไม่ซับซ้อน
  • ต้นทุนต่ำในการประกอบและถอดประกอบ (Low Cost to Assemble and Disassemble) เนื่องจากความง่ายในการติดตั้ง ทำให้ลดค่าใช้จ่ายในการติดตั้งและบำรุงรักษา
  • ความปลอดภัยในการทำงานโดยไม่มีฝาครอบแข็ง (Safe Operation Without Hard Covers) ข้อต่อประเภทนี้มักถูกออกแบบมาให้ปลอดภัยในการทำงานแม้ไม่มีฝาครอบป้องกันภายนอก เนื่องจากไม่มีส่วนที่ยื่นออกมาหรือเคลื่อนที่ที่อาจก่อให้เกิดอันตรายได้ง่าย (แต่การปฏิบัติตามมาตรฐานความปลอดภัยทั่วไปยังคงสำคัญ)
  • อายุการใช้งานยาวนาน (Long Service Life) ด้วยความสามารถในการดูดซับแรงกระแทกและลดการสั่นสะเทือน รวมถึงการบำรุงรักษาน้อย ทำให้มีอายุการใช้งานที่ยาวนาน

ข้อมูลจำเพาะ

  • ช่วงแรงบิด (Torque Range) มีให้เลือกหลากหลายตั้งแต่ไม่กี่สิบ N·m ไปจนถึงหลายพัน N·m ขึ้นอยู่กับขนาดและวัสดุของส่วนประกอบยืดหยุ่น
  • ช่วงเส้นผ่านศูนย์กลางเพลา (Shaft Diameter Range) รองรับเพลาได้หลากหลายขนาด ตั้งแต่ขนาดเล็กไม่กี่มิลลิเมตรไปจนถึงเพลาขนาดใหญ่หลายสิบหรือร้อยมิลลิเมตร
  • วัสดุ (Materials) ดุมและหน้าแปลน (Hubs and Flanges) มักทำจากเหล็กหล่อ (Cast Iron), เหล็กกล้า (Steel), หรืออลูมิเนียม (Aluminum) องค์ประกอบยืดหยุ่น (Flexible Element/Elastomer) มักทำจากยาง (Rubber), โพลียูรีเทน (Polyurethane) หรือวัสดุสังเคราะห์อื่นๆ ที่มีความยืดหยุ่นและทนทานต่อการสึกหรอ
  • อุณหภูมิในการทำงาน (Operating Temperature) มีช่วงอุณหภูมิการทำงานที่เหมาะสม ซึ่งขึ้นอยู่กับชนิดของวัสดุที่ใช้ โดยเฉพาะองค์ประกอบยืดหยุ่น
  • มาตรฐาน (Standards) ผลิตตามมาตรฐานอุตสาหกรรมที่เกี่ยวข้อง เพื่อให้มั่นใจในคุณภาพและประสิทธิภาพ

ขนาด

belt

ข้อมูลทางเทคนิค

Size Torque Rating Nm Allow Speed RPM Bore Dia Cplg Weight (Kg) GD (Kg.m²) Dimensions (Millimeters) Bolt Hole
Max Bore Min A B C1 C2 F1 F2 J G E N B1 B2
D1 D2
90 5 4,000 20 20 - 1.37 0.00532 90 59 35.5 35.5 14 14.0 28.0 3 60 4-KB6-01 8.0 19
100 10 4,000 25 25 - 2.00 0.00948 100 74 42.5 42.5 16 16.0 35.5 3 67 4-KB6-02 10.0 23
112 16 4,000 28 28 16 2.64 0.01520 112 83 50.0 50.0 16.0 16.0 40.0 3 75 4-KB6-02 10.0 23
125 25 4,000 32 28 18 3.59 0.02580 125 93 56.0 50.0 18.0 18.0 45.0 3 85 4-KB6-03 14.0 32
140 50 4,000 38 35 20 4.88 0.04220 140 103 71.0 63.0 18.0 18.0 50.0 3 100 6-KB6-03 14.0 32
160 110 4,000 45 45 25 6.70 0.07410 160 115 80.0 80.0 18.0 18.0 56.0 3 115 8-KB6-03 14.0 32
180 157 3,500 50 50 28 8.98 0.12100 180 129 90.0 90.0 18.0 18.0 63.0 3 132 8-KB6-03 14.0 32
200 245 3,200 56 56 32 13.90 0.24100 200 146 100.0 100.0 22.4 22.4 71.0 4 145 8-KB6-04 20.0 41
224 392 2,850 63 63 35 18.10 0.38400 224 164 112.0 112.0 22.4 22.4 80.0 4 170 8-KB6-04 20.0 41
250 617 2,550 71 71 40 26.60 0.72000 250 184 125.0 125.0 28.0 28.0 90.0 4 180 8-KB6-05 25.0 51
280 980 2,300 80 80 50 37.40 1.29000 280 204 140.0 140.0 40.0 28.0 100.0 4 200 8-KB6-06 28.0 57
315 1,570 2,050 90 90 63 50.30 2.12000 315 228 160.0 160.0 40.0 28.0 112.0 4 236 10-KB6-06 28.0 57
355 2,450 1,800 100 100 71 79.20 4.42000 355 255 180.0 180.0 56.0 35.5 125.0 5 260 8-KB6-07 35.5 72
400 3,920 1,600 110 110 80 100.00 7.10000 400 255 200.0 200.0 56.0 35.5 125.0 5 300 10-KB6-07 35.5 72
450 6,175 1,400 125 125 90 132.00 11.50000 450 285 224.0 224.0 56.0 35.5 140.0 5 355 12-KB6-07 35.5 72
560 9,800 1,150 140 140 100 207.00 27.30000 560 325 250.0 250.0 56.0 35.5 160.0 5 450 14-KB6-07 35.5 72
630 15,680 1,000 160 160 110 271.00 44.10000 630 365 280.0 280.0 56.0 35.5 180.0 5 530 18-KB6-07 35.5 72

เอกสารข้อมูล

คัปปลิ้ง Coupling KCP คัปปลิ้งหน้าแปลน code KFF-450 Data sheet
