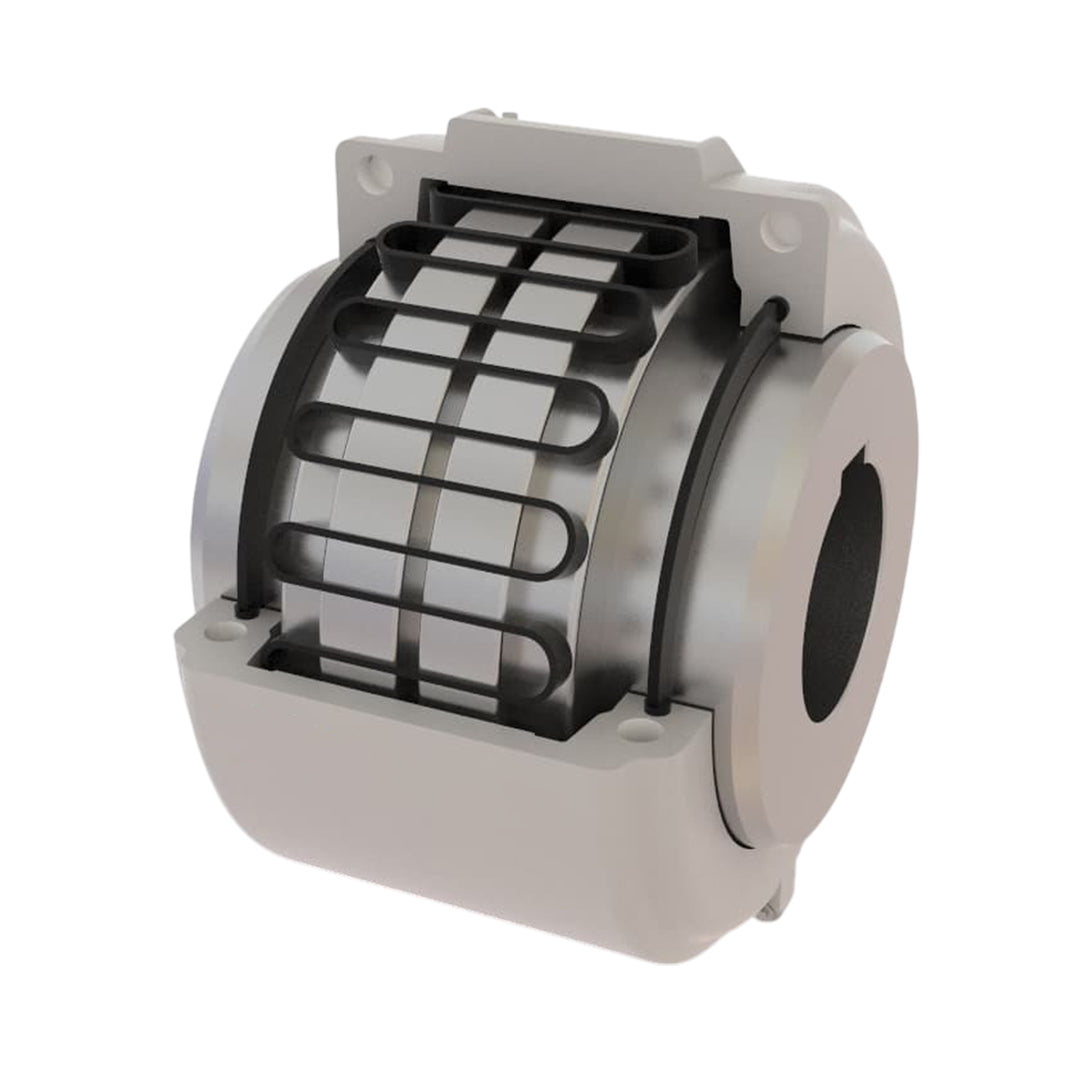

คัปปลิ้ง Coupling KCP กริดคัปปลิ้ง code T10L-1160
คัปปลิ้ง Coupling KCP กริดคัปปลิ้ง code T10L-1160
KCP
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด คัปปลิ้ง Coupling KCP กริดคัปปลิ้ง code T10L-1160
MPS Tapered Grid Couplings เป็นข้อต่อเพลาถึงเพลาที่มีขนาดกะทัดรัด แต่รองรับแรงบิดได้สูงจากโครงสร้างเหล็กกล้าอัลลอยชุบแข็งที่แข็งแรง ตะแกรงรูปทรงสี่เหลี่ยมคางหมูได้รับการชุบแข็งแบบสปริงและผ่านกระบวนการยิงเม็ดเหล็กด้วยความเร็วสูง (Shot Peening) เพื่อเพิ่มความแข็งแรงของวัสดุอย่างมีนัยสำคัญและยืดอายุการใช้งาน ติดตั้งง่ายผ่านฝาครอบที่ถอดได้ โดยไม่ต้องย้ายเครื่องจักร ลดเวลาในการหยุดเครื่อง ตัวตะแกรงสามารถขยับตัวภายในร่องดุม ช่วยรองรับการเยื้องศูนย์ของเพลาโดยไม่ส่งแรงด้านข้างไปยังแบริ่ง นอกจากนี้ยังทำหน้าที่เหมือนโช้คอัพที่ดูดซับแรงกระแทกและแรงสั่นสะเทือน ช่วยลดแรงกระแทกหรือโหลดสูงที่อาจกระทบต่อระบบขับเคลื่อนในระยะยาว ทำให้เหมาะสำหรับการใช้งานในสภาพโหลดเปลี่ยนแปลงบ่อยและต้องการความยืดหยุ่นสูง
คุณสมบัติ
คุณสมบัติ
- ขนาดกะทัดรัด แต่รองรับแรงบิดสูง สร้างจากเหล็กอัลลอยด์ที่แข็งแรงและมีค่าความแข็งสูง
- ตะแกรงเรียว ออกแบบมาให้มีหน้าตัดเป็นรูปสี่เหลี่ยมคางหมูและผ่านการอบชุบเพื่อเพิ่มความแข็งแบบสปริง
- การยิงทราย (Shot Peening) การอัดโมเลกุลพื้นผิวด้วยลูกปัดเหล็กขนาดเล็กความเร็วสูง ช่วยเพิ่มความแข็งแรงอย่างมากและยืดอายุการใช้งาน
- เข้าถึงง่าย สามารถใส่ตะแกรงเรียวเข้าไปในร่องของดุมได้ง่ายผ่านฝาครอบที่ถอดออกได้ ไม่ต้องเคลื่อนย้ายอุปกรณ์ (ลดเวลาหยุดทำงาน) และใช้เครื่องมือมาตรฐานในการติดตั้งฝาครอบแบบแยกส่วน
- การเข้าถึงตะแกรง ตะแกรงสามารถเข้าถึงได้ง่ายผ่านฝาครอบที่ถอดออกได้ของชุดประกอบ (unit's removable cover)
- การติดตั้งที่สะดวก ง่ายกว่ามากในการใส่ตะแกรงเรียวเข้าไปในร่องของดุม (slots of the hub) เมื่อเทียบกับการติดตั้งตะแกรงแบบสี่เหลี่ยมผืนผ้า (fitting rectangular grids)
- ลดเวลาหยุดทำงาน ไม่จำเป็นต้องเคลื่อนย้ายอุปกรณ์ (no need for the equipment to be moved) ซึ่งช่วยลดเวลาหยุดทำงาน (downtime) ในการติดตั้งหรือบำรุงรักษา
- การติดตั้งโดยตรงและง่ายดาย เนื่องจากมีขนาดกะทัดรัด ตะแกรงเรียวสามารถวางลงในร่องของดุมได้โดยตรง
- ใช้เครื่องมือมาตรฐาน ฝาครอบแบบแยกส่วน (practical split cover) สามารถติดตั้งได้โดยใช้เครื่องมือมาตรฐานทั่วไป
- การป้องกันการเยื้องแนวของเพลา (Protection Against Shaft Misalignment) ตะแกรงเรียวสามารถ "โยก, หมุน, และลอยตัว" (rock, pivot, and float) ได้อย่างอิสระภายในร่องฟันของดุม (hub teeth)
- การป้องกันแรงกระแทกและแรงสั่นสะเทือน (Protection Against Shock & Vibratory loads) ข้อต่อแบบตะแกรงเรียวของ MPS มีความสามารถในการ "บิดตัว" (deflect torsionally) เมื่อต้องเผชิญกับแรงกระแทกปกติหรือแรงสั่นสะเทือน
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
ขนาด
ขนาด
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Size | Torque Rating (Nm) | Allow Speed RPM | Max Bore (mm) | Min Bore (mm) | Cplg Weight (Kg) | Lube Weight (Kg) | Dimensions (Millimeters) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | J | GAP | |||||||
| 1150 | 39,800 | 1,500 | 215 | 108 | 234 | 1.95 | 453.1 | 371.8 | 182.9 | 269.2 | 271.5 | 6 |
| 1160 | 55,900 | 1,350 | 240 | 121 | 317 | 2.81 | 501.9 | 402.2 | 198.1 | 304.8 | 278.4 | 6 |
| 1170 | 74,600 | 1,225 | 280 | 134 | 448 | 3.49 | 566.9 | 437.8 | 215.9 | 355.6 | 307.3 | 6 |
| 1180 | 103,000 | 1,100 | 300 | 153 | 619 | 3.76 | 629.9 | 483.6 | 238.8 | 393.7 | 321.1 | 6 |
| 1190 | 137,000 | 1,050 | 335 | 153 | 776 | 4.40 | 675.6 | 524.2 | 259.1 | 436.9 | 325.1 | 6 |
| 1200 | 186,000 | 900 | 360 | 178 | 1058 | 5.62 | 756.9 | 564.8 | 279.4 | 497.8 | 355.6 | 6 |
| 1210 | 249,000 | 820 | 390 | 178 | 1424 | 10.50 | 844.6 | 622.6 | 304.8 | 533.4 | 431.8 | 13 |
| 1220 | 336,000 | 730 | 420 | 203 | 1785 | 16.10 | 920.8 | 663.2 | 325.1 | 571.5 | 490.2 | 13 |
| 1230 | 435,000 | 680 | 450 | 203 | 2267 | 24.00 | 1,003.3 | 703.8 | 345.4 | 609.6 | 546.1 | 13 |
| 1240 | 559,000 | 630 | 480 | 254 | 2950 | 33.80 | 1,087.1 | 749.6 | 368.3 | 647.7 | 647.7 | 13 |
| 1250 | 746,000 | 580 | - | 254 | 3833 | 50.10 | 1,181.1 | 815.6 | 401.3 | 711.2 | 698.5 | 13 |
| 1260 | 932,000 | 540 | - | 254 | 4682 | 67.20 | 1,260.9 | 876.6 | 431.8 | 762.0 | 762.0 | 13 |
